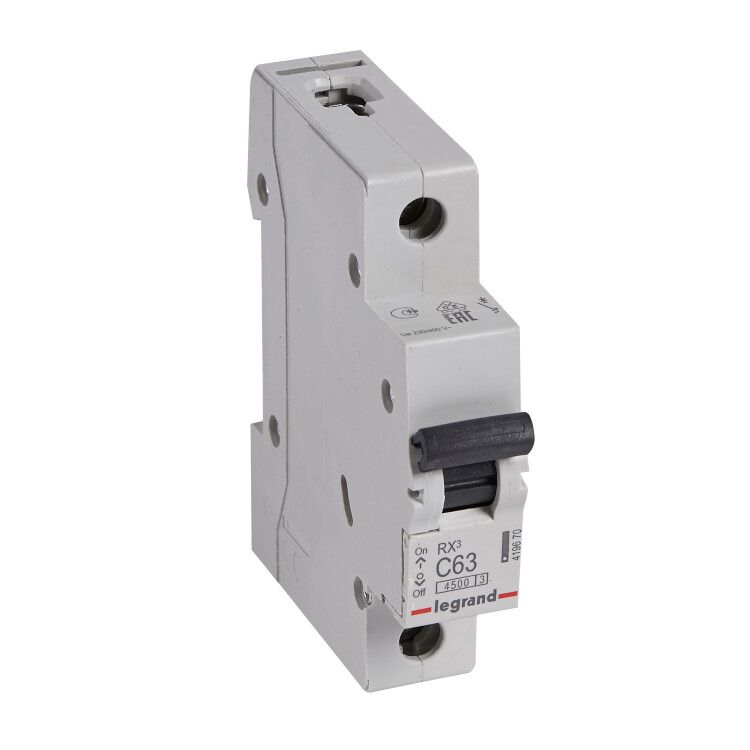

Выключатель автоматический однополюсный RX3 4500 63А C 4,5кА | 419670 Legrand

Автоматический выключатель однополюсный RX3 63 А 4,5 кА от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии RX3 подходит для бытовых и промышленных сетей с переменным током, обеспечивает надёжную работу при номинальном токе 63 А и отключающей способности 4,5 кА. Артикул 419670 соответствует европейскому качеству сборки и рекомендован для новых и реконструируемых объектов.

Назначение и область применения

Автоматический выключатель однополюсный RX3 63 А 4,5 кА защищает однофазные цепи от сверхтоков - перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, квартир, малых офисов, торговых помещений и других объектов с умеренной нагрузкой. Подходит как для новостроек, так и для модернизации старых электросетей.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 230 В (переменный ток AC);
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство безопасно отключает;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, освещение, розеточные группы, насосы, малые двигатели);
• Номинальное напряжение изоляции: 400 В - уровень, при котором сохраняется электроизоляция между токоведущими частями;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Сечение провода: до 25 мм2 - допустимый диаметр подключаемых медных проводников;
• Модульная ширина: 1 модуль (17,5 мм) - занимает один стандартный модуль на DIN-рейке;
• Глубина монтажа: 44 мм - требуемое пространство внутри щита для установки;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Класс токоограничения: 3 - высокий класс, обеспечивающий быстрое гашение дуги и снижение теплового воздействия на сеть;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, рассчитан на умеренно холодный климат с повышенной влажностью;
• Рабочая температура окружающей среды: от 0 C - ниже этого значения использование не рекомендуется без предварительного прогрева;
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели для низковольтных систем.

Совместимость и монтаж

Автоматический выключатель однополюсный RX3 63 А 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 44 мм. Клеммы предназначены для зажима одножильных и многожильных проводов сечением до 25 мм2. Затяжка должна выполняться моментом 0,8–1,0 Нм - недостаточно плотный контакт вызывает нагрев, слишком сильный - риск повреждения клеммы. Выключатель совместим со всеми типами щитов, где используется модульная система (например, IEK, Schneider, ABB). Обратите внимание: хотя бренд указан как Legrand, артикул 419670 также встречается в ассортименте IEK - проверьте маркировку на корпусе перед установкой.

Безопасность и стандарты

Выключатель сертифицирован по МЭК 60947-2 и имеет класс токоограничения 3, что снижает риск возгорания при аварии. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. IP20 позволяет использовать только во внутренних щитах - открытая установка запрещена. Серия RX3 прошла тестирование на 10 000 электрических и 20 000 механических циклов - это гарантирует долгую службу даже при частых включениях.

Преимущества

• Увеличенная износостойкость - срок службы выше среднего благодаря прочным материалам и точной механике;
• Европейское производство - контроль качества на всех этапах сборки;
• Компактный формат - всего 1 модуль, экономит место в щите;
• Чёткая визуальная индикация положения контакта - рычаг легко отличить: “I” - включено, “O” - выключено;
• Поддержка рекомендованного проектного ассортимента - совместим с другими изделиями серии RX3, что упрощает замену и обслуживание.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• Запрещён монтаж вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для мощных двигателей с высоким пусковым током (более 7× Iн) - для таких задач нужна характеристика D;
• Работает при температуре не ниже 0 C - в неотапливаемых помещениях зимой возможны отказы;
• Не предназначен для частого ручного включения/выключения - это не рубильник, а защитное устройство.

Примеры использования

• Защита розеточных групп в квартире или офисе;
• Обеспечение безопасности осветительных контуров;
• Щитовая защита для насосов, вентиляторов, малых станков с пусковым током до 500 А;
• Установка в этажных щитах жилых комплексов;
• Реконструкция старых электропроводок в домах с заменой пробок на современные автоматы.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключенных приборов не превышает 14,5 кВт (при 230 В и 63 А): P = U × I = 230 × 63 ≈ 14,5 кВт;
• При замене автомата - используйте тот же номинал (63 А) и характеристику (C), чтобы не нарушить координацию защиты;
• Проверяйте сечение провода: если провод меньше 25 мм2 - можно использовать, но не более; если больше - потребуется переходник или другое решение;
• При установке в щит с несколькими автоматами - соблюдайте порядок: входной автомат - всегда выше по номиналу, чем групповые;
• Не забудьте проверить маркировку на корпусе: Legrand RX3 419670 - оригинальный продукт, а не аналог от IEK, даже если они внешне похожи.
