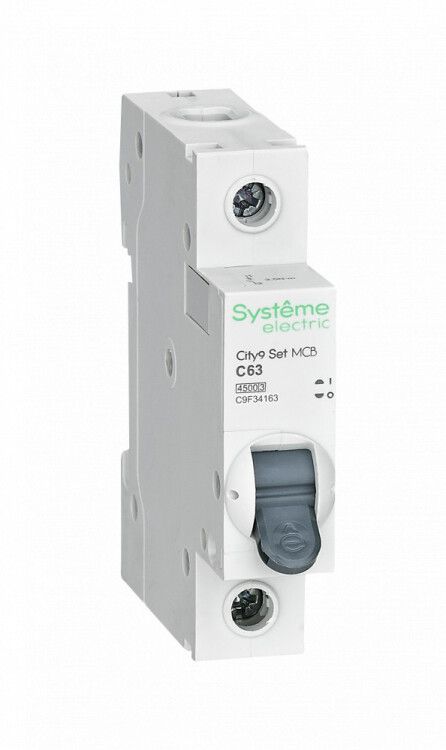

Выключатель автоматический модульный 1п C 63А 4.5кА City9 Set 230В SE C9F34163 APC

Автоматический выключатель модульный однополюсный 63А С 4.5кА 230В от бренда Systeme Electric (артикул c9f34163) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках на 230 В. Относится к серии City9 SET и монтируется на DIN-рейку.

Назначение и область применения

Этот автоматический выключатель защищает однофазные цепи с нагрузкой до 63 А. Подходит для распределительных щитов жилых домов, офисов, мастерских и производственных участков. Особенно эффективен там, где есть оборудование с высоким пусковым током - например, насосы, компрессоры, светильники с галогенными лампами или светодиодные драйверы.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, оптимальна для смешанных нагрузок с умеренным пуском
• Количество полюсов: 1 - управляет одной фазой
• Напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Ширина: 1 модуль (17,5 мм) - занимает минимум места в щите
• Глубина монтажа: 45 мм - учтите этот размер при проектировании глубины щита
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока КЗ, снижая тепловую и механическую нагрузку на провода
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренной запылённостью (например, в административных зданиях)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать его рядом с другими автоматами, УЗО или реле. Монтаж выполняется обычным защёлкиванием - никаких инструментов не требуется. Клеммы имеют зажимной механизм с винтовым зажимом, обеспечивают надёжный контакт даже при многожильных проводах с наконечниками. Для подключения используйте провода сечением 1,5–25 мм2 (медные).

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международного стандарта IEC/EN 60898-1. Конструкция включает ударопрочный корпус из термостойкого пластика и 6 металлических заклёпок, повышающих прочность. Благодаря дизайну клемм предотвращается случайное попадание оголённых жил внутрь устройства, что снижает риск возгорания. Механизм “мгновенной коммутации” обеспечивает быстрый разрыв цепи при аварии, минимизируя дугу.

Преимущества

• Высокая отключающая способность (4,5 кА) - подходит для современных сетей с повышенной мощностью
• Характеристика C - идеально сочетает чувствительность к перегрузкам и устойчивость к пусковым токам
• Класс токоограничения 3 - снижает риск повреждения кабеля при КЗ
• Надёжные клеммы - исключают доступ к токоведущим частям при затянутом соединении
• Компактность - экономит место в щите, удобен для плотной сборки

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 не допускает воздействия влаги и пыли
• Подходит только для переменного тока (AC); не используется в цепях постоянного тока
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, крупные двигатели >10 кВт) - лучше выбрать характеристику D
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат

Примеры использования

• Защита группы розеток в квартире с подключенными компьютерами, телевизором и зарядными устройствами
• Щит на этаже офисного здания - питание освещения и маломощного оборудования
• Линия питания конвейера с двигателем 4 кВт в цеху
• Цепь освещения с галогенными лампами в торговом зале

Практические советы

• При выборе автомата проверьте суммарную мощность всех подключаемых устройств - она не должна превышать 14,5 кВт при 230 В и 63 А
• Используйте медные провода с правильным сечением: для 63 А минимально - 10 мм2, но лучше 16 мм2 для долговечности
• Обязательно соблюдайте посадочную ширину 1 модуль при планировании щита - другие автоматы и УЗО тоже занимают место
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (C) и аналогичную отключающую способность
• Не забудьте отключить питание перед работой - даже при выключенном положении контакты могут находиться под напряжением
