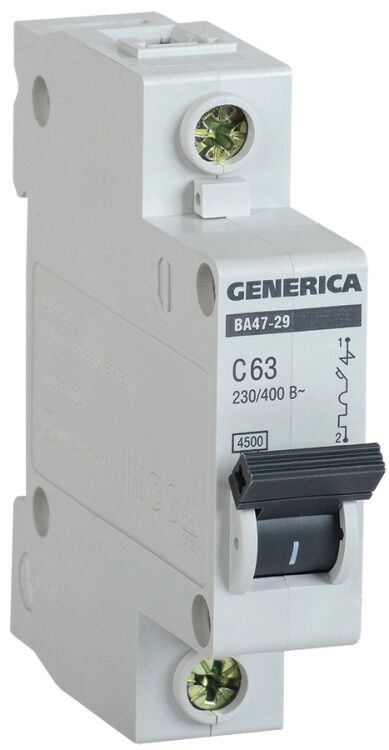

Выключатель автоматический однополюсный ВА47-29 63А C 4,5кА GENERICA | MVA25-1-063-C IEK

Автоматический выключатель ВА47-29 от GENERICA - это однополюсный модульный аппарат на 63 А с характеристикой C, предназначенный для защиты бытовых и коммерческих сетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, рассчитано на переменный ток частотой 50 Гц и работает в условиях IP20. Артикул mva25-1-063-c соответствует серийной модели ВА47-29, широко используемой в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА47-29 предназначен для защиты групповых и распределительных цепей с умеренно высокими пусковыми токами. Подходит для защиты:

• электродвигателей малой мощности - компрессоры, вентиляторы, насосы;
• групп освещения и розеточных контуров в жилых домах, офисах, торговых помещениях;
• оборудования с импульсными нагрузками, где требуется отказ от ложного срабатывания при кратковременных скачках тока.

Используется в вводно-распределительных устройствах (ВРУ) и этажных щитах. Характеристика C обеспечивает баланс между чувствительностью к КЗ и устойчивостью к пусковым токам.

Технические характеристики

• Количество полюсов: 1 - защищает одну фазу сети.
• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для двигателей и оборудования с пиковой нагрузкой.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Тип тока: переменный/постоянный - работает с AC, но в основном применяется в AC-сетях.
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм).
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги - требует установки внутри закрытого щита.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и не более 10 000 операций включения/выключения.

Совместимость и монтаж

Автомат ВА47-29 монтируется на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать его в щитах с ограниченным пространством. Совместим со всеми типами клеммных колодок и проводами сечением до 25 мм2 (медные). Для надежного контакта затяжка клемм должна выполняться моментом 0,8–1,0 Нм. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345-2010 (IEC 60898-1) для автоматических выключателей для защиты бытовых и аналогичных установок. Продукция прошла испытания на механическую прочность, термическую устойчивость и коммутационную способность. Сертифицирована для применения в РФ и странах ЕАЭС.

Преимущества

• Надежное срабатывание при перегрузках благодаря точной тепловой характеристике C.
• Компактный форм-фактор - экономия места в щите.
• Простая визуальная индикация положения (вкл./выкл.) через рычаг.
• Высокая долговечность - 15 лет гарантии срока службы при правильной эксплуатации.
• Совместимость с продукцией GENERICA и IEK - можно использовать в одном щите с другими элементами серии ВА47-29.

Ограничения применения

• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами - для них нужна характеристика D.
• IP20 не обеспечивает защиту от влаги - запрещена установка во влажных помещениях без корпуса щита.
• Не предназначен для работы в системах с постоянным током выше 230 В - хотя технически допускается, реальное применение ограничено переменным током.
• Не используется в качестве главного рубильника - только как защитное устройство в составе распределительной системы.

Примеры использования

• Защита группы розеток в квартире с подключенными холодильником, микроволновкой и увлажнителем воздуха.
• Щит на этаже многоэтажного дома - отдельный автомат на 63 А для питания лифтового холла и вентиляционных каналов.
• Оборудование кафе: питание компрессора холодильной камеры и вытяжки - здесь важна устойчивость к пусковому току.
• Малый бизнес: автомат для питания светильников и компьютеров в офисе площадью до 80 м².

Практические советы

• Выбирая ВА47-29, проверьте соответствие номинального тока нагрузке - 63 А подходит для нагрузки до ~14 кВт (при 230 В).
• Если в цепи есть несколько потребителей с пусковыми токами - лучше выбрать характеристику C, чем B.
• При сборке щита не забудьте про маркировку каждого автомата - особенно важно для обслуживания.
• Не устанавливайте ВА47-29 рядом с источниками тепла - температурные перепады влияют на точность срабатывания.
• Для увеличения срока службы избегайте частых включений/выключений вручную - используйте отдельные контакторы для часто коммутируемых цепей.
