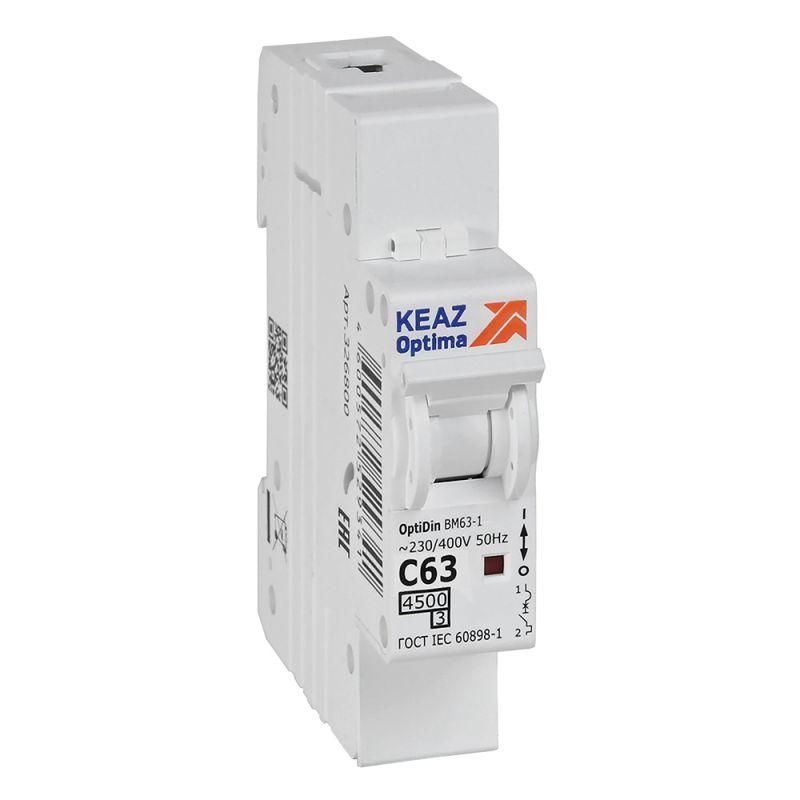

Выключатель автоматический модульный 1п C 63А 4.5кА OptiDin BM63-1C63-4.5-УХЛ3 КЭАЗ 326800

Автоматический выключатель однополюсный 63А C 4,5кА AC модульный BM63-1C63-4,5-УХЛ3 - это надёжное устройство защиты для бытовых и распределительных щитов, предназначенное для отключения цепи при перегрузках и коротких замыканиях. Произведённый КЭАЗ, он входит в серию OptiDin BM63 и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Автоматический выключатель однополюсный 63А C 4,5кА AC модульный BM63-1C63-4,5-УХЛ3 защищает однофазные электрические цепи напряжением до 230 В от перегрузок и коротких замыканий. Он используется в распределительных, квартирных и этажных щитах жилых домов, офисов и общественных зданий. Подходит для защиты групп освещения, розеточных контуров и бытовой техники мощностью до 14 кВт. Устройство также позволяет выполнять ручное включение и отключение цепи - до 30 раз в сутки.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, например, люминесцентные светильники, насосы, малые двигатели.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Род тока: переменный (AC), частота 50 Гц - совместим с сетями России и стран СНГ.
• Номинальное напряжение: 230 В - рабочее напряжение сети, соответствует стандартным бытовым системам.
• Сечение провода: 1–25 мм2 - можно подключать медные провода этого диапазона без дополнительных наконечников.
• Модульная ширина: 1 модуль - занимает минимальное место на DIN-рейке, удобен для плотной компоновки щита.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на проводку при КЗ.
• Рабочий температурный диапазон: от –70 C до +60 C - допускает эксплуатацию в неотапливаемых помещениях, включая холодные чердачные и подвальные щитовые.

Совместимость и монтаж

Автоматический выключатель однополюсный 63А C 4,5кА AC модульный BM63-1C63-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Глубина монтажа составляет 75 мм - убедитесь, что внутренний объём щита достаточен для свободного расположения устройства и других элементов. Для подключения используйте провода сечением 1–25 мм2. Зажимы позволяют фиксировать провод без наконечников, но при использовании многожильных проводов рекомендуется применять наконечники типа НШВИ для лучшего контакта. Выключатель совместим со всеми изделиями серии OptiDin BM63 и BM125, что упрощает сборку унифицированных щитов.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Категория перенапряжения IV и степень загрязнения 2 обеспечивают надёжную работу даже в условиях повышенной запылённости типичных для жилых помещений. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения, таким как удары молнии или включения крупных потребителей.

Преимущества

• Высокая коммутационная способность 4,5 кА - обеспечивает безопасное отключение даже при серьёзных авариях.
• Увеличенный диапазон температур - работает в холодных и жарких условиях, где другие модели могут выходить из строя.
• Класс токоограничения 3 - минимизирует риск повреждения кабеля при КЗ, продлевает срок службы всей системы.
• Универсальная совместимость с другими устройствами OptiDin - позволяет собирать щиты из одной серии без адаптеров.
• Простая установка на DIN-рейку - экономит время при монтаже и обслуживании.

Ограничения применения

• Не предназначен для работы в открытых или влажных местах - IP20 не защищает от воды и пыли, требуется установка в закрытом щите.
• Не подходит для защиты цепей с высокими пусковыми токами (например, большие асинхронные двигатели) - для них лучше использовать характеристику D.
• Ограниченная частота операций: не более 30 включений/выключений в сутки - не применяйте как обычный рубильник для частого управления.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо дополнительно устанавливать УЗО.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, микроволновая печь, бойлер).
• Щит на этаже многоквартирного дома - распределение питания по нескольким квартирам через один автомат.
• Подключение осветительных цепей в подъезде с энергосберегающими лампами и светодиодными светильниками.
• Электрошкаф в неотапливаемом техническом помещении (чердак, подвал) благодаря широкому температурному диапазону.

Практические советы

• Выбирая автоматический выключатель однополюсный 63А C 4,5кА AC модульный BM63-1C63-4,5-УХЛ3, проверьте соответствие сечения кабеля - слишком тонкий провод вызовет нагрев, слишком толстый - затруднит зажим.
• При сборке щита располагайте автоматы так, чтобы к ним был свободный доступ для тестирования и замены - особенно важно для часто срабатывающих устройств.
• Не забудьте про УЗО: этот автомат не защищает от утечек тока. Для безопасности людей обязательно устанавливайте УЗО перед этим выключателем или на входе в щит.
• При работе в условиях низких температур (ниже –20 C) перед первым включением дайте устройству прогреться до комнатной температуры - механика может работать хуже при экстремальных значениях.
• Артикул BM63-1C63-4,5-УХЛ3 и бренд КЭАЗ - узнаваемые показатели качества. Аналоги других производителей могут отличаться по габаритам и классу токоограничения - не меняйте без необходимости.
