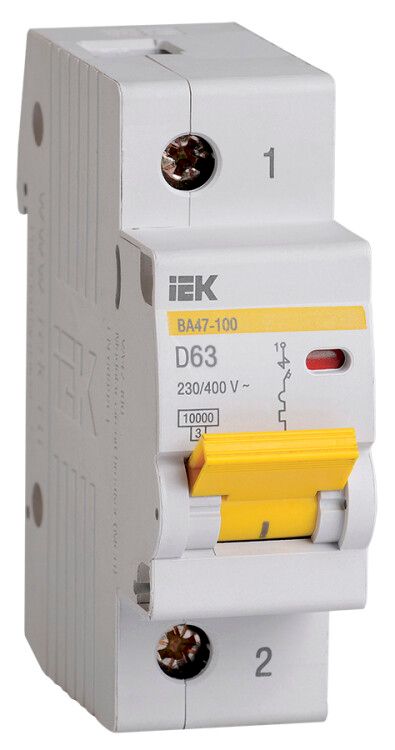

Выключатель автоматический однополюсный ВА47-100 63А D 10кА KARAT | MVA40-1-063-D IEK

Автоматический выключатель ВА47-100 тип D от IEK (ИЭК), артикул mva40-1-063-d - это однополюсное устройство для защиты сетей с высокими пусковыми токами, таких как двигатели и сварочные аппараты. Подходит для монтажа на DIN-рейку в щитах бытового и промышленного назначения.

Назначение и область применения

Выключатель ВА47-100 тип D предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Особенность характеристики “D” - повышенная задержка перед отключением, что позволяет избежать ложных срабатываний при пуске оборудования с большими импульсными токами. Применяется в вводных и групповых щитах жилых домов, офисов, производственных участках, где используются насосы, компрессоры, конвейеры, сварочные машины и другая техника с высоким пусковым током.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на однофазные сети 220–240 В;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: D - отключение происходит при токе 10–20 кратном от номинала, что исключает ложные срабатывания при пуске двигателей;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ, проходящую через цепь;
• Максимальное сечение кабеля: 25 мм2 - поддерживает подключение медных проводов до этого сечения;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; требует установки внутри закрытого щита;
• Модульная ширина: 1,5 модуля - занимает 27 мм по стандарту DIN;
• Глубина монтажа: 74,3 мм - необходимый запас места в щите для правильной установки;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Климатическое исполнение: УХЛ4 - работает при температуре от -40C до +50C, подходит для неотапливаемых помещений;
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки);
• Возможна дополнительная комплектация - можно установить блоки сигнализации, расцепители минимального напряжения, дистанционного управления.

Совместимость и монтаж

Выключатель ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Фиксация осуществляется с помощью защёлки с двойным положением - надёжно удерживается даже при вибрациях. Для подключения используйте кабель сечением до 25 мм2. Насечки на зажимах обеспечивают прочный контакт без проскальзывания. Монтаж допускается только в закрытых распределительных щитах с уровнем защиты не ниже IP54. Не рекомендуется устанавливать в условиях постоянной влажности, прямого попадания воды или пыли вне корпуса щита.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие классу токоограничения 3 повышает безопасность всей системы - снижается риск возгорания при КЗ. Конструкция выполнена из самозатухающего полимера, не поддерживающего горение. Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние автомата без вскрытия щита.

Преимущества

• Двухступенчатая защита - тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ;
• Широкая рукоятка с удобной поверхностью - легче включать/выключать, особенно в перчатках;
• Насечки на зажимах - снижают нагрев и усиливают механическую устойчивость соединения;
• Поддержка дополнительных модулей - возможность доработки функционала без замены всего аппарата;
• Работа при экстремальных температурах - от -40C до +50C, что делает его пригодным для холодных складов и открытых щитовых.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц;
• IP20 не обеспечивает защиту от влаги и пыли - обязательно использование в закрытых щитах;
• Не подходит для защиты чувствительной электроники (например, серверов, медицинского оборудования) - характерistica D слишком «мягкая» для малых токов;
• Не используется в качестве основного рубильника - не предназначен для частого ручного включения/отключения под нагрузкой;
• Максимальное сечение кабеля 25 мм2 - не подходит для мощных вводов выше 80–100 А, где требуется 35–50 мм2.

Примеры использования

• Вводной автомат в квартире или частном доме с электроплитой и кондиционером;
• Защита группы розеток на производстве, где работают станки с асинхронными двигателями;
• Щит на объекте с компрессором, насосом или сварочным аппаратом;
• Распределительный щит в неотапливаемом ангаре или на улице (при наличии защитного корпуса IP54+).

Практические советы

• Выбирая ВА47-100 тип D, убедитесь, что ваша нагрузка имеет пусковой ток в пределах 10–20×63 А (до 1260–1260 А). Если пусковой ток меньше - лучше выбрать тип C;
• При монтаже проверьте плотность затяжки клемм - недостаточно затянутый провод вызывает перегрев;
• Для систем с несколькими уровнями защиты - устанавливайте этот автомат на входе, а более чувствительные (тип B/C) - дальше по цепи;
• При использовании дополнительных модулей (например, сигнализации) следите за совместимостью с сериями KARAT - они должны иметь тот же форм-фактор;
• Периодически осматривайте контакты и механизм - особенно в условиях пыли или вибраций - чтобы избежать отказа.
