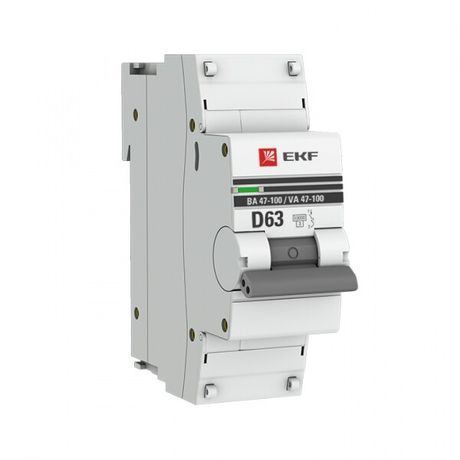

Автоматический выключатель ВА 47-100 1P 63А (D) 10kA EKF PROxima - mcb47100-1-63D-pro

Автоматический выключатель однополюсный 63А тип D 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Выключатель устанавливается на DIN-рейку, рассчитан на высокие пиковые нагрузки благодаря характеристике D и соответствует требованиям ГОСТ Р50345-1-2010.

Назначение и область применения

Автоматический выключатель однополюсный 63А тип D 10кА ВА 47-100 защищает однофазные цепи переменного тока с частотой 50 Гц. Он используется там, где возможны кратковременные большие пусковые токи - например, при запуске двигателей, насосов, компрессоров, сварочных аппаратов и мощного освещения. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В (до 400 В в трёхфазной сети)
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что позволяет избежать ложных срабатываний при пуске оборудования
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при повышенных напряжениях
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию, проходящую через цепь при аварии
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли
• Рабочая температура: от –10C до +50C - подходит для большинства внутренних помещений
• Сечение провода: 1–35 мм2 - совместим с медными и алюминиевыми проводниками указанного сечения
• Ширина: 1,5 модуля (27 мм) - занимает мало места на DIN-рейке
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри щита
• Частота: 50 Гц - предназначена для сетей России и стран СНГ
• Тип напряжения: AC - работает только с переменным током
• Исполнение: стационарное - не предназначен для перемещения или портативного использования
• Климатическое исполнение: УХЛ3.1 - допустимо применение в помещениях с умеренно холодным и влажным климатом

Совместимость и монтаж

Автоматический выключатель однополюсный 63А тип D 10кА ВА 47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - подходят провода сечением от 1 до 35 мм2. Монтаж выполняется в закрытых щитах с доступом для обслуживания. Обеспечьте достаточное пространство вокруг аппарата для теплоотвода - особенно при групповой установке нескольких автоматов. Наличие дополнительных аксессуаров (например, блокировок, дистанционных приводов) позволяет расширить функциональность - проверьте наличие совместимых модулей перед заказом.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р50345-1-2010 (соответствует МЭК 60898-2-2006). Соответствие классу токоограничения 3 и уровню импульсного напряжения 4 кВ повышает надёжность при колебаниях сети. Категория перенапряжения III указывает на возможность работы в местах с высоким риском переходных процессов - например, рядом с силовым оборудованием. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от влаги - не используйте в сырых или открытых помещениях.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для промышленных объектов с крупными потребителями
• Характеристика D - минимизирует ложные отключения при пуске мощных устройств
• Класс 3 токоограничения - снижает термическую и электродинамическую нагрузку на проводку
• Узкая конструкция (1,5 модуля) - экономит место в щите
• Поддержка проводов до 35 мм2 - удобно для подключения толстых кабелей от ввода или мощных линий
• Длительная гарантия - 84 месяца, что говорит о высокой надёжности сборки

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –10C - не устанавливайте в неотапливаемых помещениях зимой
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях
• Только для переменного тока - не подходит для цепей постоянного тока
• Однополюсный - не защищает нулевой провод; для полноценной защиты требуется двухполюсный автомат или отдельный ноль
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо дополнительно устанавливать устройства дифференциального тока

Примеры использования

• Защита линии питания станка с асинхронным двигателем 5,5 кВт
• Отключение группы мощных светильников (металлогалогенки, LED-проекторы)
• Щитовая защита входа в производственный участок с компрессорами
• Обеспечение безопасности вентиляционных систем с большим пусковым током
• Фидеры в торговых центрах, где установлены холодильные камеры и насосы

Практические советы

• Перед установкой проверьте сечение кабеля - он должен соответствовать 63 А и быть не менее 10 мм2 меди (по таблицам ПУЭ)
• При групповой установке нескольких автоматов ВА 47-100 соблюдайте интервал между ними - не менее 5 мм для лучшего охлаждения
• Не затягивайте зажимы слишком сильно - это повредит контакты и вызовет нагрев
• Если в цепи есть чувствительная электроника - параллельно установите стабилизатор или фильтр, так как автомат не защищает от помех
• Для сложных систем рекомендуется составить схему координации - чтобы автоматы срабатывали последовательно, а не все сразу при КЗ
• Проверяйте соответствие типа D другим автоматам в цепи - если предыдущий этап имеет характеристику C, возможна некоординация
