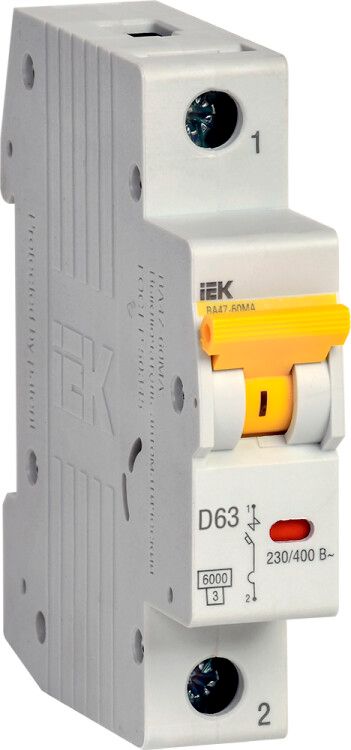

Выключатель автоматический однополюсный ВА47-60МА без теплового расцепителя 1P 63А 6кА D | MVA33-1-063-D IEK

Автоматический выключатель модульный 1P 63А 6кА ВА47-60МА без теплового расцепителя - это устройство для защиты цепей от короткого замыкания, предназначенное для установки в распределительных щитах. Произведён бренда IEK (ИЭК) в серии KARAT, артикул mva33-1-063-d.

Назначение и область применения

Устройство защищает электрические цепи исключительно от токов короткого замыкания. Отсутствие теплового расцепителя означает, что оно не реагирует на длительную перегрузку - только на внезапные скачки тока. Подходит для систем, где важна надёжность при аварии, а перегрузки контролируются другими средствами.

• Распределительные щиты
• Вводно-распределительные устройства (ВРУ)
• Распределительные панели
• Цепи аварийной вентиляции и пожаротушения

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выдерживает аппарат без повреждений
• Номинальное напряжение: 230 В - рассчитан на однофазные сети переменного тока
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Характеристика срабатывания: D - высокая устойчивость к импульсным нагрузкам, подходит для оборудования с большими пусковыми токами (например, двигатели, насосы)
• Количество полюсов: 1 - управляет одной фазой
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов
• Рабочая температура: от –40 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях и на улице (внутри корпуса)
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми типами щитов, использующих модульную систему. Для подключения используются клеммы на верхней и нижней части аппарата - провода сечением до 25 мм2. Установка возможна в любом положении, но рекомендуется горизонтальная ориентация для лучшего теплоотвода.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Обеспечивает классическую механическую и электромагнитную защиту от КЗ. Не имеет функции защиты от перегрузки - поэтому обязательна установка в паре с предохранителем, термореле или другим устройством, обеспечивающим защиту от длительной перегрузки.

Преимущества

• Высокая коммутационная способность (6 кА) обеспечивает надёжное отключение даже при серьёзных КЗ
• Характеристика D позволяет использовать в цепях с мощными пусковыми токами - например, с насосами, компрессорами, вентиляторами
• Минимальная ширина (1 модуль) экономит место в щите
• Широкий диапазон рабочих температур делает его пригодным для холодных и жарких помещений
• Поддерживается серия KARAT - совместим с другими автоматами IEK, легко формируется единая система защиты

Ограничения применения

• Не защищает от перегрузок - нельзя применять в бытовых цепях без дополнительной защиты
• Не подходит для цепей, где требуется защита от долговременной перегрузки (например, освещение, розетки)
• IP20 - запрещена установка в открытых, сырых или пыльных местах без герметичного корпуса
• Только для переменного тока - не используется в цепях постоянного тока

Примеры использования

• Защита силового кабеля от КЗ перед частотным преобразователем на промышленном конвейере
• Фазовая защита ввода в систему аварийной вентиляции, где перегрузка исключена за счёт управления через контактор
• Компонент в щите пожаротушения, где важно быстрое отключение при КЗ, а контроль тока возложен на внешний термореле

Практические советы

• Выбирая этот автомат, убедитесь, что перегрузка уже защищена другим устройством - иначе он не спасёт от перегрева проводов
• При сборке щита проверьте посадочные размеры: номинальный ток 63 А требует проводов сечением минимум 10–16 мм2
• Не устанавливайте его в качестве основного входного автомата в домашнем щите - он не защитит от перегрузки
• При использовании в составе серии KARAT можно сочетать с аналогичными устройствами IEK - все имеют одинаковые крепления и зазоры между контактами
• Проверяйте соответствие типа D - если ваша нагрузка не имеет больших пусковых токов (например, нагреватели), лучше выбрать характеристику C
