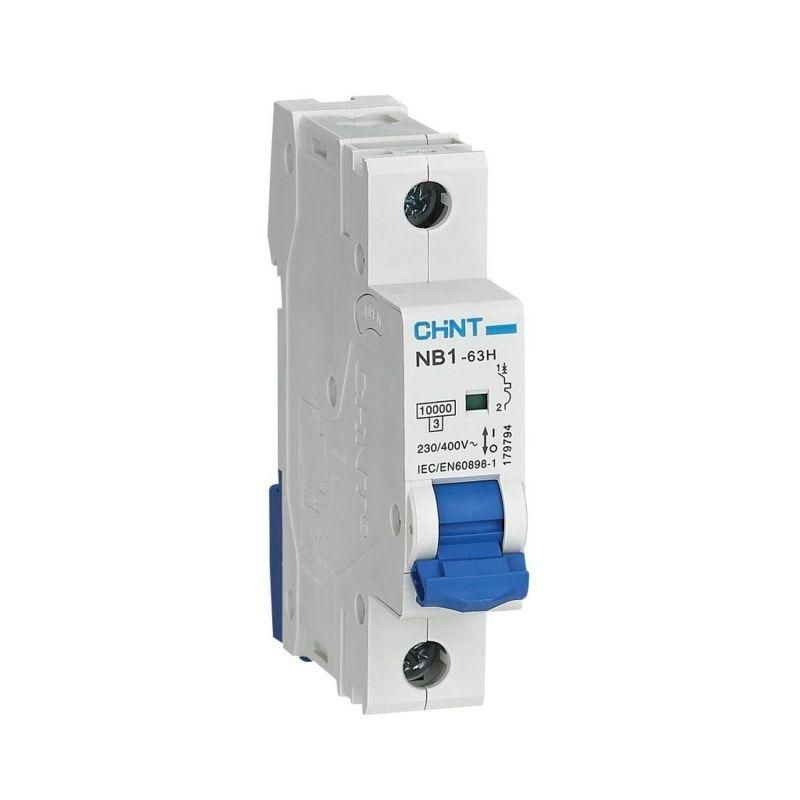

Выключатель автоматический однополюсный NB1-63H 1P 63A 10кА х-ка D (R) | 179808 CHINT

Автоматический выключатель NB1-63H - однополюсный модульный аппарат с номинальным током 63 А и характеристикой D, предназначен для защиты цепей с высокими пусковыми токами. Бренд CHINT обеспечивает надежность в условиях промышленной и бытовой эксплуатации, артикул 179808 соответствует требованиям к защите оборудования от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель NB1-63H используется для защиты электрических цепей переменного тока с частотой 50/60 Гц и напряжением до 230 В. Подходит для установки в щитах жилых, коммерческих и промышленных объектов. Особенность характеристики D позволяет использовать его там, где возникают кратковременные броски тока при запуске - например, у двигателей, насосов, компрессоров, сварочных аппаратов и мощных светильников.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 230 В
• Количество полюсов: 1
• Отключающая способность: 10 кА - способен безопасно отключить цепь при максимальном токе КЗ до 10 000 А
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что исключает ложные срабатывания при пуске нагрузки
• Тип напряжения: AC - только для переменного тока
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных импульсах
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Модульная ширина: 1 модуль (18 мм)
• Частота: 50/60 Гц
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 2 - рассчитан на использование в помещениях со средним уровнем пыли и влаги
• Рабочая температура: от -25 C до +40 C
• Возможность доп. комплектации: да - можно установить дополнительные модули

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы, совместимые с кабелями, шинами типа PIN и FORK. Ширина одного модуля (18 мм) позволяет легко размещать несколько аппаратов в одном щитке. Выключатель NB1-63H совместим с другими элементами серии NB1-63 - например, с вспомогательными контактами XF9, сигнальными контактами XF9J и расцепителями S9/V9, которые устанавливаются справа от основного аппарата.

Безопасность и стандарты

Выключатель соответствует категории применения A и классу токоограничения 3, что означает быстрое гашение дуги и снижение энергии КЗ. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов. Индикация положения контактов выполнена в виде окна: красный цвет - «включен», белый - «выключен». Устройство не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО.

Преимущества

• Высокая отключающая способность (10 кА) повышает безопасность в сетях с возможностью больших КЗ
• Характеристика D предотвращает ложные срабатывания при пуске тяжелых нагрузок
• Гибкость комплектации - возможность добавления сигналов и расцепителей
• Надежная фиксация на DIN-рейке и четкая индикация состояния
• Серия NB1-63 проверена в промышленных условиях, имеет длительный срок службы

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• Защита IP20 не подходит для открытых площадок, влажных помещений или мест с высокой запыленностью
• Однополюсное исполнение требует отдельного отключения нулевого провода - в системах TN-C-S или TT необходимо применять двухполюсные автоматы
• Не защищает от утечек тока - для этого нужен УЗО или дифавтомат
• Работает только в диапазоне температур -25…+40 C - не подходит для холодных необогреваемых щитовых

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток с подключённым стиральной машиной или тепловым насосом
• Производственный участок - питание двигателя конвейера или воздушного компрессора
• Складское помещение - управление мощными LED-светильниками с высоким пусковым током
• Объекты с оборудованием на базе асинхронных двигателей - насосы, вентиляторы, транспортеры

Практические советы

• Выбирая автомат NB1-63H, убедитесь, что расчетный ток нагрузки не превышает 63 А - лучше оставлять запас 10–15%
• Для цепей с несколькими потребителями (например, группа розеток) используйте этот аппарат только при наличии УЗО перед ним
• При монтаже затягивайте клеммы усилием, указанным в документации - недостаточно или слишком сильно затянутые контакты вызывают нагрев
• Если требуется удаленная сигнализация сработки - выбирайте версию с опциональным контактом XF9J
• Проверьте соответствие сечения кабеля: для 63 А рекомендовано медное сечение не менее 10 мм2
• Не устанавливайте в щитки без вентиляции - перегрев снижает долговечность аппарата
