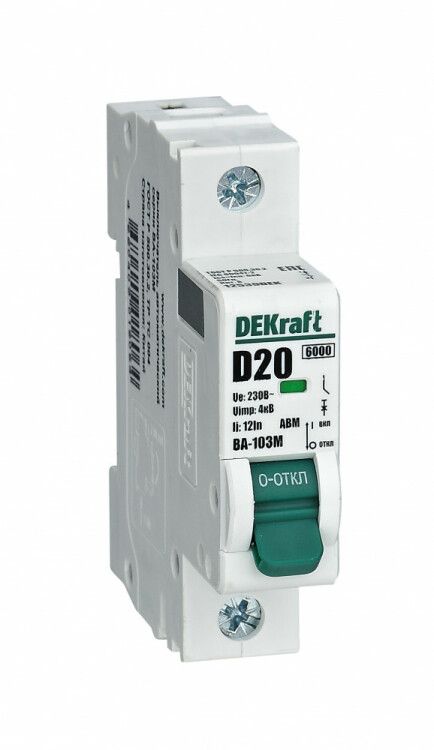

Выключатель автоматический без теплозащиты однополюсный ВА-103М 1P 63А характеристика D 6кА | 12544DEK Dekraft APC

Автоматический выключатель без теплозащиты ВА-103M от DEKraft - устройство для защиты электрических цепей от перегрузок и коротких замыканий, рассчитанное на ток 63 А и номинальное напряжение 400 В. Подходит для установки на DIN-рейку в щитах систем вентиляции, противопожарной защиты и других объектов с высокими пусковыми токами.

Назначение и область применения

Выключатель автоматический ВА-103M предназначен для защиты однополюсных цепей переменного тока с частотой 50 Гц. Особенность модели - отсутствие тепловой защиты, что делает её оптимальной для нагрузок с высокими пусковыми токами, где обычные автоматы срабатывают ложно. Применяется в системах вентиляции, противопожарной защиты, насосных станциях, конвейерах и другом оборудовании с индуктивными или мощными двигателями. Также допускается использование для редких ручных включений и отключений.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 1
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции (Ui): 2000 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - позволяет выдерживать пусковые токи до 10–20 крат от номинала
• Тип тока: Переменный (AC), 50 Гц
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее энергии КЗ
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 73 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги
• Рабочий температурный диапазон: от -25 C до +60 C
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Выключатель автоматический ВА-103M устанавливается на стандартную DIN-рейку типа TS35. Ширина 1 модуль обеспечивает компактное размещение в распределительных щитах. Для подключения используются зажимы с винтовым креплением - рекомендуется использовать провода сечением от 1,5 до 25 мм2 (медь). Убедитесь, что глубина щита минимум 73 мм - иначе выключатель не поместится полностью. Комплектуется фиксатором для предотвращения случайного отключения.

Безопасность и стандарты

Автоматический выключатель ВА-103M соответствует требованиям директивы RoHS - свободен от опасных веществ. Конструкция выполнена с учётом требований безопасности для работы в условиях повышенной температуры и вибраций. Наличие класса токоограничения 3 повышает надёжность при аварийных режимах. IP20 не предусматривает защиту от воды - применение вне закрытых щитов запрещено.

Преимущества

• Устойчивость к длительным пусковым токам благодаря характеристике D - исключает ложные срабатывания на старте двигателей
• Высокая отключающая способность (6 кА) - защищает оборудование даже при серьёзных КЗ
• Широкий диапазон температур - работает в неотапливаемых помещениях и на улице внутри щитов
• Срок службы до 5 лет при соблюдении условий эксплуатации
• Поддержка дополнительной комплектации - можно установить блоки сигнализации, расцепители, держатели

Ограничения применения

• Не применяется в цепях с постоянным током - только для AC 50 Гц
• Отсутствует тепловая защита - нельзя использовать там, где требуется защита от долговременных перегрузок ниже 63 А
• IP20 - недопустимо монтаж в сырых, пыльных или открытых местах без корпуса
• Не предназначен для частого ручного включения/выключения - не рассчитан на коммутационную износостойкость более 1000 циклов

Примеры использования

• Защита вентиляторов приточно-вытяжных систем
• Щиты пожарной безопасности с насосами и клапанами
• Линии питания крупногабаритных конвейеров
• Электрощиты на производстве с тяжёлыми станками
• Цепи освещения с галогенными лампами высокой мощности

Практические советы

• Выбирая автомат ВА-103M, проверьте, что ваша нагрузка действительно имеет высокий пусковой ток - иначе лучше взять модель с характеристикой C
• Используйте только медные провода подходящего сечения - алюминий не совместим с контактами этого автомата
• При сборке щита оставляйте минимум 10 мм свободного места вокруг устройства для теплоотвода
• Для контроля состояния цепи используйте дополнительные контакты (по заказу) - они передают сигнал о положении выключателя
• Не устанавливайте рядом с источниками тепла выше +60 C - это снизит срок службы и надёжность срабатывания
