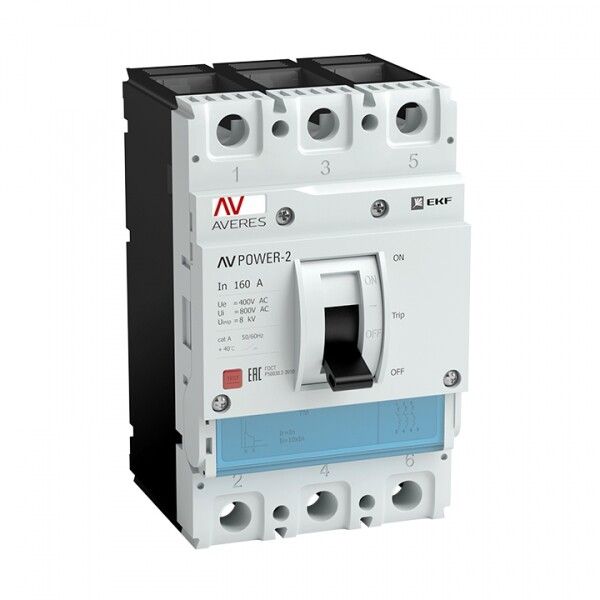

Автоматический выключатель AV POWER-1/3 160А 35kA TR | mccb-13-160-TR-av EKF

Автоматический выключатель AV POWER-1/3 160А 35кА в литом корпусе - это надёжное коммутационное и защитное устройство серии AV POWER от EKF, предназначенное для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Артикул mccb-13-160-tr-av соответствует требованиям ГОСТ Р 50030.2-2010 и рассчитан на работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 160А 35кА в литом корпусе используется для:

• защиты распределительных сетей переменного тока 400 В, 50 Гц;
• защиты электродвигателей от перегрузок и коротких замыканий;
• редких ручных включений и отключений нагрузки в штатном режиме.

Подходит для промышленных объектов: цехов, насосных станций, конвейерных линий, компрессорных установок. Применяется там, где требуется высокая отключающая способность и устойчивость к импульсным токам.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 160 А
• Отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Число полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Диапазон регулировки тока КЗ: 1600 А - порог срабатывания электромагнитного расцепителя можно настроить на этот уровень
• Максимальное сечение кабеля: 70 мм2 - допустимый размер проводника для болтового подключения
• Степень защиты: IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм; не защищён от воды
• Способ монтажа: на монтажную плату (панель)
• Тип подключения: болтовое - требует затяжки клемм гаечными ключами
• Индикация: есть указатель расцепления - видно, почему выключился
• Привод: ручной рычажковый - управление вручную, без автоматического привода
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +40C, в условиях повышенной влажности
• Гарантия: 10 лет (120 месяцев)
• Норматив: ГОСТ Р 50030.2-2010 (соответствует МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 160А 35кА в литом корпусе устанавливается на DIN-рейку через монтажную плату. Подключение выполняется болтовым зажимом - важно соблюдать момент затяжки, чтобы избежать перегрева. Сечение кабеля не должно превышать 70 мм2. Для обеспечения плотного контакта используйте наконечники НШВИ или НШВ.

Устройство совместимо с другими модулями серии AV POWER: расцепители можно менять без замены всего аппарата благодаря унифицированному форм-фактору. Однако в данном варианте вспомогательные контакты и моторный привод отсутствуют - если нужны удалённое управление или сигнализация, потребуется дополнительная комплектация.

Безопасность и стандарты

Автоматический выключатель AV POWER-1/3 160А 35кА в литом корпусе сертифицирован по ГОСТ Р 50030.2-2010 и соответствует международному стандарту МЭК 60947-2. Отключающая способность 35 кА гарантирует безопасное отключение даже при серьёзных аварийных токах. Индикатор расцепления предупреждает о причине отключения - перегрузка или КЗ - что снижает время диагностики.

Преимущества

• Высокая отключающая способность - 35 кА - подходит для мощных промышленных систем
• Два типа расцепления - тепловой и электромагнитный - обеспечивают комплексную защиту
• Универсальный модуль расцепителя - возможна замена без замены корпуса
• Яркий индикатор положения и причины отключения - удобство обслуживания
• Долгий срок службы - 10 лет гарантии
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях

Ограничения применения

• Не предназначен для частых включений - только нечастые оперативные коммутации
• Защита IP30 - нельзя использовать во влажных помещениях без дополнительной оболочки
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля без внешних решений
• Только ручное управление - нет возможности дистанционного включения/выключения
• Не применяется в сетях постоянного тока - только переменный ток 50 Гц

Примеры использования

• Щитовая распределительная станция на заводе - защита главного входа 400 В
• Питание асинхронного двигателя 110 кВт - защита от перегрузки и КЗ
• Контур питания конвейерной ленты в пищевой промышленности
• Распределительный щит насосной станции в условиях повышенной влажности

Практические советы

• При выборе автомата проверьте соответствие номинального тока нагрузки - 160 А не следует нагружать выше 80–90%, особенно при длительной работе
• При монтаже на плату убедитесь, что площадка жесткая и не деформируется - иначе возникнет риск плохого контакта
• Для точной настройки тока КЗ (до 1600 А) рекомендуется использовать тестовый прибор - самопроизвольная регулировка может привести к ложным срабатываниям
• Если нужна сигнализация отключения - установите внешний контактный модуль, так как данный вариант не имеет встроенного вспомогательного контакта
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно при больших токах и вибрациях
