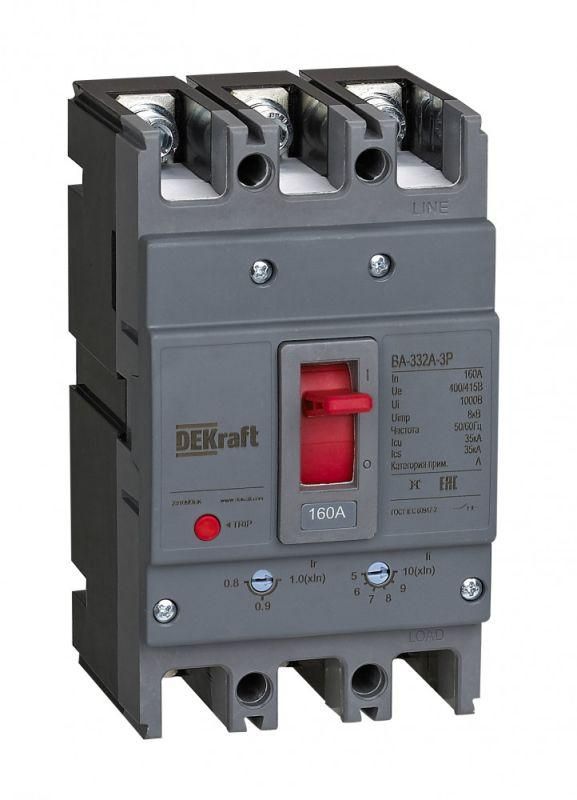

Выключатель автоматический 3п 160А 35кА ВА-332А DEKraft 28109DEK APC

Автоматический выключатель силовой 3 полюса 160 А 35 кА ВА-332А - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Произведён в серии ВА-330А компанией DEKraft, артикул 28109dek, предназначен для стационарной установки в распределительных устройствах промышленных и коммунальных объектов.

Назначение и область применения

Автоматический выключатель силовой 3 полюса 160 А 35 кА ВА-332А используется для защиты электрических цепей переменного тока напряжением до 415 В и частотой 50 Гц. Он обеспечивает надёжную отсечку при перегрузках и аварийных токах короткого замыкания до 35 кА. Устройство применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ), а также в системах питания производственного оборудования.

Технические характеристики

• Тип изделия: Выключатель автоматический в литом корпусе
• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА
• Номинальное напряжение: 415 В
• Тип расцепителя: Термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную отсечку при КЗ
• Тип дополнительного расцепителя: Независимый расцепитель минимального напряжения - отключает аппарат при снижении напряжения ниже заданного уровня (не требует внешнего управления)
• Конструкция: Стационарный - фиксируется на монтажной плате, не предназначены для выдвижения
• Привод: Ручной - управление осуществляется рычагом
• Способ монтажа: Монтажная плата - крепится болтами к металлической поверхности
• Тип элемента управления: Рычажковый - удобен для ручного включения/выключения
• Подключение силовой цепи: Болтовое соединение - требуется затяжка кабельных наконечников гаечными ключами
• Степень защиты IP: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель силовой 3 полюса 160 А 35 кА ВА-332А устанавливается исключительно на монтажную плиту с помощью болтов. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки контактных зажимов - переусиливать нельзя, чтобы не повредить внутренние механизмы. Подключение выполняется только медными проводниками с наконечниками, соответствующими сечению, допустимому для 160 А. Устройство не совместимо с DIN-рейкой - его нельзя устанавливать в типовые шкафы с рейками без адаптера. Работает в температурном диапазоне от -10C до +40C; при более высоких температурах возможна деградация характеристик.

Безопасность и стандарты

Автоматический выключатель ВА-332А соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Серия ВА-330А прошла испытания на механическую прочность, термическую устойчивость и отключающую способность. Отключение при КЗ происходит в пределах 10–20 мс. Наличие независимого расцепителя позволяет использовать устройство в системах с удалённым управлением, что повышает безопасность обслуживания.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных сетей
• Термомагнитный расцепитель с регулировкой - точная настройка порогов срабатывания под конкретную нагрузку
• Независимый расцепитель мин. напряжения - обеспечивает автоматическое отключение при просадке сети, защищает оборудование от некорректной работы
• Литой корпус - повышенная механическая прочность и долговечность
• Длительная гарантия (5 лет) - свидетельствует о стабильности качества производства

Ограничения применения

• Не предназначен для установки в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не работает при напряжении выше 415 В - применение в сетях 660 В недопустимо
• Не имеет возможности выдвижения - невозможен ремонт или замена без отключения всей системы
• Не поддерживает модульные дополнения (например, сигнализационные контакты) - функционал ограничен базовым набором
• Требует ручного управления - не оснащён дистанционным приводом

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с питанием от трансформатора 400 В
• Секционный выключатель в распределительной камере завода
• Защита крупного насоса или компрессора в системе водоснабжения
• Распределительный аппарат в ВРУ многоквартирного дома с трёхфазным вводом
• Цепь питания конвейера на пищевом производстве

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 160 А используйте кабель сечением не менее 50 мм2 меди
• Обязательно затягивайте болты контактных зажимов моментом 10–12 Нм - слабая затяжка вызывает нагрев, чрезмерная - деформацию корпуса
• Избегайте установки рядом с источниками тепла - перегрев снижает точность срабатывания терморасцепителя
• Проверяйте работу независимого расцепителя перед первым включением - подайте на него напряжение ниже порогового значения (обычно 35–70% U_н)
• Не используйте в помещениях с влажностью выше 90% - даже при IP20 возможна коррозия контактов
• При замене старого автомата - убедитесь, что новый ВА-332А точно соответствует по габаритам и месту крепления
