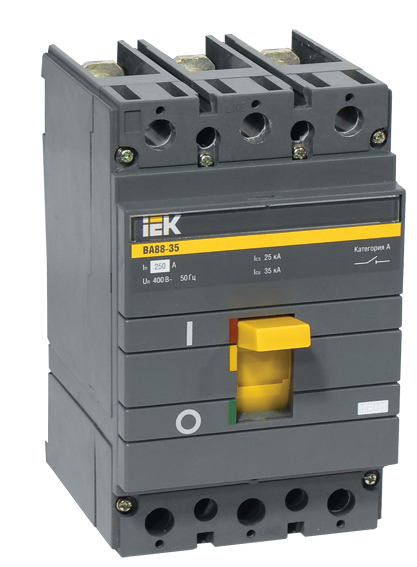

Автоматический выключатель ВА88-35 3Р 160А 35кА - SVA30-3-0160 IEK

Автоматический выключатель 3-полюсный 160А 35кА ВА88-35 от IEK - надёжное устройство для защиты промышленных электросетей от перегрузок, коротких замыканий и просадок напряжения. Артикул sva30-3-0160 входит в серию KARAT и предназначен для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель 3-полюсный 160А 35кА ВА88-35 используется для защиты трёхфазных электрических цепей в промышленных объектах. Он обеспечивает отключение питания при перегрузке, коротком замыкании и снижении напряжения ниже допустимого уровня. Также поддерживает ручное включение и отключение - удобно для обслуживания и аварийного отключения. Подходит для установки в распределительных щитах на заводах, в цехах, на насосных станциях и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В переменного тока (AC) - работает в сетях с линейным напряжением до 400 В.
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ).
• Уставка магнитного расцепителя: 10 In - срабатывает при токе, равном десятикратному номинальному (1600 А).
• Диапазон уставки перегрузки: до 1600 А - возможность регулировки порога срабатывания теплового расцепителя в пределах этого значения.
• С расцепителем минимального напряжения: да - защищает от длительных просадок напряжения, которые могут повредить оборудование.
• Степень защиты: IP30 - защита от твёрдых предметов больше 2,5 мм, но не от воды. Устройство требует установки внутри закрытого щита.
• Способ монтажа: монтажная плата - фиксируется болтами прямо на металлической или композитной поверхности, не на DIN-рейку.
• Тип подключения: винтовые зажимы - для надёжного соединения с медными жилами сечением до 50 мм2.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости, типично для промышленных помещений в средней полосе России.
• Привод: ручной рычажковый - управление осуществляется перекидным рычагом, легко визуально определить положение (вкл/выкл).
• Количество контактов: 0 - не имеет встроенных вспомогательных контактов; для сигнализации требуется внешнее оборудование.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 160А 35кА ВА88-35 не монтируется на DIN-рейку - он предназначен для крепления на монтажную плату через отверстия в основании. Для установки потребуется подготовить отверстия под крепёж (диаметр не указан, рекомендуется сверить с чертежом производителя). Максимальное сечение проводов - до 50 мм2. Наличие расцепителя минимального напряжения требует подключения дополнительного контрольного контура (24–230 В AC/DC). Моторный привод доступен как опция - для удалённого или автоматического управления, но не входит в базовую комплектацию.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 160А 35кА ВА88-35 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Соответствие гарантирует соответствие международным нормам безопасности для аппаратов низкого напряжения. Устройство прошло проверку на термическую и электродинамическую стойкость при токе КЗ до 35 кА.

Преимущества

• Компактные габариты - на 10–20% меньше, чем у аналогов от других отечественных производителей, экономит место в щите.
• Встроенная защита от просадок напряжения - исключает самопроизвольный запуск оборудования после восстановления питания.
• Надёжные винтовые зажимы - обеспечивают долговременный контакт без прогрева даже при больших токах.
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на замену.
• Поддержка моторного привода - позволяет модернизировать систему управления без замены самого выключателя.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует отдельной монтажной платы, что усложняет сборку стандартных щитов.
• Защита IP30 - нельзя использовать во влажных, открытых или пыльных местах без герметичного корпуса.
• Отсутствие вспомогательных контактов - для сигнализации состояния (вкл/выкл) необходимо устанавливать внешние устройства.
• Работает только с переменным током - не подходит для DC-сетей.
• Максимальный ток перегрузки ограничен 1600 А - не применяется в цепях с токами выше этого значения.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха.
• Защита крупного двигателя (до 75 кВт) на конвейере.
• Щит управления насосной станцией с частотным преобразователем.
• Распределительный пункт на складском комплексе с мощными осветительными и нагревательными нагрузками.

Практические советы

• При выборе убедитесь, что посадочные отверстия на вашей монтажной плате совпадают с габаритами ВА88-35 - используйте чертёж из технической документации.
• Для работы с расцепителем минимального напряжения подключите контролирующий источник питания (например, 24 В DC от БП) - без него функция не активируется.
• Не используйте этот выключатель в качестве рубильника для частых операций - хотя он допускает ручное включение, частые циклы сокращают срок службы механизма.
• Проверьте сечение кабелей перед подключением - превышение 50 мм2 может вызвать перегрев и выход из строя зажимов.
• Если нужна автоматизация - выбирайте версию с моторным приводом сразу, так как модификация после установки невозможна.
