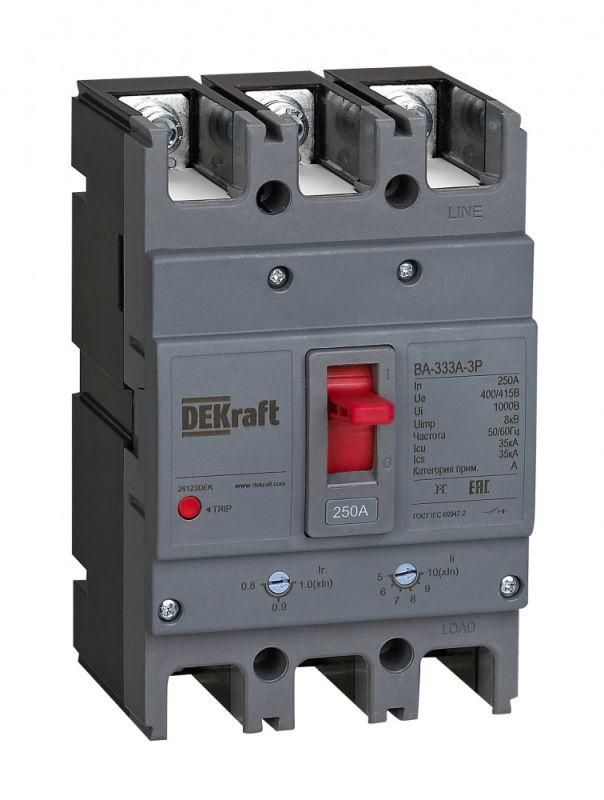

Выключатель автоматический 3п 160А 35кА ВА-333А DEKraft 28121DEK APC

Автоматический выключатель силовой 3-полюсный 160А 35кА ВА-333А - надёжный аппарат серии DEKraft для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в ГРЩ, ВРУ и распределительных щитах на промышленных и коммунальных объектах.

Назначение и область применения

Автоматический выключатель силовой 3-полюсный 160А 35кА ВА-333А предназначен для защиты электрических цепей переменного тока частотой 50 Гц с напряжением до 415 В. Он обеспечивает безопасную коммутацию и автоматическое отключение при аварийных ситуациях - перегрузках и коротких замыканиях. Устанавливается в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ), а также в промышленных, энергетических, транспортных и жилых объектах.

Технические характеристики

• Номинальное напряжение: 415 В
• Номинальный ток длительной нагрузки (Iu): 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА
• Тип расцепителя: термомагнитный (с возможностью регулировки)
• Тип дополнительного расцепителя: независимый расцепитель минимального напряжения
• Конструктивное исполнение: стационарное
• Вид привода: ручной
• Способ монтажа: на монтажную плату
• Степень защиты IP: IP20 (защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды)
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель силовой 3-полюсный 160А 35кА ВА-333А монтируется исключительно на монтажную плату - он не имеет шасси или DIN-рейки. Для установки требуется подготовить соответствующую площадку с фиксирующими отверстиями и контактными зажимами. Кабельные входы рассчитаны на провода сечением, соответствующее номинальному току 160 А. Независимый расцепитель минимального напряжения требует внешнего управления - подключения контрольного сигнала (например, от системы аварийного отключения). Монтаж следует выполнять только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Автоматический выключатель ВА-333А соответствует требованиям к безопасности для электроустановок до 1000 В. Серия DEKraft прошла сертификацию в рамках ЕАЭС. Отключающая способность 35 кА позволяет гарантированно гасить дугу даже при серьёзных КЗ. Однако IP20 не обеспечивает защиту от пыли и влаги - использование вне закрытых щитов запрещено.

Преимущества

• Термомагнитный расцепитель с регулировкой - позволяет точно настроить порог срабатывания под конкретную нагрузку.
• Высокая отключающая способность (35 кА) - обеспечивает безопасность в условиях высоких токов КЗ, типичных для промышленных сетей.
• Наличие независимого расцепителя мин. напряжения - даёт возможность удалённого отключения при снижении напряжения ниже заданного уровня.
• Долгий гарантийный срок (5 лет) - свидетельство качества сборки и материалов.

Ограничения применения

• Не применяется в открытых помещениях или местах с повышенной влажностью - степень защиты IP20 не допускает воздействия пыли и воды.
• Не подходит для монтажа на DIN-рейку - требует специальной монтажной платы.
• Не рекомендован для частых оперативных включений/выключений - предназначен для стационарной работы, не для частого ручного управления.
• Напряжение сети не должно превышать 415 В - применение выше этого значения недопустимо.

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с мощностью до 100 кВт.
• Секционный выключатель между двумя источниками питания в системе бесперебойного электроснабжения.
• Распределительный аппарат на участке конвейера с группой двигателей суммарным током около 150 А.
• Защита трансформаторной подстанции малой мощности в жилом комплексе.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 160 А - используйте медные провода не менее 50–70 мм2.
• Подключение независимого расцепителя выполняйте через контроллер или реле, чтобы избежать случайного отключения.
• Избегайте установки рядом с источниками тепла - температурные колебания влияют на точность термического расцепления.
• При обслуживании всегда отключайте питание и блокируйте выключатель - даже при отключенном положении контакты могут находиться под напряжением со стороны сети.
• Для удобства диагностики отметьте на корпусе номер цепи и функцию (ввод, секция, распределение).
