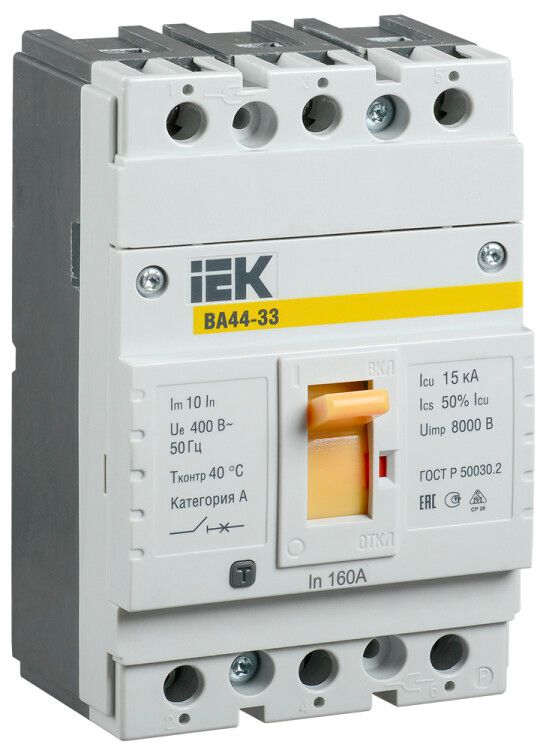

Выключатель автоматический ВА44 33 3п 160А 15кА IEK (ИЭК) SVA4410-3-0160

Автоматический выключатель ВА44 33 от IEK - трёхполюсное устройство на 160 А с отключающей способностью 15 кА, предназначенное для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство надёжно работает в промышленных установках с напряжением до 400 В и соответствует стандарту ГОСТ Р 50030.2.

Назначение и область применения

Автоматический выключатель ВА44 33 используется для защиты электрических сетей от аварийных ситуаций: коротких замыканий, длительных перегрузок и внезапного падения напряжения ниже допустимого уровня. Также он обеспечивает ручное включение и отключение нагрузки. Подходит для установки в распределительных щитах промышленных объектов - на заводах, в цехах, на насосных станциях, в системах кондиционирования и других местах с высокими токовыми нагрузками.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 3 - защищает три фазы одновременно;
• Номинальная отключающая способность: 15 кА - максимальный ток короткого замыкания, который устройство способно безопасно прервать;
• Номинальное напряжение: 400 В - рассчитано на работу в трёхфазных сетях переменного тока;
• Тип расцепителя: электромагнитный - обеспечивает быстрое отключение при КЗ, без задержки;
• Защита по минимальному напряжению: да - автоматически отключается при падении напряжения ниже порогового значения, предотвращая повреждение оборудования;
• Защита от замыканий на землю: да - реагирует на утечки тока в землю, что важно для безопасности персонала;
• Степень защиты IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм, но не герметична; не предназначена для работы во влажной среде или на улице;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Способ монтажа: на DIN-рейку - совместим со стандартными монтажными направляющими шириной 35 мм;
• Тип подключения: винтовые зажимы - требуют затяжки усилием, указанном в инструкции;
• Управление: рычажковый переключатель - наглядное положение “Вкл/Выкл”;
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление без внешних модулей.

Совместимость и монтаж

Автоматический выключатель ВА44 33 монтируется на стандартную DIN-рейку типа C (35 мм). Для правильной установки необходимо использовать подходящие крепления, предусмотренные производителем. Подключение силовых проводов выполняется через винтовые зажимы - перед подключением проверьте сечение жил: рекомендовано до 95 мм2 для медных проводов. Перед первым включением убедитесь, что все винты плотно затянуты - слабый контакт вызывает перегрев. Обратите внимание: устройство не имеет встроенных вспомогательных контактов, поэтому для дистанционной сигнализации потребуется внешний модуль.

Безопасность и стандарты

Автоматический выключатель ВА44 33 соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Защита от замыканий на землю и минимального напряжения повышает уровень безопасности при работе с оборудованием. Однако из-за степени защиты IP30 устройство не следует устанавливать в помещениях с повышенной влажностью, пылью или риском механических воздействий - требуется дополнительная защита в виде шкафа или кожуха.

Преимущества

• Высокая отключающая способность (15 кА) позволяет применять устройство даже в мощных промышленных сетях;
• Встроенная защита от просадки напряжения исключает самозапуск оборудования после восстановления питания;
• Наличие защиты от замыканий на землю снижает риск поражения током;
• Механизм с рычажком обеспечивает четкую визуализацию состояния - легко определить, включен ли выключатель;
• Долгий срок службы (15 лет) при условии правильной эксплуатации снижает затраты на замену.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от воды и пыли;
• Отсутствие вспомогательных контактов ограничивает возможности автоматизации - для дистанционного контроля нужен внешний модуль;
• Не подходит для частых оперативных включений более 10–15 раз в день - это сокращает срок службы механизма;
• Требует точного подбора сечения кабеля - использование слишком тонких проводов приведёт к перегреву и выходу из строя;
• Не имеет функции регулировки порога срабатывания - параметры фиксированы и не изменяемы пользователем.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными станками;
• Защита трёхфазного двигателя насосной системы на водоканале;
• Щитовая защита конвейерной линии на пищевом производстве;
• Общий выключатель для группы тепловых аппаратов в производственной зоне.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки был меньше 160 А - лучше иметь запас 10–20%
;
• При использовании в условиях колебаний сети - убедитесь, что защита от минимального напряжения настроена правильно;
• Не используйте этот выключатель вместо УЗО - хотя есть защита от замыканий на землю, она не заменяет полноценное УЗО для защиты людей;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах и частых включениях;
• Если вам нужны сигналы о состоянии автомата - выбирайте модель с вспомогательными контактами или добавьте внешний модуль.
