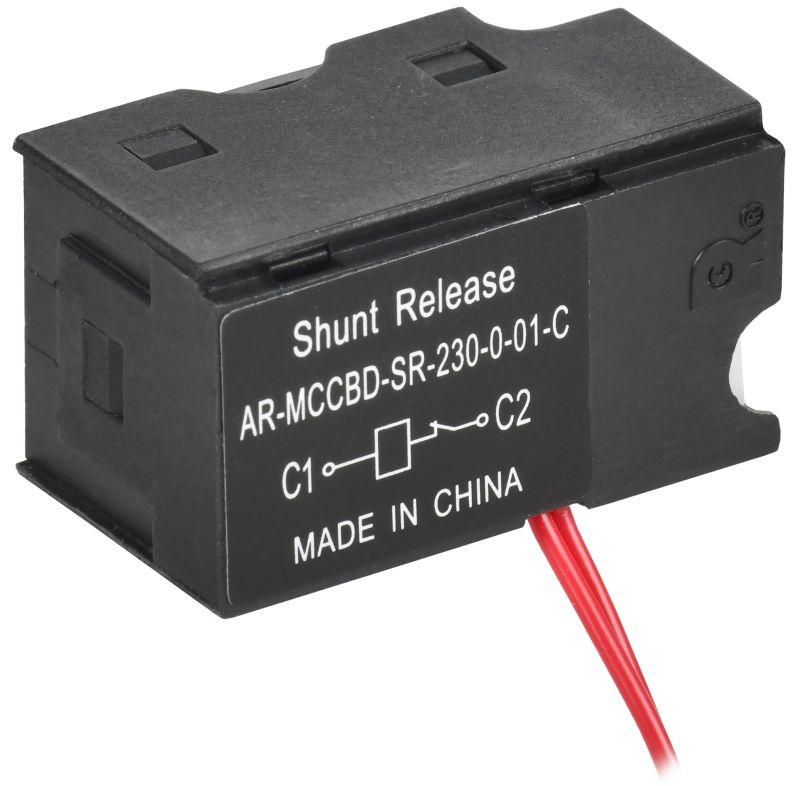

Независимый расцепитель ARMAT левый 230В AC для MCCB типоразмер S - AR-MCCBD-SR-230-0-01-C IEK

Расцепитель независимый левый 230В AC для автоматического выключателя MCCB типоразмер S от IEK (ИЭК) - устройство для дистанционного отключения автомата серии ARMAT при подаче напряжения на катушку. Артикул ar-mccbd-sr-230-0-01-c применяется там, где требуется удалённое управление питанием без физического воздействия на выключатель.

Назначение и область применения

Расцепитель независимый левый 230В AC для автоматического выключателя MCCB типоразмер S используется для дистанционного отключения автоматических выключателей типа MCCB в серии ARMAT. Он активируется при подаче переменного напряжения 230 В на катушку - после этого механизм выключателя мгновенно расцепляется. Применяется в системах управления, аварийной защиты, автоматизации цепей, где важно отключить нагрузку издалека - например, через кнопку, PLC или сигнализацию.

Технические характеристики

• Тип: Расцепитель независимый - работает только при подаче управляющего напряжения, не имеет собственных контактных групп;
• Род тока: Переменный (AC) - совместим только с сетями 50/60 Гц;
• Номинальное напряжение питания: 230 В AC - не допускается использование с постоянным током или другими значениями напряжения;
• Совместимость: Только с автоматическими выключателями MCCB типоразмер S серии ARMAT;
• Количество контактов: 0 - не коммутирует силовые цепи, служит исключительно исполнительным элементом;
• Место установки: Левая сторона выключателя - требует правильной ориентации при монтаже.

Совместимость и монтаж

Расцепитель независимый левый 230В AC для автоматического выключателя MCCB типоразмер S устанавливается только на автоматы серии ARMAT с типоразмером S. Нельзя использовать с другими сериями или типоразмерами - даже если они кажутся внешне похожими. Монтаж выполняется путём защёлкивания на левой боковой поверхности выключателя. Убедитесь, что выключатель полностью отключен перед установкой. Подключение управляющей цепи - к клеммам расцепителя, указанным на корпусе. Кабели должны иметь достаточную площадь сечения для тока возбуждения катушки - обычно до 0,5 А, но проверьте паспорт автомата.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов распределительных устройств. Произведено компанией IEK (ИЭК) в рамках стандартизированной серии ARMAT, которая прошла сертификацию в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Не содержит опасных материалов, соответствует RoHS.

Преимущества

• Надёжное механическое расцепление - не зависит от состояния силового контура;
• Быстрое время срабатывания - менее 20 мс при подаче напряжения;
• Не требует внешнего источника питания для хранения энергии - работает только при наличии 230 В AC;
• Легко заменяем - не требует демонтажа всего автомата;
• Поддерживается официальной сервисной сетью IEK (ИЭК).

Ограничения применения

• Не работает при отсутствии напряжения 230 В AC - нельзя применять в системах с низким напряжением (например, 24 В DC);
• Не предназначена для частых циклов включения/выключения - рекомендованная частота не более 10 раз в час;
• Запрещено использовать с выключателями других производителей - даже если они имеют аналогичный типоразмер;
• Не подходит для работы во взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения;
• Не обеспечивает самоблокировку - при снятии напряжения с катушки выключатель остаётся в отключённом состоянии, пока не будет вручную включён.

Примеры использования

• Автоматическое отключение оборудования при срабатывании системы пожарной безопасности;
• Дистанционное отключение станка через пульт управления на операторской панели;
• Выключение группы потребителей при аварийной ситуации по сигналу от контроллера;
• Интеграция в системы SCADA для удалённого контроля доступа к электрооборудованию.

Практические советы

• Перед установкой проверьте соответствие типоразмера S - используйте оригинальный выключатель ARMAT, чтобы избежать проблем с защёлкой;
• При подключении управляющей цепи используйте кабель с изоляцией, рассчитанной на 300–500 В;
• Не запускайте расцепитель без установленного автомата - это повредит механизм;
• Если расцепитель срабатывает медленно или не срабатывает вообще - проверьте наличие 230 В на входе и целостность катушки;
• Для длительной эксплуатации в условиях высокой влажности или пыли - убедитесь, что весь шкаф имеет степень защиты IP54 и выше.
