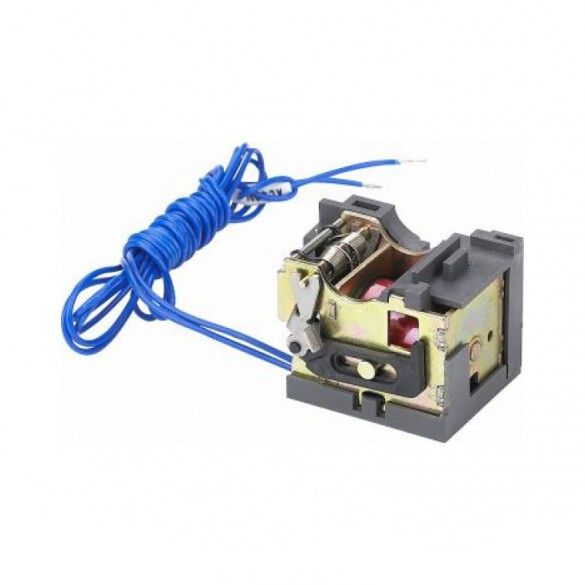

Расцепитель независимый SHT21-M8 AC380-415V для NM8N-125 (R) | 269600 CHINT

Расцепитель независимый SHT21-M8 AC380-415V для NM8N-125 (R) от CHINT предназначен для удалённого отключения автоматического выключателя NM8N-125 при подаче управляющего сигнала. Устройство работает от сети переменного тока и применяется в системах автоматизации, где требуется дистанционное управление питанием.

Назначение и область применения

Расцепитель независимый SHT21-M8 AC380-415V для NM8N-125 (R) используется для дистанционного отключения автомата NM8N-125 через внешний сигнал - например, от кнопки аварийной остановки, контроллера PLC или системы безопасности. Он не является источником питания, а лишь реагирует на наличие напряжения в своей цепи управления. Применяется в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где важно обеспечить быстрое и надёжное отключение нагрузки.

Технические характеристики

• Номинальное напряжение питания: 380–415 В переменного тока (AC)
• Тип тока: только переменный (AC), не совместим с постоянным током
• Количество переключающих контактов: один - нормально открытый контакт, замыкающий цепь при подаче напряжения
• Количество вспомогательных контактов: ноль - устройство не имеет дополнительных контактов для сигнализации состояния

Совместимость и монтаж

Расцепитель SHT21-M8 AC380-415V для NM8N-125 (R) совместим исключительно с автоматическими выключателями серии NM8N-125. Монтируется на DIN-рейку рядом с выключателем и фиксируется механически - защёлкивается в специальный паз на корпусе NM8N-125. Подключение управляющей цепи осуществляется к клеммам расцепителя, расположенным на передней панели. Напряжение 380–415 В подаётся на эти клеммы для активации отключения. Кабель должен иметь достаточную жилу для тока управления (обычно до 0,5 А), изоляция - рассчитана на рабочее напряжение 500 В.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-2 и IEC/EN 60947-5-1 для аппаратов управления. Произведено компанией CHINT, известной соблюдением требований к качеству и долговечности компонентов в промышленной автоматике. Не содержит опасных материалов согласно RoHS.

Преимущества

• Механическая совместимость с NM8N-125 - установка происходит без адаптеров и доработок
• Высокая надёжность срабатывания даже при колебаниях напряжения в пределах допуска +-10%
• Не требует внешнего источника питания - работает напрямую от силовой сети 380–415 В
• Имеет простой принцип действия: подали напряжение - сработало отключение; сняли - вернулось в исходное состояние

Ограничения применения

• Не работает при постоянном токе - нельзя использовать с DC-системами
• Не поддерживает сигнализацию состояния - нет вспомогательных контактов, чтобы узнать, был ли расцепитель активирован
• Подходит только для выключателей NM8N-125 - несовместим с другими сериями, включая NM8N меньшей или большей мощности
• Требуется стабильная сеть 380–415 В - при падении ниже 380 В возможны отказы срабатывания

Примеры использования

• Автоматическое отключение станка при срабатывании датчика перегрева
• Аварийная остановка конвейера по команде с пульта управления
• Отключение группы оборудования при срабатывании пожарной сигнализации
• Интеграция в систему SCADA для дистанционного отключения линии

Практические советы

• Проверьте соответствие напряжения вашей сети - 380–415 В - перед подключением. Недостаточное напряжение может вызвать медленное или частичное срабатывание.
• Не используйте этот расцепитель для защиты от перегрузки или короткого замыкания - он не выполняет функции автомата, только отключает его по команде.
• При монтаже убедитесь, что механизм расцепления плотно зафиксирован в пазу NM8N-125 - слабая посадка снижает надёжность отключения.
• Запрещено подключать к этому расцепителю устройства с высоким потреблением тока - он рассчитан только на управляющие цепи малой мощности.
• Если вам нужна возможность контроля состояния (например, “выключен” / “включен”), выбирайте модель с вспомогательными контактами - данный вариант SHT21-M8 AC380-415V для NM8N-125 (R) таких контактов не имеет.
