Большие защитные крышки выводов TCE22-M8 для NM8N-250 3P (R) | 269696 CHINT

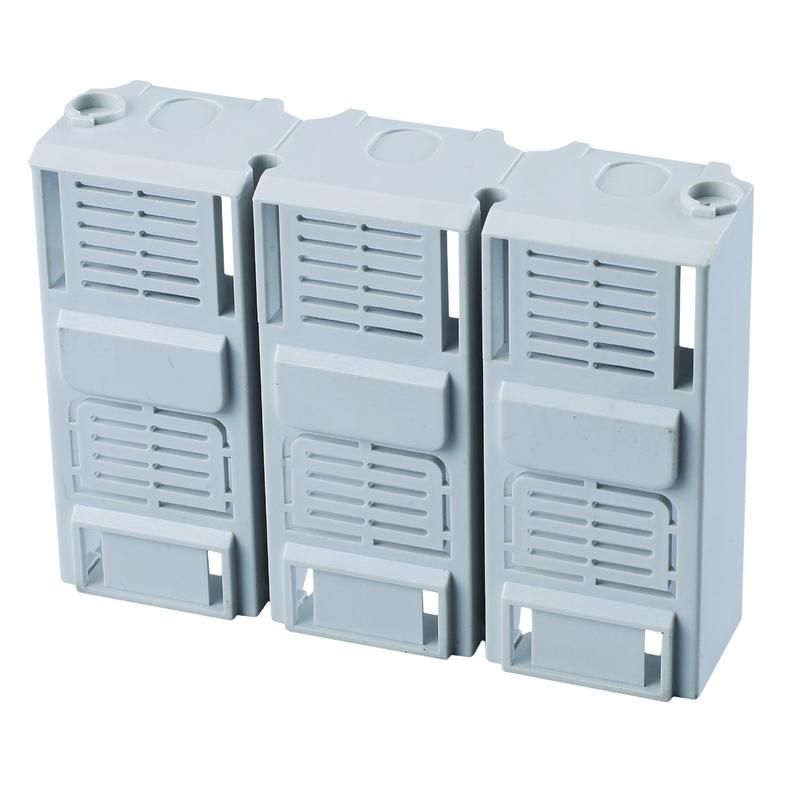

Защитная крышка выводов TCE22-M8 для NM8N-250 3P (R) от CHINT предназначена для защиты клеммных соединений автоматического выключателя от внешних воздействий, обеспечивая безопасную и долговечную работу в условиях промышленной среды.

Назначение и область применения

Защитная крышка выводов TCE22-M8 для NM8N-250 3P (R) устанавливается на выходные клеммы автоматического выключателя серии NM8N-250 3P (R). Она предотвращает случайный контакт с токоведущими частями, защищает от попадания пыли, влаги и механических повреждений. Применяется в распределительных щитах, на станках, конвейерах и других объектах с высокой степенью доступа персонала.

Технические характеристики

• Совместима с автоматическими выключателями серии NM8N-250 3P (R)
• Материал корпуса - самозатухающий термопластик (UL94 V-0)
• Рассчитана на использование в электрических цепях до 690 В переменного тока
• Не содержит металлических элементов - исключает риск короткого замыкания через крышку
• Фиксация осуществляется за счет защелок - без инструментов

Совместимость и монтаж

Защитная крышка TCE22-M8 для NM8N-250 3P (R) совместима только с моделями NM8N-250 3P (R) от CHINT. Установка выполняется после окончательного подключения проводов к клеммам. Крышку плотно надевают на клеммную группу до характерного щелчка - фиксация происходит за счет пластиковых защелок. Перед установкой убедитесь, что все провода правильно затянуты и не торчат за пределы клемм - это гарантирует герметичность и надежность фиксации.

Безопасность и стандарты

Изготовлена из материала, соответствующего требованиям UL94 V-0 - самозатухающая горючесть. Соответствует нормам безопасности IEC 60947-2 для комплектующих устройств низковольтного оборудования. Предназначена исключительно для внутренней установки в электрооборудование - не используется как самостоятельное устройство защиты.

Преимущества

• Ускоряет проверку и обслуживание - позволяет быстро закрывать/открывать клеммы без демонтажа
• Снижает риск поражения током при работе рядом с щитом
• Обеспечивает чистоту контактов - препятствует накоплению пыли и грязи
• Не требует дополнительных креплений - монтаж занимает несколько секунд

Ограничения применения

• Не подходит для выключателей других серий - даже аналогичных по номиналу
• Не предназначен для использования вне закрытых щитов - не имеет степени защиты IP
• Не рассчитана на постоянное воздействие открытого пламени или химически активных сред
• Запрещено использовать при температуре выше +70 C - материал теряет прочность

Примеры использования

• На промышленном конвейере - защита клемм питания двигателя
• В распределительном щите завода - изоляция выходных клемм автомата 250 А
• На участке сварочного оборудования - предотвращение случайного касания клемм рабочим

Практические советы

• Перед установкой крышки TCE22-M8 для NM8N-250 3P (R) всегда проверяйте затяжку клемм - слабый контакт вызывает нагрев и деформацию пластика
• Не используйте силовые инструменты при монтаже - можно сломать защелки
• При замене выключателя - убедитесь, что новая модель точно соответствует NM8N-250 3P (R); иначе крышка не подойдет
• Храните запасные крышки в сухом месте - влага может изменить геометрию защелок
