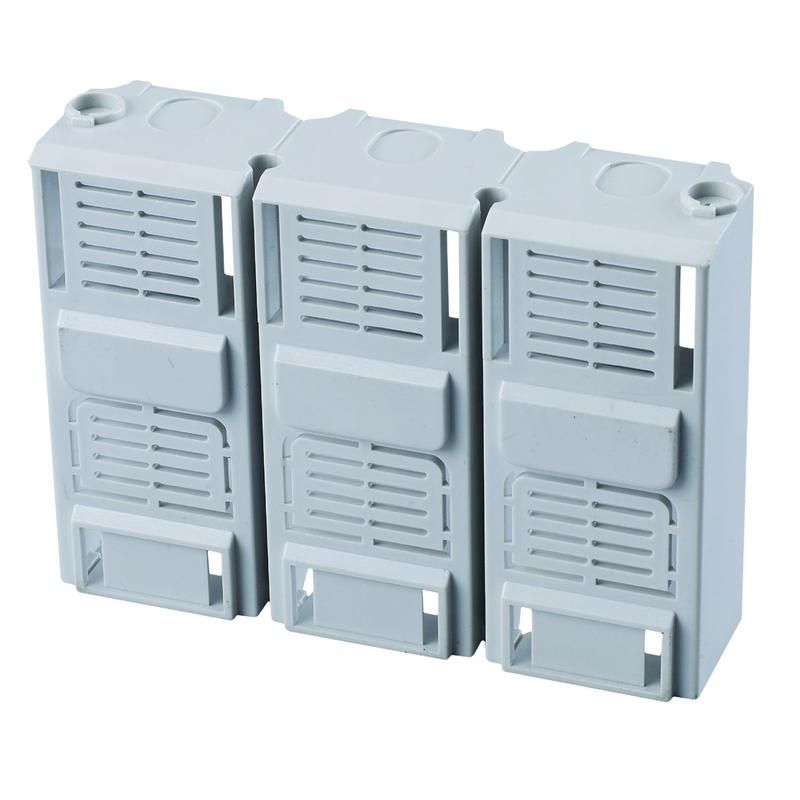

Большие защитные крышки выводов TCE24-M8 для NM8N-800 3P (R) | 269700 CHINT

Большая защитная крышка выводов TCE24-M8 от CHINT предназначена для защиты клемм автоматического выключателя NM8N-800 3P (R) от внешних воздействий, пыли и случайного прикосновения. Эта крышка - часть аксессуарной линейки NM8N и устанавливается на заводе или после монтажа для повышения безопасности и долговечности оборудования.

Назначение и область применения

Большая защитная крышка выводов TCE24-M8 используется исключительно с автоматическим выключателем NM8N-800 3P (R). Её задача - закрывать верхние силовые клеммы, предотвращая доступ к токоведущим частям. Это особенно важно в условиях повышенной запылённости, влажности или где есть риск случайного контакта персонала с клеммами. Применяется в распределительных щитах на производствах, в объектах ЖКХ, на транспорте и в других местах, где требуется надёжная изоляция высоковольтных соединений.

Технические характеристики

• Совместима только с автоматическими выключателями серии NM8N-800 3P (R)
• Материал корпуса - термостойкий пластик, устойчивый к УФ-излучению и механическим нагрузкам
• Не содержит металлических элементов, не проводит ток
• Размеры соответствуют габаритам выходных клемм NM8N-800 3P (R)
• Установка осуществляется без инструментов - фиксируется защёлками

Совместимость и монтаж

Большая защитная крышка выводов TCE24-M8 совместима только с моделями NM8N-800 3P (R) и не подходит для других номиналов или фазностей. Монтаж выполняется после установки автомата в шкаф. Крышку просто накладывают сверху на клеммы до характерного щелчка - защёлки фиксируют её в положении. Перед установкой убедитесь, что клеммы полностью затянуты и не имеют следов перегрева. Нельзя использовать крышку на включенном оборудовании - перед работой необходимо отключить питание.

Безопасность и стандарты

Изделие соответствует требованиям международных норм по электрооборудованию. Хотя сама крышка не имеет класса IP, она обеспечивает дополнительную защиту от прикосновения к токоведущим частям, снижая риск поражения током. Соответствует принципам IEC 60947-2 для устройств коммутации низковольтного тока.

Преимущества

• Обеспечивает быстрый и безопасный доступ к клеммам при необходимости обслуживания - достаточно снять крышку одним движением
• Защищает клеммы от окисления, пыли и влаги, продлевая срок службы контактных групп
• Предотвращает случайное замыкание между фазами при работе рядом с щитом
• Цвет и форма соответствуют оригинальному дизайну NM8N, не нарушают эргономику сборки

Ограничения применения

• Не применяется с другими сериями автоматических выключателей - даже с близкими по номиналу, например, NM8N-630
• Не предназначен для использования вне закрытых щитов - не защищает от прямого попадания воды или осадков
• Не рассчитана на работу при температуре выше +70 C - возможна деформация материала
• Запрещено применять при наличии трещин, деформаций или потери гибкости защёлок - это снижает герметичность

Примеры использования

• Щитовая в цеху с конвейерными линиями - защита от металлической стружки и масляных брызг
• Распределительный пункт жилого комплекса - предотвращение доступа детей или обслуживающего персонала к клеммам
• Агрегаты на железнодорожных станциях - уменьшение риска короткого замыкания из-за пыли и влаги

Практические советы

• Перед установкой проверьте соответствие артикула 269700 и модели NM8N-800 3P (R) - другие варианты не подходят
• Если крышка плохо фиксируется, проверьте состояние защёлок - возможно, они засорены пылью или повреждены
• При замене автомата всегда используйте новую крышку - старые детали могут иметь микротрещины, невидимые глазом
• Для удобства обслуживания рекомендуется помечать крышки цветом или номером - так проще найти нужный автомат в большом щите
