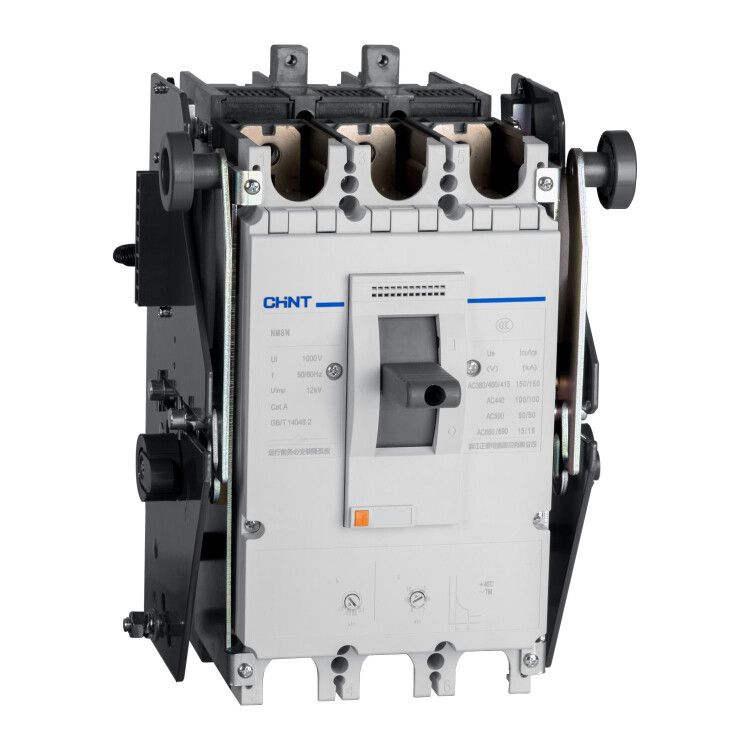

Выключатель автоматический NM8N-800R EN 3P 630А 150кА с электр. расцепителем (R) | 273045 CHINT

Автоматический выключатель NM8N-800R EN от CHINT - трёхполюсное устройство на 630 А с электрическим расцепителем, предназначенное для защиты силовых цепей высокой мощности от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная коммутация и точная настройка защитных функций.

Назначение и область применения

NM8N-800R EN используется для защиты электрических сетей переменного тока до 690 В. Устройство применяется там, где необходима высокая отключающая способность - например, на входе в крупные распределительные пункты, у питание трансформаторов, больших двигателей, систем освещения промышленных зданий и конвейерных линий. Электрический расцепитель позволяет удалённо отключать нагрузку через внешние сигналы, что удобно для автоматизации и дистанционного управления.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 690 В - предельное рабочее напряжение сети, для которой рассчитано устройство.
• Отключающая способность: 150 кА - максимальная величина тока короткого замыкания, которую выключатель способен безопасно прервать.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Защита от перегрузки: настраивается в диапазоне 252–630 А - можно задать порог срабатывания ниже номинала для более чувствительной защиты.
• Защита от КЗ: регулируется от 1260 А до 7560 А - позволяет адаптировать реакцию на аварийные токи под конкретную сеть.
• Степень защиты IP40 - защита от твердых частиц больше 1 мм, но не от воды; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

NM8N-800R EN - выключатель в литом корпусе, монтируется на DIN-рейку стандартной ширины 35 мм. Для подключения используются болтовые зажимы - рекомендуется использовать кабели сечением, соответствующим току 630 А (обычно медные жилы 2×185–240 мм2). Электрический расцепитель требует подачи питания на клеммы управления - проверьте наличие источника 24...240 В переменного/постоянного тока перед монтажом. Монтаж допускается только в сухих помещениях с температурой от -5C до +40C.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Применение электрического расцепителя обеспечивает возможность интеграции в системы безопасности и автоматического контроля. Все материалы корпуса устойчивы к горению и соответствуют классу V-0 по UL 94.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает безопасность даже в условиях сильных коротких замыканий.
• Широкий диапазон настроек защиты - позволяет точно адаптировать параметры под реальные условия нагрузки.
• Электрический расцепитель - даёт возможность дистанционного отключения без механического воздействия.
• Литой корпус - прочный, герметичный, устойчивый к механическим повреждениям и вибрациям.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP40 исключает использование во влажной среде или под открытым небом.
• Требуется источник питания для работы расцепителя - без него функция дистанционного отключения недоступна.
• Максимальный ток 630 А - не подходит для цепей выше этого значения, даже кратковременно.
• Не имеет встроенного механизма ручного отключения при потере питания - управление возможно только через внешний сигнал.

Примеры использования

• Главный ввод в промышленном цехе с мощностью свыше 400 кВт.
• Щит питания группы асинхронных двигателей на конвейере.
• Распределительный пункт на подстанции с трансформатором 630 кВА.
• Система управления энергоёмкими нагревательными элементами в металлургии.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока - недооценка сечения вызывает перегрев.
• Настройте защиту от перегрузки на 80–90% от номинала оборудования - так снижаются ложные срабатывания.
• Избегайте установки рядом с источниками тепла - температура вокруг устройства влияет на точность срабатывания.
• Подключение расцепителя выполняйте после отключения основного питания - риск поражения током!
• Обязательно используйте NM8N-800R EN только в паре с сертифицированными компонентами - совместимость с другими изделиями CHINT гарантирует долгую работу всей системы.
