Большие защитные крышки выводов TCE23-M8 для NM8N-400/630 3P (R) | 269698 CHINT

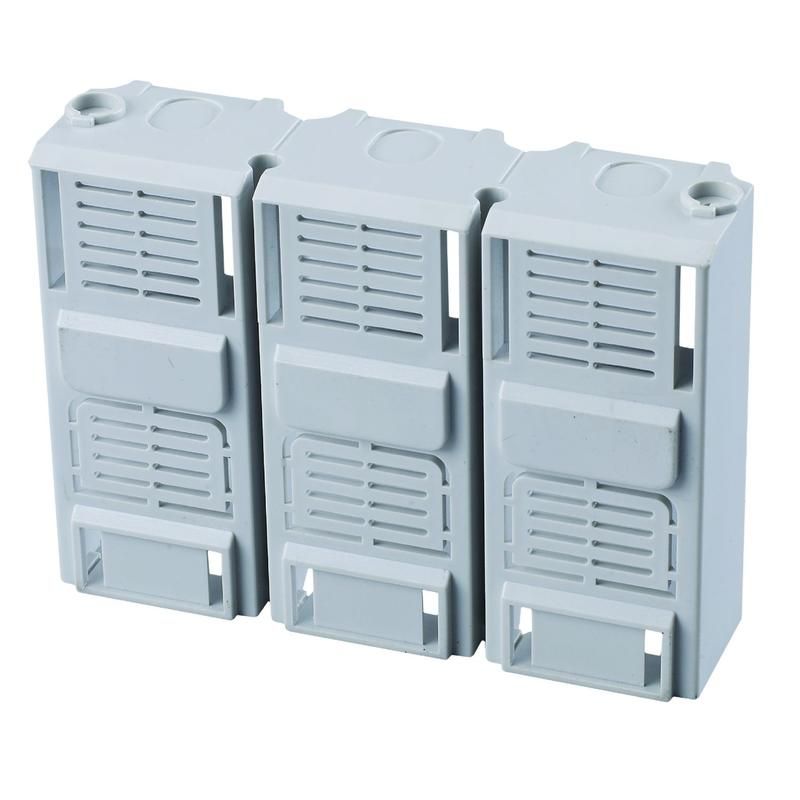

Большая защитная крышка выводов TCE23-M8 от CHINT предназначена для защиты токоведущих частей автоматических выключателей серий NM8N-400 и NM8N-630 с трёхполюсным исполнением. Эта крышка снижает риск случайного контакта с фазными контактами, повышает безопасность обслуживания и соответствует требованиям к изоляции в распределительных щитах.

Назначение и область применения

Большая защитная крышка выводов TCE23-M8 устанавливается на верхние выводы автоматических выключателей NM8N-400 и NM8N-630 3P (R). Она защищает открытые контакты от прикосновений, попадания пыли, влаги и сторонних предметов. Применяется в силовых шкафах, распределительных устройствах, на производствах, где требуется повышенный уровень безопасности персонала - например, на заводах, в центрах обработки данных, на объектах ЖКХ.

Технические характеристики

• Тип компонента: Защитная крышка выводов
• Совместима с: Автоматическими выключателями NM8N-400 и NM8N-630 3P (R)
• Материал корпуса: Самозагасающий термопластик (UL94 V-0)
• Степень защиты: IP54 (защита от пыли и брызг воды со всех направлений)
• Цвет: Серый (RAL 7035)
• Размеры: Соответствуют габаритам выходных клемм NM8N-400/630 3P

Совместимость и монтаж

Большая защитная крышка выводов TCE23-M8 совмещается исключительно с моделями NM8N-400 и NM8N-630 3P (R) от CHINT. Установка происходит после окончательной сборки автомата в щите: крышку просто надевают на верхнюю часть выключателя до характерного щелчка. Крепление механическое, без инструментов. Не требует демонтажа автомата. Для других серий (например, NM8L, NXM) эта крышка не подойдёт - проверьте модель перед заказом.

Безопасность и стандарты

Изделие выполнено из материала, соответствующего норме UL94 V-0 - самозатухающего при возгорании. Обеспечивает базовую электроизоляцию согласно IEC 60947-2. Напряжение изоляции рассчитано на работу в сетях до 1000 В переменного тока. Не является заменой основному устройству защиты, а дополняет его.

Преимущества

• Устраняет доступ к опасным токоведущим элементам без вскрытия щита
• Не препятствует работе механизма отключения - можно вручную перевести рычаг даже при установленной крышке
• Выдерживает многократные установки и снятия без потери герметичности
• Закрывает все три фазы одновременно - удобнее, чем использовать отдельные колпачки
• Подходит для помещений с высокой запыленностью и возможностью воздействия влаги

Ограничения применения

• Не применяется с одно- или двухполюсными выключателями - только с 3P (R)
• Не обеспечивает полную герметичность; не предназначен для работы во внешней среде или в условиях постоянного орошения
• Не используется с другими сериями автоматов, кроме NM8N-400/630
• Не рекомендовано применять в зонах с температурой выше +60 C длительное время

Примеры использования

• Щитовые помещения на пищевых предприятиях - предотвращает контакт с грязью и влагой
• Производственные участки с высокой проходимостью - минимизирует риск травматизма
• Объекты энергообеспечения - позволяет проводить осмотр без отключения питания
• Школы, больницы, административные здания - соблюдение правил электробезопасности

Практические советы

• Перед установкой убедитесь, что автоматы полностью отключены и заряда нет - даже при наличии крышки работа с токоведущими частями остаётся опасной
• Проверяйте плотность посадки: если крышка легко сдвигается - она не зафиксирована правильно
• При необходимости замены автомата - снимите крышку TCE23-M8 первым действием, чтобы не повредить её
• Артикул 269698 всегда указывается в документации CHINT - сверьте его при закупках
• Этот продукт - часть серии NM8N Аксессуары; другие элементы этой серии (блокировки, сигнализация) также совместимы между собой
