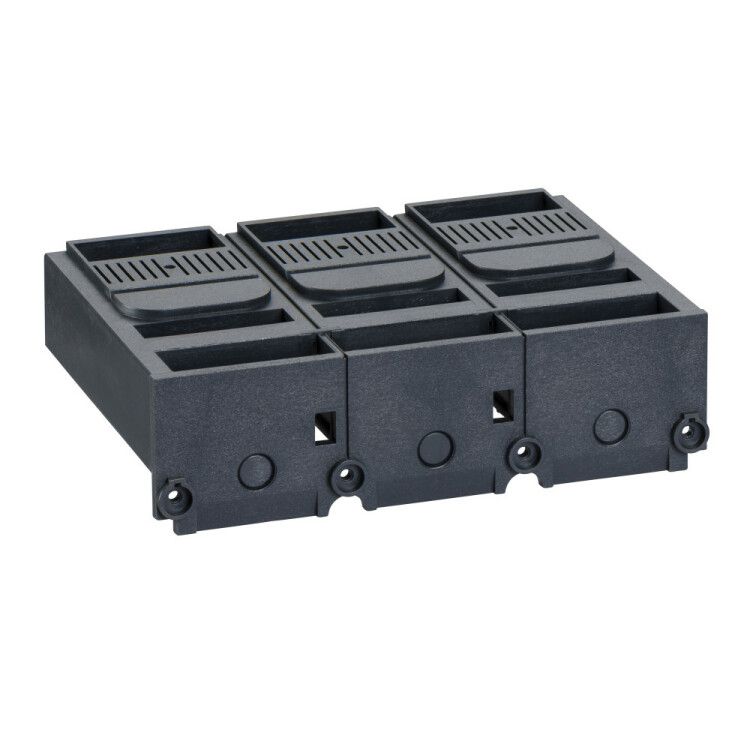

Заглушка клеммная короткая 3п для NSX400/630 - LV432591 APC

Заглушка клеммная короткая 3-полюсная для автоматических выключателей NSX400/630 от Schneider Electric (арт. LV432591) предназначена для механической защиты и изоляции клеммных контактов на аппаратах серии Compact NSX. Устанавливается напрямую на выключатель и предотвращает случайный контакт с токоведущими частями.

Назначение и область применения

Заглушка используется для закрывания свободных клеммных выводов автоматических выключателей NSX400 и NSX630 после монтажа или обслуживания. Она обеспечивает физическую изоляцию и защищает от внешнего воздействия - пыли, влаги, случайного прикосновения. Подходит для установки в распределительных щитах промышленных объектов, жилых комплексов, коммерческих зданий и на объектах с высокими требованиями к безопасности электромонтажа.

Технические характеристики

• Напряжение: 380 В - рассчитана на работу в сетях до этого значения;
• Тип компонента: крышка - устанавливается поверх клеммной группы;
• Способ монтажа: на аппарат - фиксируется прямо на корпусе автомата без дополнительных креплений;
• Материал корпуса: пластик - устойчив к механическим нагрузкам и химическим воздействиям в условиях эксплуатации;
• Число полюсов: 3 - соответствует трёхфазным автоматам NSX400/630;
• Совместима с сериями: Compact NS и Compact NSX.

Совместимость и монтаж

Заглушка совпадает по форме и размерам с клеммными блоками автоматических выключателей NSX400 и NSX630. Монтаж выполняется вручную: заглушка плотно надевается на клеммы до характерного щелчка - фиксация происходит за счет зацепов на корпусе. Не требует инструментов. Установка возможна только на выключатели с открытой клеммной частью - не применяется на устройствах с уже установленными проводниками или другими крышками.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса IEC 60947-2. Предотвращает риск поражения электрическим током при работе рядом с распределительным шкафом. Не содержит металлических элементов - исключает возможность замыкания между фазами.

Преимущества

• Уменьшает вероятность аварийных ситуаций благодаря герметичному перекрытию клемм;
• Обеспечивает долговременную защиту от окисления контактов при повышенной влажности;
• Не препятствует проведению диагностики - легко снимается и устанавливается заново;
• Сохраняет целостность IP-класса аппарата при использовании в составе сборки;
• Произведено компанией Schneider Electric - гарантия качества и точности геометрических допусков.

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - использование в сетях 415 В или 690 В недопустимо;
• Не совместим с моделями NSX100–250 - отличаются формой клемм;
• Не следует использовать вместо защитных кожухов в условиях постоянного воздействия воды или агрессивных сред - требуется дополнительная защита;
• Не рекомендовано применять на аппаратах с активным тепловыделением более 70 C - материал может деформироваться при длительном нагреве.

Примеры использования

• Защита неиспользуемых фаз в трехфазной цепи на заводе с переменной нагрузкой;
• Фиксация клемм после демонтажа одного из потребителей в распределительном щите торгового центра;
• Изолирование выходных контактов перед тестированием системы питания генератора;
• Стандартная комплектация новых шкафов управления на пищевых производствах для соблюдения норм HACCP.

Практические советы

• Перед установкой проверьте, что все провода удалены и клеммы полностью освобождены - заглушка не будет плотно садиться при наличии посторонних предметов;
• При необходимости многократного снятия и установки используйте плоскую отвертку для легкого поддевания края заглушки - это продлит срок службы защелок;
• Храните запасные заглушки в сухом месте - попадание влаги на пластик может вызвать трудности при последующей установке;
• Артикул LV432591 - единственный подходящий вариант для NSX400/630; другие модели из серии Compact NS не подходят даже внешне.
