Крышка клеммная OptiMat D 400...630 А, 690 В, УХЛ3 КЭАЗ (Курский электроаппаратный завод) 251068

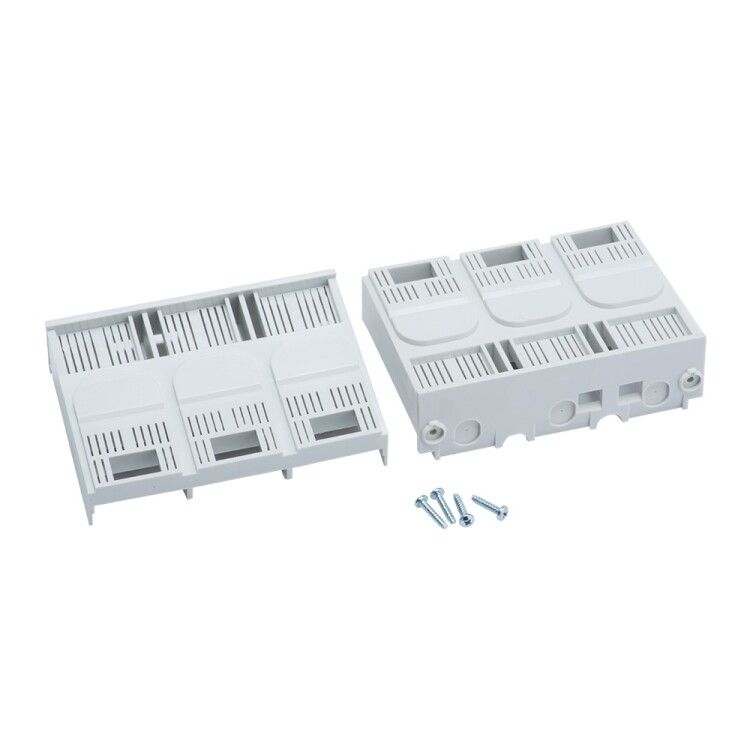

Крышка клеммная OptiMat D400 D630 УХЛ3 (упаковка 2 шт) - дополнительная защитная деталь для автоматических выключателей серии OptiMat D400 и D630, обеспечивающая изоляцию токоведущих частей и возможность пломбировки. Произведена КЭАЗ, соответствует требованиям ГОСТ Р 50030.2 и рассчитана на работу в условиях умеренного и холодного климата.

Назначение и область применения

Крышка клеммная OptiMat D400 D630 УХЛ3 предназначена для установки на выключатели серии OptiMat D400 и D630 с винтовым подключением. Её основная задача - предотвратить случайное прикосновение к токоведущим элементам, что повышает безопасность персонала. Также крышка позволяет запечатывать клеммы пломбой, исключая несанкционированное вмешательство или изменение подключения. Применяется в распределительных щитах, на промышленном оборудовании, в системах автоматизации и энергообеспечения.

Технические характеристики

• Количество полюсов: 3
• Тип изделия: крышка клеммная
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +70 C
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: пластик
• Материал контактного вкладыша: пластик
• Материал контактной поверхности: необработанный - не имеет специального покрытия
• Цвет: 7035 RAL (серый)
• Гарантийный срок: 60 месяцев
• Нормативные документы: ГОСТ Р 50030.2, ТУ3422-062-05758109-2015
• Код в реестре РЭП: РЭ-2519/20

Совместимость и монтаж

Крышка совместима только с автоматическими выключателями OptiMat D400 и D630 в литом корпусе. Монтаж частично интегрируемый - крышка фиксируется на корпусе аппарата механически, без дополнительных креплений. Для установки необходимо снять крышку выключателя, поместить клеммную крышку сверху и плотно защелкнуть её. Подключение проводов выполняется через уже установленные винты - доступ к ним закрывается после монтажа крышки. Не требует инструментов для установки, но перед монтажом проверьте соответствие модели выключателя - не подходит для других серий или брендов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2, регламентирующим безопасность коммутационных устройств. Степень защиты IP40 гарантирует, что внутренние части недоступны для пальцев или инструментов толщиной более 1 мм. Это снижает риск поражения электрическим током при обслуживании. Пломбируемая конструкция позволяет соблюдать правила техники безопасности и нормы контроля доступа к электрооборудованию.

Преимущества

• Обеспечивает базовую защиту от прикосновения к токоведущим частям
• Позволяет применять пломбы для предотвращения несанкционированного доступа
• Увеличивает долговечность и надежность работы выключателя за счет изоляции контактов
• Производится КЭАЗ - известным российским производителем с высокой степенью стандартизации
• В комплекте две крышки - удобно для замены или установки на два устройства

Ограничения применения

• Не предназначена для использования во влажных средах - IP40 не защищает от брызг и влаги
• Подходит только для выключателей OptiMat D400/D630; не совместима с другими моделями даже от КЭАЗ
• Не рекомендуется использовать в местах с возможностью попадания металлической пыли или крупных посторонних предметов
• Контактная поверхность не имеет антикоррозийного покрытия - в агрессивных средах возможна окисление

Примеры использования

• Щитовые помещения на заводах с автоматическими выключателями OptiMat D400
• Контрольные пункты на конвейерных линиях, где требуется защита от случайного вмешательства
• Аварийные системы питания, требующие пломбирования для учета и контроля
• Объекты ЖКХ и коммунального хозяйства с жесткими правилами электробезопасности

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключен и обесточен
• Проверьте, чтобы винтовые зажимы были правильно затянуты - крышка должна плотно сесть без усилия
• Для пломбирования используйте одноразовые пломбы, подходящие по размеру отверстия - не применяйте самодельные материалы
• При хранении избегайте воздействия прямого солнечного света и повышенной влажности - материал пластиковый, может терять прочность
• Запасные крышки лучше хранить в оригинальной упаковке - так сохраняются габариты и целостность креплений
