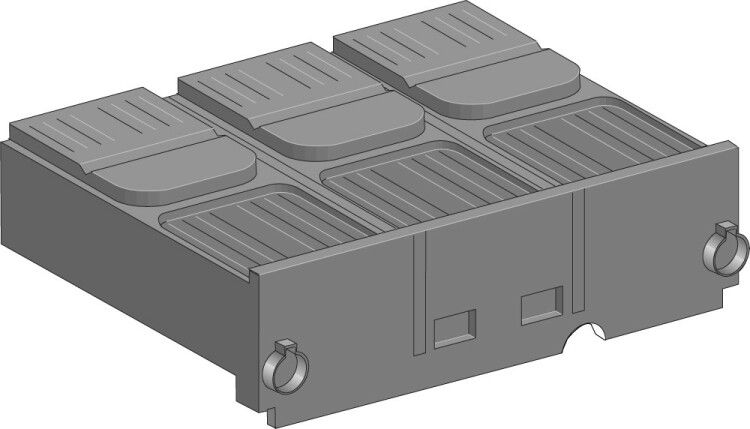

КОРОТКАЯ КЛЕММНАЯ ЗАГЛУШКА ДЛЯ 3P (400-630) | SPC-STC3-04-06 SE APC

Клеммная заглушка короткая для 3P (400-630) от Systeme Electric предназначена для защиты силовых клемм автоматических выключателей серии SystemePact CCB от случайного прикосновения. Артикул spc-stc3-04-06 применяется в стационарных и выдвижных аппаратах с током до 630 А.

Назначение и область применения

Клеммная заглушка короткая для 3P (400-630) закрывает открытые силовые клеммы автоматических выключателей SystemePact CCB, предотвращая контакт персонала с токоведущими частями. Применяется исключительно с аппаратами этой серии при заднем или втычном подключении. Подходит для установки в распределительных щитах, на станциях управления, в промышленных системах питания.

Технические характеристики

• Тип изделия: монтажный комплект
• Форма: короткая заглушка для трёхполюсной системы (3P)
• Рабочий ток: до 630 А
• Способ монтажа: винтовое крепление
• Совместима с: автоматическими выключателями SystemePact CCB номиналом 400–630 А

Совместимость и монтаж

Заглушка устанавливается только на выключатели серии SystemePact CCB с номинальным током 400 А и 630 А. Монтаж выполняется после завершения подключения проводов - заглушка фиксируется на клеммах винтами, которые уже используются для зажима шин или кабелей. Не требует дополнительных инструментов. Убедитесь, что аппарат находится под напряжением только после установки заглушки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для изоляционных элементов высоковольтного оборудования. Обеспечивает защиту уровня IP20 - препятствует доступу пальцев к токоведущим частям, но не защищает от пыли или брызг воды. Не является средством гальванической изоляции между фазами.

Преимущества

• Устраняет риск поражения электрическим током при обслуживании или осмотре
• Не требует демонтажа аппарата для установки - удобна при модификации щита
• Фиксируется теми же винтами, что и силовые соединения - снижает вероятность забыть установить
• Короткий форм-фактор позволяет использовать её даже в плотно укомплектованных щитах

Ограничения применения

• Подходит только для аппаратов SystemePact CCB с током 400–630 А - не совместима с другими сериями или меньшим током
• Не используется для переднего подключения - только для задних или втычных клемм
• Не предназначена для работы во взрывоопасных средах или условиях повышенной влажности
• Не заменяет механическую блокировку или сигнализацию - дополняет безопасность, но не создаёт автономную защиту

Примеры использования

• Защита клемм автоматического выключателя в центре управления насосной станцией
• Изолирование силовых контактов в выдвижном ящике распределительного устройства
• Обесточивание и изоляция клемм при плановой проверке в промышленном щите

Практические советы

• Перед установкой всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Убедитесь, что винты клемм затянуты правильно - слабый контакт может вызвать нагрев даже при установленной заглушке
• При использовании нескольких заглушек рядом - сохраняйте одинаковое положение для быстрого визуального определения состояния
• Не используйте заглушку как временную меру при повреждённых клеммах - замените аппарат
• Артикул spc-stc3-04-06 - единственный подходящий вариант для данной модели; другие заглушки не гарантируют герметичность и надёжность фиксации
