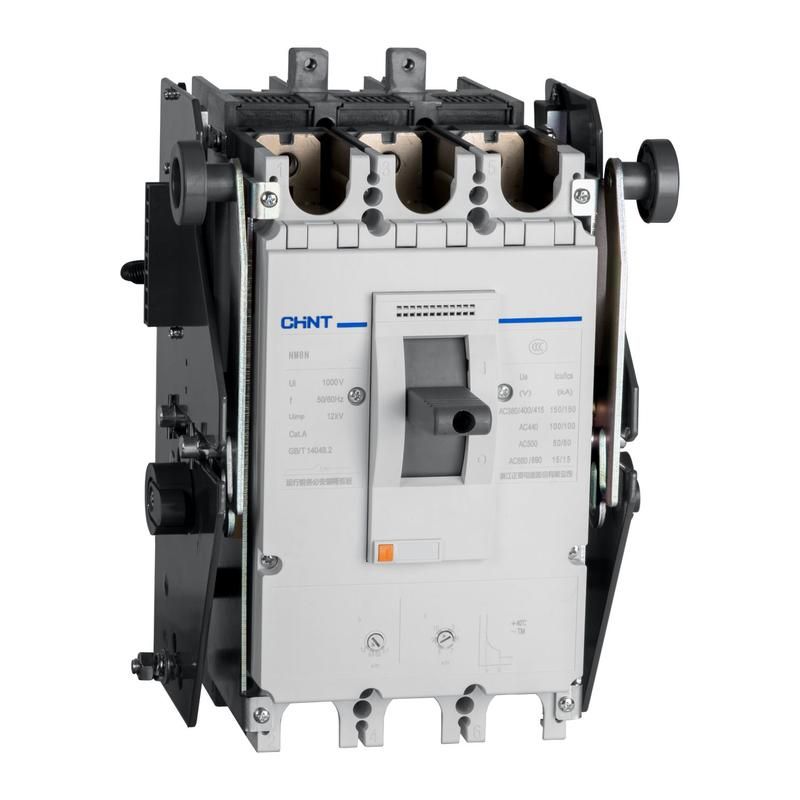

Выключатель автоматический NM8N-800Q TM 3P 700А 70кА с рег. термомаг. расцепителем (R) | 272940 CHINT

Автоматический выключатель NM8N-800Q TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Произведённый компанией CHINT, он рассчитан на работу в промышленных сетях с током до 700 А и отключающей способностью 70 кА, что делает его подходящим решением для крупных распределительных щитов, станций управления и энергоёмкого оборудования.

Назначение и область применения

Выключатель NM8N-800Q TM используется для защиты электрических цепей переменного тока (до 690 В, 50/60 Гц) и постоянного тока (до 1000 В). Он предохраняет оборудование от повреждений из-за длительной перегрузки, внезапного короткого замыкания или снижения напряжения. Подходит для установки в распределительных устройствах, на входе в цеховые сети, у двигателей средней и большой мощности, а также в системах с редкими пусками - например, насосных станциях, компрессорах, конвейерах.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Количество полюсов: 3
• Номинальный ток: 700 А
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток КЗ в сложных условиях
• Защита от перегрузки: регулируемый порог от 490 до 700 А - позволяет точно адаптировать чувствительность под нагрузку
• Защита от короткого замыкания: регулируемый порог от 3500 до 7000 А - гибкая настройка для различных типов нагрузок
• Степень защиты: IP40 - защищён от доступа проволокой и твёрдыми частицами больше 1 мм, но не герметичен
• Тип конструкции: выключатель в литом корпусе - прочная, компактная и долговечная форма исполнения

Совместимость и монтаж

Установка возможна как вертикально, так и горизонтально. Выключатель NM8N-800Q TM поддерживает подключение силовых кабелей как сверху, так и снизу корпуса - это удобно при компоновке шкафов с ограниченным пространством. Для монтажа требуется стандартная DIN-рейка шириной 35 мм. Убедитесь, что сечение кабелей соответствует номинальному току 700 А - обычно используют медные жилы с площадью сечения 2×185–2×240 мм2. Не рекомендуется использовать с кабелями меньшего сечения - риск перегрева и выхода из строя.

Безопасность и стандарты

Выключатель NM8N-800Q TM соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция исключает случайный контакт с токоведущими частями благодаря изоляционному литому корпусу. Наличие регулируемых расцепителей позволяет минимизировать ложные срабатывания и повысить точность защиты.

Преимущества

• Регулируемые параметры защиты - можно настроить пороги перегрузки и КЗ под конкретную нагрузку, а не использовать фиксированные значения
• Высокая отключающая способность (70 кА) - обеспечивает безопасность даже в зонах с высокой короткозамкнутой мощностью
• Гибкий монтаж - возможность подключения снизу и любая ориентация упрощают проектирование шкафов
• Литой корпус - повышенная механическая прочность, устойчивость к вибрациям и химическим воздействиям в промышленной среде

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах - степень защиты IP40 не обеспечивает взрывозащиту
• Не подходит для частых пусков двигателей - при более чем 10–15 запусках в час возможен преждевременный износ контактов
• Не имеет встроенного дифференциального тока - для защиты от утечек необходимо применять отдельный УЗО
• Не работает при температуре ниже -25 C и выше +70 C - требует контроля микроклимата в шкафу

Примеры использования

• Главный ввод в промышленном цехе с мощными станками (ток 600–700 А)
• Щит питания группы асинхронных двигателей на конвейере
• Распределительный пункт на объекте с высокой короткозамкнутой мощностью (например, заводская подстанция)
• Система автономного электроснабжения с дизель-генератором, где важна точная настройка защиты

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя: порог перегрузки должен быть чуть выше рабочего тока, но не превышать 700 А; порог КЗ - не менее 5×рабочего тока для двигателей
• При использовании с частотными преобразователями или импульсными источниками питания учтите возможные искажения формы тока - они могут влиять на точность срабатывания термического элемента
• Регулярно осматривайте контакты и клеммы - при работе на пределе 700 А нагрев может вызывать окисление, особенно в условиях высокой влажности
• Для обслуживания используйте только инструменты с изолированными ручками - внутренние детали находятся под напряжением даже при отключенном положении, если питание не отключено со стороны источника
