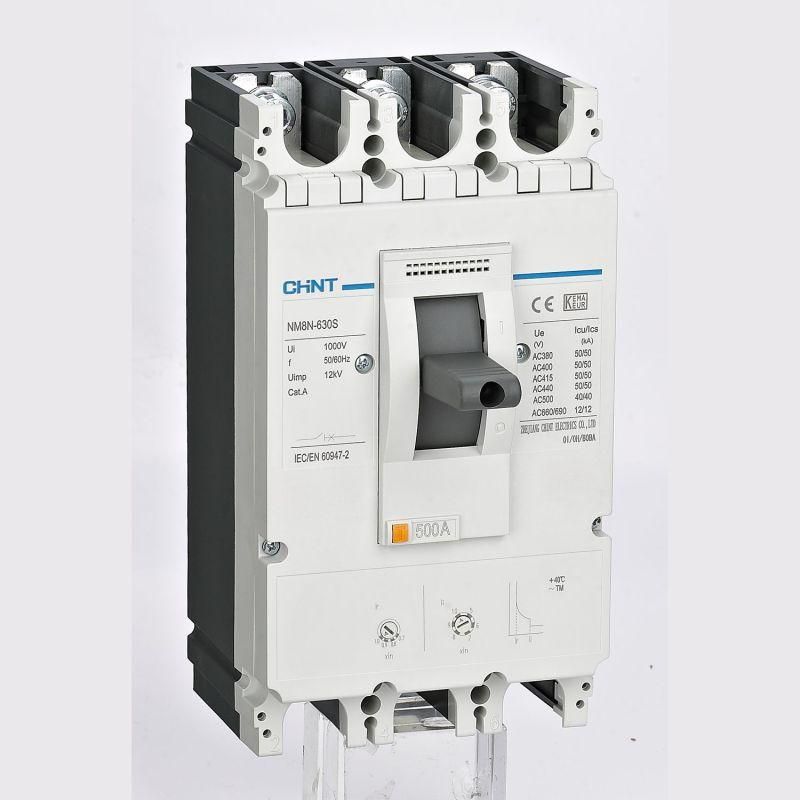

Выключатель автоматический NM8N-800Q TM 3P 800А 70кА с рег. термомаг. расцепителем (R) | 272941 CHINT

Автоматический выключатель NM8N-800Q TM с регулируемым термомагнитным расцепителем (R) от CHINT - это надёжное устройство для защиты мощных электрических цепей переменного и постоянного тока. Его высокая отключающая способность (70 кА) и широкий диапазон настроек делают его подходящим решением для промышленных объектов, где требуется точная защита оборудования от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель NM8N-800Q TM используется для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Подходит для установки в распределительных щитах промышленных предприятий, на входе в крупные потребители энергии, в системах питания станков, конвейеров, насосов и других мощных нагрузок. Также применяется там, где необходима возможность точной настройки порогов срабатывания защиты - особенно при нечастых пусках электродвигателей.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (до 1000 В постоянного тока)
• Количество полюсов: 3
• Номинальный ток: 800 А
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток КЗ на вводе
• Защита от перегрузки: регулируемый предел 560–800 А - позволяет адаптировать чувствительность под реальную нагрузку
• Защита от короткого замыкания: регулируемый предел 4000–8000 А - настраивается под уровень возможного КЗ в сети
• Степень защиты: IP40 - защищён от доступа проволокой и частицами >1 мм, но не герметичен; не предназначена для уличной или влажной среды
• Тип исполнения: выключатель в литом корпусе - прочная, компактная конструкция без открытых контактов

Совместимость и монтаж

Выключатель NM8N-800Q TM совместим со штангами и направляющими DIN-рейки стандарта EN 60715. Монтируется вертикально или горизонтально - ориентация не влияет на работу. Разрешено подключение силовых кабелей как сверху, так и снизу корпуса - удобно при сложной трассировке. Для подключения используйте кабели сечением, соответствующим току 800 А - рекомендовано сечение 1×240–3×240 мм2 медных жил. Убедитесь, что зажимы плотно затянуты согласно моменту затяжки, указанному в руководстве производителя.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Выполнено в соответствии с требованиями безопасности для оборудования класса II. Наличие сертификатов подтверждает соответствие нормам для промышленного использования в России и странах ЕАЭС.

Преимущества

• Регулируемые расцепители позволяют точно настроить защиту под конкретную нагрузку - минимизируются ложные срабатывания
• Высокая отключающая способность (70 кА) обеспечивает безопасность даже в сетях с большими токами КЗ
• Литой корпус повышает механическую прочность и исключает риск попадания внутрь сторонних предметов
• Гибкая схема подключения (сверху/снизу) упрощает проектирование и сборку щитов
• Поддержка как переменного, так и постоянного тока расширяет возможности применения

Ограничения применения

• Степень защиты IP40 не допускает использование во влажных помещениях, на улице или в местах с повышенной запылённостью - требуются дополнительные кожухи
• Не предназначен для частых операций включения/выключения - рассчитан на редкие пуски, например, при аварийном отключении или обслуживании
• Максимальный рабочий ток 800 А - нельзя использовать для цепей выше этого значения, даже временно
• Требуется профессиональная настройка расцепителей - неквалифицированная регулировка может привести к отказу защиты

Примеры использования

• Главный ввод в промышленный цех с несколькими двигателями суммарной мощностью более 500 кВт
• Щит распределения энергии на заводе с конвейерными линиями
• Защита преобразователей частоты и больших UPS-систем
• Цепи постоянного тока в солнечных электростанциях или металлургических установках

Практические советы

• Перед первым включением проверьте настройки расцепителей: ток перегрузки должен быть чуть выше максимального рабочего тока нагрузки, но не выше 800 А
• Учитывайте температурный режим окружающей среды - при температуре выше +40 C возможно снижение фактической допустимой нагрузки
• При использовании с нижним подключением убедитесь, что кабельные каналы не перегреваются - избегайте близости к другим источникам тепла
• Регулярно осматривайте контактные группы и зажимы - при длительной работе под нагрузкой возможен нагрев, который требует контроля
• Для модульных щитов выбирайте место с достаточным свободным пространством вокруг - NM8N-800Q TM имеет значительные габариты, требует доступа для обслуживания
