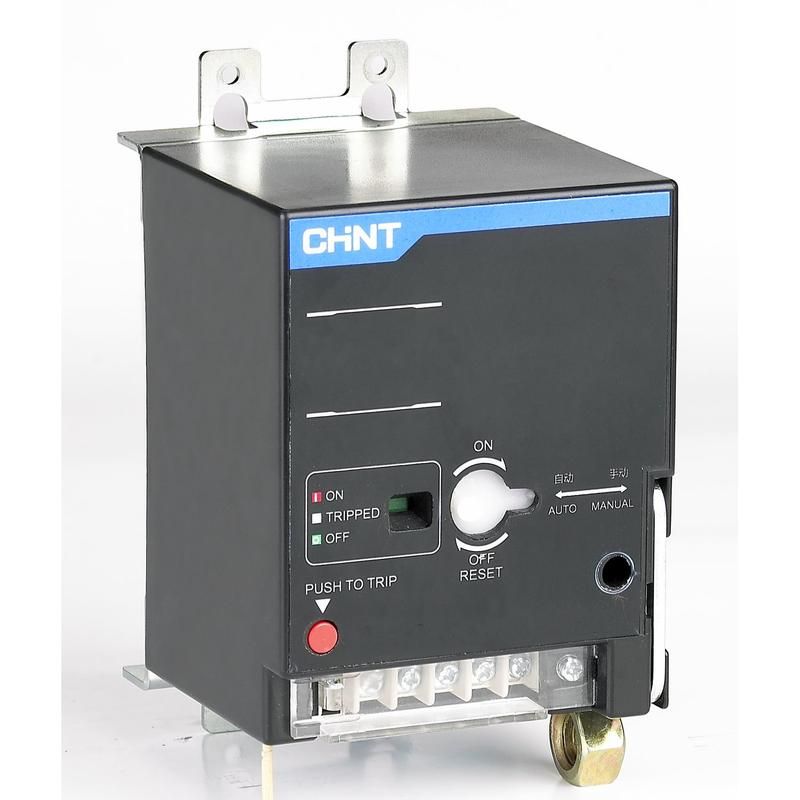

Моторный привод MD-M3 D3/A1 для NXM(S)-320(250) DC220В/AC230В (R) | 946926 CHINT

Моторный привод MD-M3 D3/A1 от CHINT предназначен для удалённого управления автоматическим выключателем NXM(S)-320(250) - позволяет включать и отключать устройство через сигнал управления, не требуя физического доступа к аппарату. Привод совместим с сетями переменного и постоянного тока на 220–230 В и применяется в системах автоматизации объектов с высокими требованиями к надёжности.

Назначение и область применения

MD-M3 D3/A1 используется для дистанционного управления автоматическими выключателями серии NXM(S)-320(250). Он обеспечивает командное включение и отключение аппарата по сигналу из системы автоматизации - например, из SCADA, PLC или пульта управления. Подходит для установки в распределительных щитах, на производствах, в энергообъектах, где требуется безопасная и быстрая реакция на аварийные ситуации или плановые переключения.

Технические характеристики

• Тип тока: AC/DC - работает как от переменного, так и от постоянного напряжения;
• Напряжение питания: 220 В (переменный ток) / 230 В (постоянный ток) - соответствует стандартным значениям в промышленных сетях;
• Тип привода: моторный - использует электродвигатель для механического перемещения рычага выключателя;
• Совместим с моделями: NXM(S)-320 и NXM(S)-250 - проверено производителем CHINT;
• Артикул: 946926 - уникальный идентификатор для заказа и замены.

Совместимость и монтаж

MD-M3 D3/A1 устанавливается непосредственно на автоматический выключатель NXM(S)-320(250) без адаптеров. Крепление выполнено по заводскому штатному крепёжу - совпадает с габаритными размерами корпуса выключателя. Для подключения используются клеммы на боковой поверхности привода - провода 0,5–2,5 мм2. Монтаж допускается только после полного отключения питания сети и выключателя. Убедитесь, что посадочная площадка на выключателе чистая и не имеет повреждений.

Безопасность и стандарты

Привод соответствует внутренним стандартам CHINT и прошёл испытания на совместимость с сериями NXM(S). Не имеет официального указания на соответствие международным нормам IEC/EN, поэтому применение вне зон с обязательной сертификацией по этим стандартам требует дополнительной оценки рисков. Работает в пределах температур от -5C до +40C - не предназначен для открытых площадок без защиты от осадков и экстремальных температур.

Преимущества

• Поддержка двух типов тока - можно использовать в системах с постоянным или переменным напряжением без замены устройства;
• Универсальная совместимость с двумя моделями выключателей - NXM(S)-320 и NXM(S)-250 - снижает запас деталей;
• Интеграция без дополнительных переходников - минимизирует точки отказа и время установки;
• Работает в составе автоматизированных систем - позволяет реализовать логические сценарии: аварийное отключение, периодическое тестирование, дистанционное обслуживание.

Ограничения применения

• Не предназначена для частого циклического включения/выключения - рекомендовано не более 10 циклов в час для продления срока службы двигателя;
• Не защищена от внешних воздействий - IP-класс не указан; не устанавливать во влажных, пыльных или агрессивных средах без дополнительной герметизации;
• Не поддерживает сигнализацию состояния - не передаёт информацию о положении контактов (включен/отключен); для этого нужен дополнительный контактный модуль;
• Не совместим с другими сериями выключателей - даже если они внешне похожи, например, NXM-100 или NXM-800.

Примеры использования

• Автоматизация технологической линии: привод отключает выключатель при превышении тока нагрузки по сигналу от термореле;
• Энергосистема предприятия: дистанционное отключение секций при плановых работах без выхода оператора в щитовую;
• Объекты с повышенной безопасностью: управление питанием оборудования из центрального пункта контроля - исключает риск человеческой ошибки.

Практические советы

• Перед установкой проверьте, что выключатель NXM(S)-320(250) находится в положении “Выкл” - иначе привод не сможет зацепить механизм;
• При подключении питания соблюдайте полярность для DC-варианта - неверное подключение может повредить электронику привода;
• Для длительной работы в условиях вибрации закрепите кабели хомутами - свободные провода могут вызвать замыкание или обрыв;
• Заменяйте MD-M3 D3/A1 только аналогичным артикулом 946926 - другие модели, даже от CHINT, могут иметь отличную механику крепления;
• Если привод не реагирует на команду - проверьте наличие напряжения на входе и целостность цепи управления, прежде чем менять сам привод.
