Выключатель автоматический NXM-250S/3Р 160A 35кА (R) | 131365 CHINT

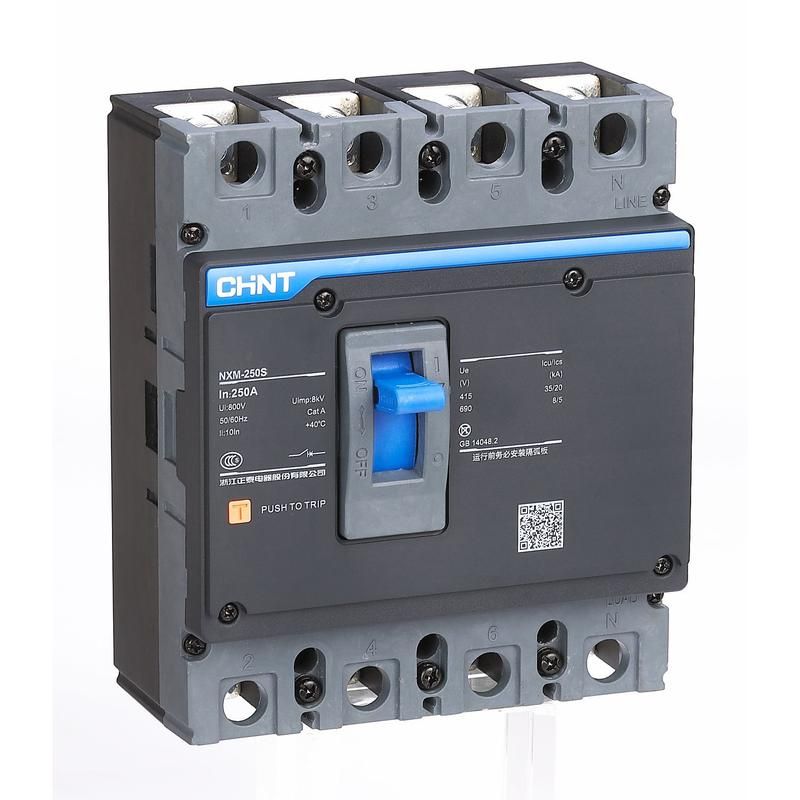

Автоматический выключатель NXM-250S (R) от CHINT - трёхполюсное устройство на 160 А с отключающей способностью 35 кА, предназначенное для надёжной защиты электрических сетей в распределительных щитах. Этот выключатель сочетает высокую коммутационную мощность, возможность удалённого управления через моторный привод и точную настройку порога срабатывания при коротком замыкании.

Назначение и область применения

NXM-250S (R) применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает силовые цепи от перегрузки, короткого замыкания и снижения напряжения ниже допустимого уровня. Подходит для установки в промышленных объектах, энергообъектах, на производствах с высокими требованиями к надёжности питания - например, на участках с частыми пусками двигателей или переменными нагрузками.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность (Icu): 35 кА при 400 В - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитан выключатель.
• Количество полюсов: 3 - управление всеми фазами одновременно, подходит для трёхфазных систем.
• Диапазон регулировки тока КЗ: 1920 А - можно задать порог срабатывания при коротком замыкании в пределах от 12×Iн до 1920 А (для 160 А - коэффициент 12).
• Тип конструкции: Выключатель в литом корпусе - герметичная, прочная конструкция, устойчивая к механическим воздействиям и внешним средам.
• Степень защиты IP30: Защита от доступа к опасным частям предметами более 2,5 мм, но не защищён от пыли и воды - требует установки внутри закрытых шкафов.
• Моторный привод: Да - позволяет дистанционно включать/выключать аппарат через сигнал управления (например, из системы АВР или SCADA).
• Указатель расцепления: Да - визуально показывает причину отключения (перегрузка, КЗ, ручное отключение).

Совместимость и монтаж

NXM-250S (R) - комплектное устройство, монтируется на DIN-рейку 35 мм. Для подключения используются болтовые зажимы - рекомендуется момент затяжки согласно руководству производителя. Моторный привод подключается к внешнему управляющему контуру (24 В DC/AC или 220 В AC). Установка возможна только в сухих помещениях, где температура не выходит за пределы -25…+70 C. Обязательно соблюдение минимальных зазоров между фазами и открытым доступом к указателю расцепления для диагностики.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Конструкция исключает самопроизвольное включение после аварийного отключения. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. Применение в системах АВР требует проверки совместимости с контроллером управления.

Преимущества

• Высокая отключающая способность (35 кА) обеспечивает безопасность даже при серьёзных авариях.
• Регулируемый порог срабатывания при КЗ (до 1920 А) позволяет точно адаптировать защиту под конкретную нагрузку.
• Моторный привод даёт возможность интеграции в автоматизированные системы без ручного вмешательства.
• Литой корпус гарантирует долговечность и устойчивость к вибрациям в промышленной среде.
• Индикация причины отключения снижает время ремонта и упрощает диагностику.

Ограничения применения

• Степень защиты IP30 запрещает использование вне закрытых шкафов - нельзя устанавливать на открытых площадках или в сырых местах.
• Не предназначен для частого включения/отключения под нагрузкой - не является контактором; длительные циклы могут снизить срок службы.
• Требуется правильная настройка тока срабатывания КЗ - неверная установка (например, слишком близко к Iн) может вызывать ложные отключения.
• Моторный привод требует наличия внешнего источника питания и сигнала управления - без них функция недоступна.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощными насосами и компрессорами.
• Защита секции АВР в больнице или серверном помещении - обеспечивает бесперебойное питание при переключении с основного на резервный источник.
• Распределительный щит на заводе с частыми пусками электродвигателей - благодаря регулируемому току КЗ исключаются ложные срабатывания при пусковых токах.

Практические советы

• Перед установкой проверьте соответствие номинального тока (160 А) нагрузке - не используйте для цепей выше 180–200 А даже временно.
• Настройку тока КЗ выполняйте только после определения максимального тока короткого замыкания в точке установки - используйте расчётные данные или измерения.
• Подключите моторный привод к надёжному источнику управления - скачки напряжения могут повредить электронику привода.
• Обеспечьте свободный доступ к указателю расцепления - он нужен для быстрого анализа причины отключения без вскрытия шкафа.
• Проверяйте состояние контактов и механизмов каждые 1–2 года - особенно при частых срабатываниях или в условиях повышенной запылённости.
