Выключатель автоматический NXM-250S/3Р 180A 35кА (R) | 131366 CHINT

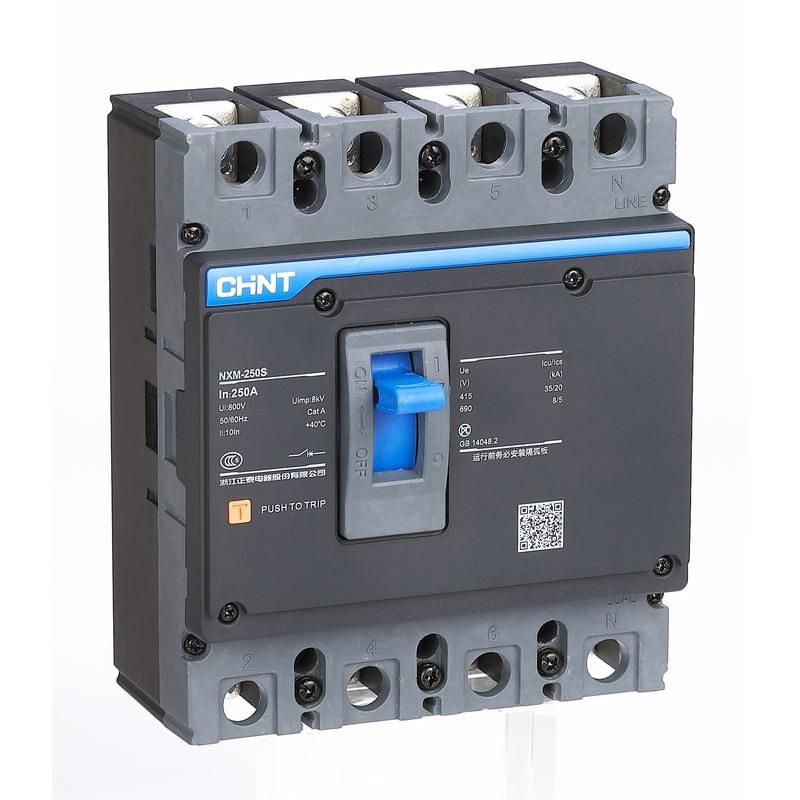

Автоматический выключатель NXM-250S (R) от CHINT - трёхполюсное устройство в литом корпусе с номинальным током 180 А и отключающей способностью 35 кА. Он предназначен для надёжной защиты электрических цепей в промышленных распределительных щитах, таких как ВРУ, АВР и ГРЩ. Моторный привод позволяет управлять выключателем дистанционно, что повышает удобство эксплуатации.

Назначение и область применения

NXM-250S (R) применяется в качестве основного коммутационного и защитного аппарата в вводно-распределительных устройствах: главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ) и системах автономного резервирования (АВР). Обеспечивает защиту от перегрузки, короткого замыкания и пониженного напряжения. Подходит для установки в промышленных объектах, где требуется высокая надёжность и возможность дистанционного управления - например, на заводах, в логистических комплексах, на насосных станциях.

Технические характеристики

• Номинальный ток: 180 А - максимальный постоянный ток, который выключатель может проводить без срабатывания защиты;
• Отключающая способность: 35 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать;
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в трёхфазной сети;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Защита от перегрузки: настраивается на 180 А - срабатывает при длительном превышении тока выше этого значения;
• Защита от короткого замыкания: порог срабатывания - 2160 А (12×Iн), обеспечивает быстрое отключение при аварийных токах;
• Степень защиты IP30 - предохраняет от доступа посторонних предметов более 2,5 мм, но не защищена от воды;
• Конструктивное исполнение: встроенное - монтируется внутрь шкафа, без внешнего корпуса;
• Моторный привод: да - позволяет включать/выключать аппарат удалённо через электропривод, без ручного контакта.

Совместимость и монтаж

NXM-250S (R) совместим со стандартными DIN-рейками шириной 35 мм. Установка осуществляется в закрытых распределительных щитах с достаточным свободным пространством вокруг для теплоотвода. Для работы с моторным приводом необходимо подвести управляющее напряжение (обычно 24–240 В переменного или постоянного тока - уточнять по документации привода). Кабельные входы рассчитаны на жилы сечением до 120 мм2. Перед монтажом проверьте соответствие посадочных размеров и зазоров в щите - габариты устройства требуют места для обслуживания и возможного теплового расширения.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50030.2. Наличие сертификатов подтверждает соответствие требованиям безопасности при работе в условиях повышенной нагрузки и частых коммутаций.

Преимущества

• Высокая отключающая способность (35 кА) - обеспечивает безопасную работу даже при серьёзных авариях;
• Интегрированный моторный привод - исключает необходимость ручного доступа к щиту, повышает безопасность и удобство управления;
• Литой корпус - прочный, герметичный, устойчивый к механическим воздействиям и химическим средам внутри щита;
• Чёткая настройка расцепителей - позволяет точно адаптировать защиту под конкретную нагрузку без лишней чувствительности;
• Совместимость с серией NXM(S) - легко заменяется другими моделями из этой же линейки при необходимости масштабирования системы.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды; использовать можно только во внутренних помещениях с контролируемыми условиями;
• Максимальный ток 180 А - не подходит для цепей с потреблением свыше этого значения;
• Требуется наличие управляющего напряжения для моторного привода - без него функция дистанционного управления недоступна;
• Не имеет встроенной защиты от пониженного напряжения - эта функция реализуется внешними реле или контроллерами, которые должны быть подключены дополнительно.

Примеры использования

• Главный ввод в промышленном цехе с мощностью до 120 кВт - NXM-250S (R) обеспечивает защиту всей линии;
• Система АВР на объекте с критической нагрузкой - моторный привод позволяет автоматически переключать питание при отказе основного источника;
• Распределительный щит на насосной станции - выдерживает пусковые токи двигателей и отключает при КЗ;
• Централизованное управление несколькими щитами - один оператор может дистанционно отключать несколько NXM-250S (R) через центральный пункт контроля.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки не превышал 180 А - даже кратковременные перегрузки могут вызывать ложные срабатывания;
• При использовании моторного привода убедитесь, что источник питания привода стабилен и соответствует заявленному диапазону - скачки напряжения могут повредить механизм;
• Не забудьте про термическое расширение - оставьте минимум 50 мм свободного пространства сверху и сбоку от выключателя для лучшей вентиляции;
• При замене старого автомата - используйте тот же артикул 131366 или аналог из серии NXM(S); другие модели могут иметь отличные габариты или контактные параметры;
• Регулярно проверяйте состояние контактов и клемм - особенно после многократных срабатываний при КЗ.
