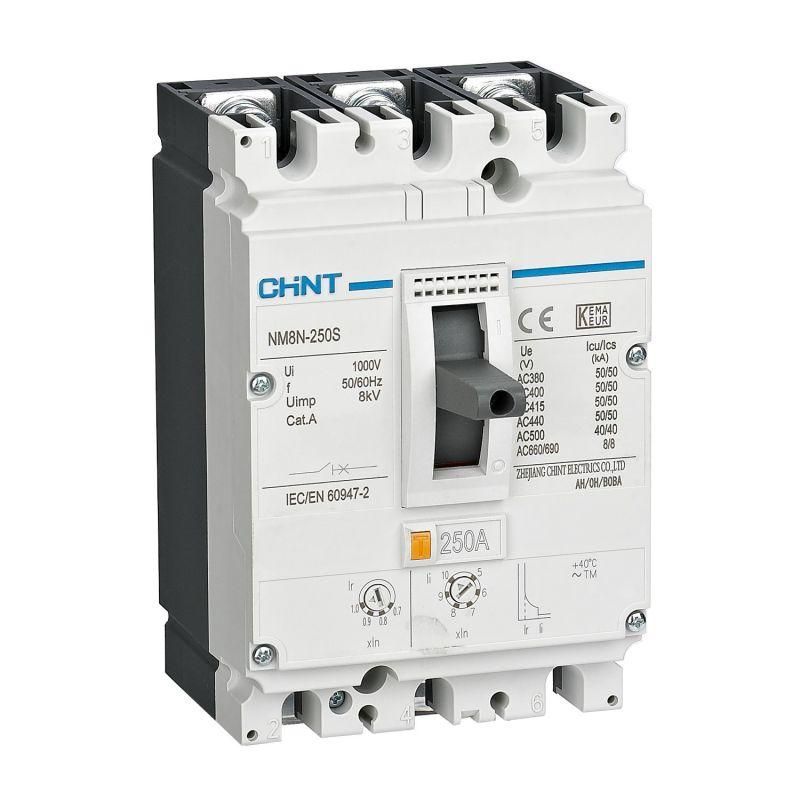

Выключатель автоматический защиты двигателя NM8N-250S M 180А 50кА 3P (R) | 271429 CHINT

Автоматический выключатель защиты двигателя CHINT NM8N-250S M 180А 50кА 3P (R) предназначен для защиты электродвигателей от перегрузок и коротких замыканий в промышленных сетях до 690 В. Этот аппарат сочетает надежную механическую прочность и точную тепловую защиту, что делает его популярным решением для оборудования на заводах и производственных линиях.

Назначение и область применения

Выключатель CHINT NM8N-250S M 180А 50кА 3P (R) используется для коммутации и защиты трехфазных электродвигателей мощностью до 180 А. Он защищает оборудование от длительной перегрузки, внезапного скачка тока и короткого замыкания. Применяется в системах управления насосами, компрессорами, конвейерами, вентиляторами и другим промышленным оборудованием, где требуется надежная и быстрая аварийная отсечка.

Технические характеристики

• Номинальное напряжение: 690 В - работает в высоковольтных трёхфазных сетях промышленного типа.
• Количество полюсов: 3 - обеспечивает защиту всех фаз одновременно.
• Номинальный ток: 180 А - максимальный постоянный ток, который выдерживается без срабатывания защиты.
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Степень защиты: IP40 - защищён от доступа инструментов и частиц крупнее 1 мм, но не герметичен и не рассчитан на воздействие воды или пыли из окружающей среды.

Совместимость и монтаж

Выключатель NM8N-250S M 180А 50кА 3P (R) устанавливается на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводников сечением до 95 мм2. Для правильного монтажа важно соблюдать момент затяжки контактов - указан в руководстве производителя. Устройство не требует внешнего термореле - защита от перегрузки встроена. Подключение выполняется через верхние и нижние зажимы - направление питания не имеет значения.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей и IEC/EN 60947-4-1 для устройств защиты двигателей. Конструкция выполнена из самозагасающего материала, предотвращающего распространение пламени. Наличие механизма ручного отключения позволяет выполнять обслуживание без риска случайного включения.

Преимущества

• Универсальная защита: совмещает функции автомата и теплового реле в одном корпусе.
• Высокая отключающая способность (50 кА): подходит для установки в местах с высокими токами КЗ - например, рядом с распределительными щитами.
• Механизм сброса после срабатывания: легко восстановить работу после аварии - достаточно перевести рычаг в положение “OFF”, затем снова в “ON”.
• Индикация состояния: визуальное определение положения контакта (“I/O”) снижает время диагностики.

Ограничения применения

Выключатель NM8N-250S M 180А 50кА 3P (R) не предназначен для работы во взрывоопасных зонах, на открытом воздухе без защиты или в условиях повышенной запылённости - степень защиты IP40 исключает контакт с пылью и брызгами воды. Также он не подходит для частых циклов включения-выключения - не является устройством для частого коммутирования. Для таких задач рекомендуются контакторы с дополнительной защитой.

Примеры использования

• Защита двигателя воздушного компрессора на автомобильном заводе.
• Контроль тока насосной группы в системе водоснабжения промышленного объекта.
• Обеспечение безопасности конвейера на пищевом производстве.
• Распределительный щит с несколькими двигателями - каждый питается через отдельный NM8N-250S M 180А 50кА 3P (R).

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя (180 А) - если двигатель потребляет меньше, выбирайте меньший номинал для более точной защиты.
• Не используйте этот выключатель как основной рубильник - он не рассчитан на частые операции вручную.
• Убедитесь, что температура окружающей среды не превышает +40 C - выше этого порога возможны ложные срабатывания.
• При групповой установке нескольких аппаратов оставляйте минимальный зазор 10 мм между ними для лучшего теплоотвода.
• Артикул 271429 - это именно модель с буквой “R” в конце - она указывает на тип расцепления (термомагнитный), отличный от других вариаций серии NM8N.
