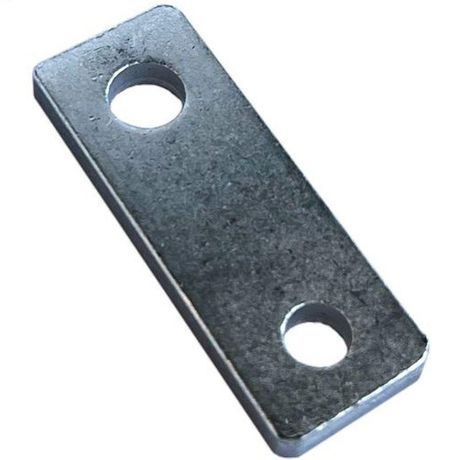

Внешний вывод для переднего присоединения, NXM-250/320 | 844985 CHINT

Вывод внешний для переднего присоединения NXM-250/320, расширитель полюсов (клемм) 3-пол. от бренда CHINT предназначен для увеличения числа контактных групп на автоматических выключателях серии NXM-250/320, обеспечивая гибкую коммутацию в распределительных щитах. Артикул 844985 позволяет легко заменить или модифицировать существующую схему без замены основного устройства.

Назначение и область применения

Этот вывод используется для подключения дополнительных цепей управления, сигнализации или измерения к автоматическим выключателям NXM-250/320. Он устанавливается спереди, что исключает необходимость вскрытия корпуса выключателя. Подходит для систем, где требуется расширить функциональность без изменения базового оборудования - например, для подключения контакторов, реле времени, датчиков состояния или индикационных ламп.

Технические характеристики

• Тип: Расширитель полюсов (клемм) для переднего присоединения
• Количество полюсов: 3
• Совместим с сериями: NXM-250, NXM-320
• Метод установки: Переднее присоединение - фиксируется поверх лицевой панели выключателя
• Максимальный ток: соответствует номинальному току выключателя NXM-250/320 (до 320 А)
• Материал контактов: Серебряный сплав, устойчивый к окислению
• Изоляция: Самозатухающий термопластик, класс горючести UL94 V-0

Совместимость и монтаж

Расширитель совместим только с автоматическими выключателями CHINT серии NXM-250 и NXM-320. Установка выполняется без инструментов: устройство просто защёлкивается на переднюю часть выключателя до характерного щелчка. Кабельные соединения осуществляются через доступные зажимы на лицевой стороне. Обязательно проверьте, чтобы выключатель был отключен и обесточен перед монтажом. Не используйте с другими сериями - даже внешне похожими - это может повредить контакты или нарушить работу защиты.

Преимущества

• Не требует демонтажа автомата - экономит время при модернизации
• Увеличивает количество свободных клемм без замены всего устройства
• Защищённая конструкция снижает риск случайного прикосновения к токоведущим частям
• Стандартная форма и цвет позволяют легко идентифицировать тип подключения в щите

Ограничения применения

• Не предназначена для работы в условиях постоянной вибрации выше 1g - возможна потеря контакта
• Запрещено использовать в средах с высокой концентрацией масел, растворителей или агрессивных паров - материал изоляции не рассчитан на такие воздействия
• Не поддерживает подключение силовых проводов большего сечения, чем допустимо для самого выключателя NXM-250/320
• Не является средством защиты - не имеет собственной тепловой или электромагнитной отсечки

Примеры использования

• Подключение сигнальной лампы «Автомат в положении ON/OFF» к трём полюсам одного выключателя
• Добавление вспомогательного контакта для управления пускателем в цепи конвейера
• Присоединение датчика температуры или контрольного реле к каждому из трёх полюсов в трехфазной сети
• Реализация системы удалённой индикации аварийного отключения в распределительном шкафу

Практические советы

• Перед установкой убедитесь, что выключатель NXM-250/320 полностью закрыт и не имеет механических повреждений на лицевой панели
• При использовании нескольких расширителей - располагайте их в одном уровне, чтобы избежать перегрузки одной стороны корпуса
• Обозначьте все новые клеммы этикетками - особенно если они используются для слаботочных сигналов
• Проверяйте затяжку винтов клемм после первого включения - нагрев может вызвать ослабление контакта
• Артикул 844985 можно заказывать запасными единицами - он часто нужен при доработке уже смонтированных щитов
