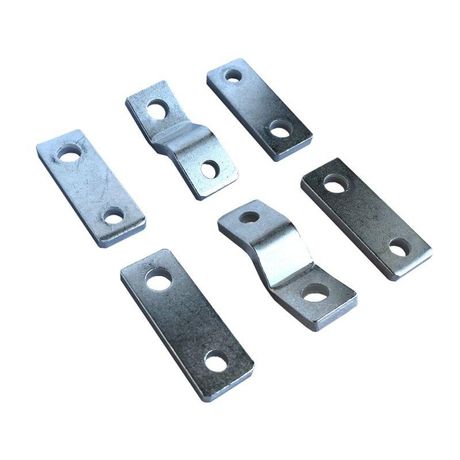

Комплект внешних выводов для переднего присоединения NXM-125(63), 3P (R) (6шт) | 404949 CHINT

Комплект внешних выводов для переднего присоединения NXM-125(63) 3P (R) (6шт) от CHINT предназначен для расширения числа полюсов автоматического выключателя серии NXM(S), обеспечивая удобное и надёжное переднее подключение проводов. Этот комплект позволяет модернизировать существующую установку без замены всего аппарата.

Назначение и область применения

Комплект внешних выводов NXM-125(63) 3P (R) (6шт) используется для увеличения количества доступных полюсов у автоматических выключателей серии NXM(S). Он позволяет подключить три дополнительных фазы через переднюю панель, что особенно полезно при ограниченном пространстве в щите или необходимости сохранить уже установленный корпус выключателя. Применяется в распределительных щитах промышленного и коммерческого назначения - например, на участках с многофазными нагрузками: насосы, компрессоры, системы вентиляции.

Технические характеристики

• Количество полюсов: 3
• Тип подключения: переднее (фронтальное)
• Совместим с выключателями серии NXM-125 и NXM-63
• Количество клемм: 6 штук (по 2 на каждый полюс - вход и выход)
• Материал контактов: медный сплав с серебряным покрытием
• Рабочий ток: до 125 A (для NXM-125) / до 63 A (для NXM-63)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям)

Совместимость и монтаж

Комплект NXM-125(63) 3P (R) (6шт) устанавливается исключительно на автоматы серии NXM(S) от CHINT. Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Снять лицевую крышку автомата;
• Закрепить комплект на специальных направляющих защёлках;
• Подключить провода к клеммам - зажимы рассчитаны на сечение жил до 25 мм2;
• Установить крышку обратно и проверить плотность соединений.

Не допускается использование с другими сериями автоматов - даже если они имеют аналогичную габаритную высоту. Несовместимость может привести к перегреву или потере контакта.

Безопасность и стандарты

Комплект соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Каждый элемент проходит тестирование на термическую стойкость и механическую прочность. Материалы клемм не поддерживают горение и устойчивы к окислению. Устройство предназначено для работы внутри закрытых распределительных устройств - не для открытой установки.

Преимущества

• Экономия времени и средств - не требуется менять весь автомат, достаточно добавить полюса;
• Переднее подключение упрощает обслуживание и диагностику - не нужно откручивать задние клеммы;
• Высокая надёжность контактов благодаря серебряному покрытию и усилию зажима, оптимизированному под токи до 125 А;
• Чёткая маркировка клемм - вход/выход легко различаются визуально.

Ограничения применения

• Не применяется с автоматами других брендов - совместим только с NXM(S) от CHINT;
• Не предназначен для использования вне щита - отсутствует защита от влаги и пыли;
• Не рекомендован для циклических нагрузок выше 80% от номинала без принудительной вентиляции;
• Не поддерживает подключение многожильных проводов без наконечников - возможна потеря контакта из-за деформации жил.

Примеры использования

• Добавление третьей фазы к двухполюсному автомату в системе управления конвейером;
• Расширение количества отходящих линий в щите без замены основного устройства;
• Обновление старой установки с NXM-63 до трёхфазной схемы без переустановки DIN-рейки;
• Использование в системах автономного питания с несколькими источниками.

Практические советы

• Перед установкой проверьте, чтобы номинал автомата (125 А или 63 А) соответствовал вашей нагрузке - комплект работает в паре с ним;
• Используйте наконечники типа ШП или ШЛ для многожильных проводов - это предотвращает ослабление контакта после нескольких циклов нагрева;
• После монтажа обязательно проверьте затяжку клемм - слабый контакт вызывает перегрев;
• Не используйте этот комплект в условиях повышенной влажности, химически активной среды или на открытом воздухе - он не имеет защиты выше IP20;
• Артикул 404949 всегда указывайте при заказе - так вы получите именно тот комплект, который совместим с вашим NXM-125(63).
