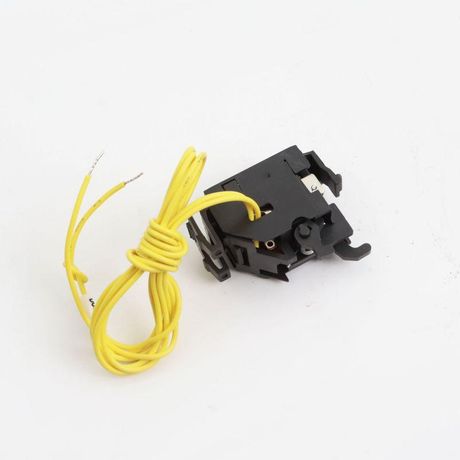

Независимый расцепитель SHT для MGS125 напряжение DC24 | SHT-MGS125DC24R DKC ДКС

Независимый расцепитель SHT для MGS125 напряжение DC24 - устройство для удалённого отключения автомата в литом корпусе, совместимое с сериями YON MAX MGS. Применяется в системах управления, где требуется дистанционный контроль цепи без физического воздействия на выключатель.

Назначение и область применения

Независимый расцепитель SHT для MGS125 напряжение DC24 используется для дистанционного отключения автоматических выключателей в литом корпусе типа MGS125. Он активируется внешним сигналом - подачей постоянного тока 24 В - и механически размыкает контакты автомата. Подходит для установки в щитах управления, на производстве, в энергообъектах, где важно отключить нагрузку издалека: например, при аварии, по команде АСУ ТП или при срабатывании системы безопасности.

Технические характеристики

• Тип: Независимый расцепитель - работает независимо от основной защиты автомата;
• Напряжение срабатывания: DC 24 В - требует источник постоянного тока, несовместим с переменным;
• Совместим с: Автоматическими выключателями серии YON MAX MGS, модель MGS125;
• Монтаж: Крепится на штангу выключателя, не требует дополнительного места в щите;
• Электрическая мощность потребления: низкая - оптимизирован для работы с контроллерами и слаботочными цепями.

Совместимость и монтаж

Независимый расцепитель SHT для MGS125 напряжение DC24 устанавливается исключительно на автоматы серии YON MAX MGS, в частности на модели MGS125. Совместимость проверена производителем - другие типы выключателей не поддерживаются. Монтаж выполняется путём защёлкивания на специальную направляющую на боковой стенке автомата. Для подключения используются два провода: положительный (+) и отрицательный (-) от источника DC 24 В. Перед установкой убедитесь, что питание отключено. После монтажа проверьте работу: подайте 24 В - расцепитель должен сработать, вызвав отключение автомата.

Безопасность и стандарты

Изделие соответствует требованиям международных норм на устройства коммутации и управления. Произведено в рамках системы качества DKC. Сертификация на соответствие IEC/EN 60947-2 обеспечивает надёжность и безопасность при работе в промышленных условиях. Устройство не содержит опасных материалов и не создаёт помех в радиочастотном спектре.

Преимущества

• Не требует модификации автомата - устанавливается без сверления и доработки;
• Работает при любых токах нагрузки - отключение происходит механически, вне зависимости от величины тока;
• Высокая надёжность срабатывания - минимум отказов даже при длительной эксплуатации;
• Поддерживается официальной сервисной сетью DKC - запчасти и замена доступны в России.

Ограничения применения

• Не работает при отсутствии питания DC 24 В - при сбое в цепи управления отключение невозможно;
• Нельзя использовать с переменным током - AC 24 В не подойдёт;
• Совместим только с MGS125 - не подходит для других моделей MGS (например, MGS160, MGS250) или выключателей других брендов;
• Не предназначены для частого включения/выключения - рекомендованная частота до 10 раз в час; при более высокой нагрузке возможен износ механизма.

Примеры использования

• На конвейере: при срабатывании датчика перегрузки - расцепитель отключает MGS125 через PLC;
• В системе пожарной сигнализации: при тревоге - подаётся сигнал DC 24 В, и автомат отключает электрооборудование зоны;
• В промышленном щите: оператор с пульта управляет отключением группы оборудования без доступа к самому автомату.

Практические советы

• Перед покупкой проверьте модель автомата - он должен быть именно MGS125, а не другая версия;
• Используйте качественный источник DC 24 В с достаточной мощностью - минимальный ток срабатывания указан в документации DKC;
• При монтаже не затягивайте крепления слишком сильно - можно повредить пластиковые элементы;
• Обозначьте провода на схеме: “SHT-MGS125DC24R - отключение” - так проще диагностировать проблему;
• Закажите запасной расцепитель - при выходе из строя замена занимает менее 10 минут.
