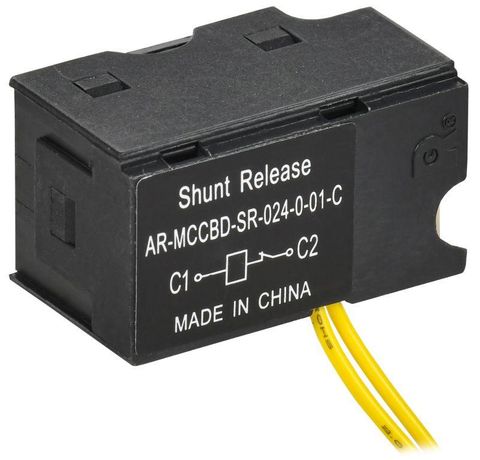

Независимый расцепитель левый 24В DC для MCCB типоразмер S | AR-MCCBD-SR-024-0-01-C IEK ARMAT

Расцепитель независимый левый 24В DC для автоматического выключателя типоразмер S от IEK (ИЭК), артикул ar-mccbd-sr-024-0-01-c, обеспечивает дистанционное отключение автомата в сериях ARMAT без механического воздействия. Подходит для систем управления, где требуется безопасное удалённое отключение нагрузки.

Назначение и область применения

Расцепитель независимый левый 24В DC используется для дистанционного отключения автоматических выключателей типа S из серии ARMAT. Он активируется сигналом постоянного тока 24 В - например, от кнопки аварийной остановки, системы безопасности или PLC. Применяется там, где нельзя физически доходить до выключателя: на высоких участках, в опасных зонах, в распределительных щитах с ограниченным доступом.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания: 24 В
• Совместимость: только с автоматическими выключателями типоразмера S серии ARMAT
• Количество переключающих контактов: 0 - устройство не коммутирует силовые цепи, только управляет механизмом отключения автомата
• Монтаж: устанавливается слева на корпусе автомата, совпадает с конструкцией левого расцепителя серии ARMAT

Совместимость и монтаж

Расцепитель независимый левый 24В DC для автоматического выключателя типоразмер S совместим исключительно с выключателями серии ARMAT, имеющими соответствующую посадочную площадку слева. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требует. Перед установкой проверьте, что выключатель имеет свободный левый борт и не занят другим модулем (например, расцепителем максимального тока или сигнализатором положения). Нельзя использовать с выключателями других серий или типоразмеров - даже если они кажутся внешне похожими.

Безопасность и стандарты

Устройство соответствует требованиям к компонентам для распределительных устройств по ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает надёжное отключение при номинальном напряжении 24 В DC +-10%. Не содержит взрывоопасных материалов, работает в условиях, допустимых для внутренней установки в электрошкафах.

Преимущества

• Не требует внешнего источника питания выше 24 В - легко интегрируется в промышленные системы управления
• Быстрая установка без инструментов - снижает время монтажа и обслуживания
• Левое расположение позволяет сохранить правую сторону автомата для других функций (например, сигнализации)
• Высокая надёжность срабатывания при длительной эксплуатации в условиях вибраций и перепадов температур

Ограничения применения

• Не работает при напряжении ниже 20 В или выше 28 В - возможны отказы срабатывания
• Не предназначена для работы в открытой среде, на улице или во влажных помещениях без защиты шкафа
• Не заменяет расцепители минимального/максимального тока - только дистанционное отключение
• Не поддерживает импульсное питание - необходимо стабильное постоянное напряжение
• Не совместим с выключателями других брендов, даже если имеют типоразмер S

Примеры использования

• Автоматическая остановка конвейера при сработке датчика перегрева
• Аварийное отключение оборудования в зоне повышенной опасности через кнопку E-stop
• Удалённое отключение группы автоматов из центрального пункта управления
• Интеграция в систему SCADA для дистанционного контроля состояния сети

Практические советы

• Перед монтажом убедитесь, что автоматический выключатель находится в положении «выкл» - чтобы избежать случайного включения при подключении
• Проверяйте полярность проводов: +24 В и GND должны быть подключены правильно - неверная полярность не повредит устройство, но не вызовет срабатывания
• Используйте экранированные кабели для управления, особенно если линии проходят рядом с силовыми цепями - это предотвращает ложные срабатывания
• При использовании нескольких расцепителей на одном щите следите, чтобы суммарный ток потребления всех устройств не превышал мощность вашего источника 24 В DC
• Запомните: этот расцепитель - только исполнительный элемент. Для управления нужен внешний контроллер, кнопка или реле
