Независимый расцепитель SHT для MGS250 напряжение DC24 | SHT-MGS250DC24R DKC ДКС

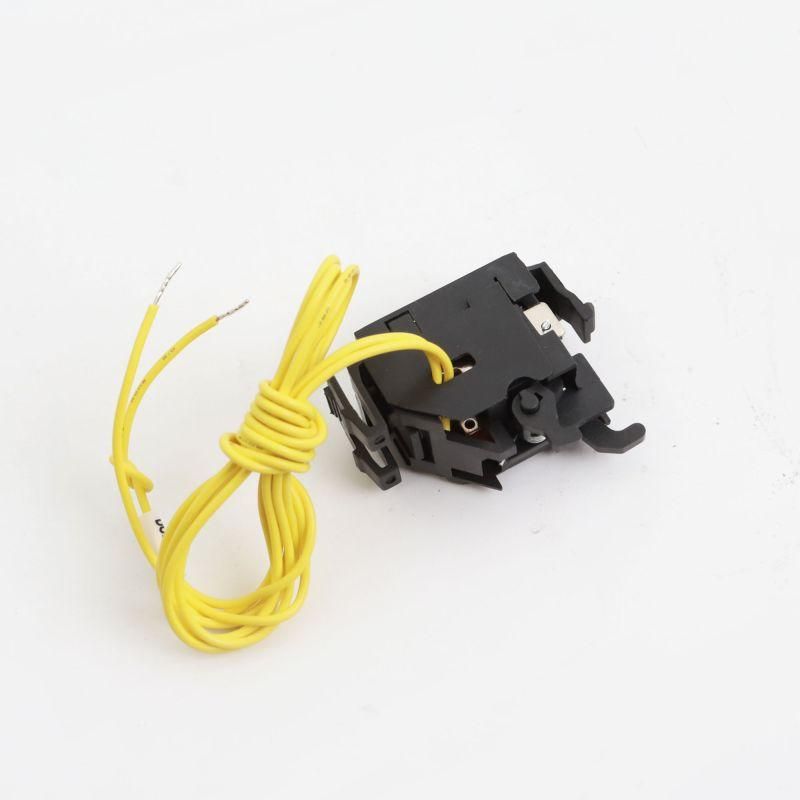

Независимый расцепитель SHT для MGS250 напряжение DC24 - устройство для удалённого отключения автомата в литом корпусе, совместимое с сериями YON MAX MGS. Применяется в системах управления, где требуется дистанционный контроль питания без физического доступа к выключателю.

Назначение и область применения

Независимый расцепитель SHT для MGS250 напряжение DC24 используется для дистанционного отключения автоматических выключателей в литом корпусе типа MGS250. Он активируется внешним сигналом - подачей постоянного тока 24 В - и механически размыкает цепь через защёлку выключателя. Подходит для установки в системы автоматизации, пожарной сигнализации, энергоэффективного управления и аварийного отключения на объектах с высокой степенью ответственности.

Технические характеристики

• Тип: Независимый расцепитель - работает независимо от основного механизма защиты выключателя;
• Напряжение срабатывания: DC 24 В - требует источник постоянного тока, несовместим с переменным;
• Совместимость: Только с автоматическими выключателями серии YON MAX MGS, в частности моделью MGS250;
• Механизм: Электромагнитный - при подаче напряжения якорь перемещается и освобождает защёлку расцепления;
• Рабочий ток катушки: Указан производителем, не превышает допустимые значения для надёжного срабатывания;
• Индикация: Отсутствует - состояние срабатывания определяется визуально по положению рычага выключателя.

Совместимость и монтаж

Независимый расцепитель SHT для MGS250 напряжение DC24 устанавливается исключительно на автоматы серии YON MAX MGS, в том числе на модели MGS250. Монтаж выполняется путём защёлкивания на специальный крепёжный штырь рядом с механизмом расцепления. Перед установкой необходимо отключить питание и проверить соответствие типоразмера. Кабель подводится к контактам расцепителя - полярность важна: + и − должны соответствовать маркировке на корпусе устройства. После монтажа рекомендуется провести тестовое срабатывание при подаче 24 В постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям международных норм на коммутационную аппаратуру. Произведено компанией DKC (ДКС) в рамках стандартизированной серии YON MAX MGS. Сертификация по ГОСТ Р 50030.2 и IEC 60947-2 обеспечивает безопасность работы в промышленных условиях. Не содержит опасных материалов и не требует специальных мер обращения при замене.

Преимущества

• Высокая надёжность срабатывания благодаря электромагнитному принципу действия;
• Простота интеграции в существующие системы управления без доработки выключателя;
• Фиксированный интерфейс совместимости - минимизация ошибок при подборе;
• Не влияет на токовые характеристики автомата - не изменяет класс отключения или пределы защиты.

Ограничения применения

• Не работает при отсутствии источника постоянного тока 24 В - нельзя использовать с AC 24 В или другими напряжениями;
• Поддерживается только для моделей MGS250 из серии YON MAX MGS - не совместим с другими бренда́ми или сериями автоматов;
• Не предназначена для частых циклов включения/выключения - длительная подача напряжения может вызвать перегрев катушки;
• Не имеет встроенной индикации состояния - требуется внешний контроль через PLC, индикаторы или визуальная проверка.

Примеры использования

• Аварийное отключение оборудования при сработавшей пожарной сигнализации;
• Дистанционное отключение линии в центре управления технологическим процессом;
• Интеграция в системы безопасности на заводах - отключение участка при обнаружении утечки газа или перегрузки;
• Управление питанием станков или конвейеров через контроллер PLC с логикой “при отказе - отключить”.

Практические советы

• Перед установкой убедитесь, что ваш автомат - именно MGS250 из серии YON MAX MGS; другие модели не подходят даже при одинаковом номинале;
• Используйте качественный источник DC 24 В с достаточной мощностью - недостаток тока может привести к медленному или неполному срабатыванию;
• Не оставляйте напряжение на катушке дольше, чем необходимо - это снижает срок службы расцепителя;
• Проверьте правильность подключения полярности перед первым запуском - неверная полярность не повредит устройство, но не вызовет срабатывания;
• При обслуживании всегда отключайте питание как самого автомата, так и цепи управления расцепителем.
