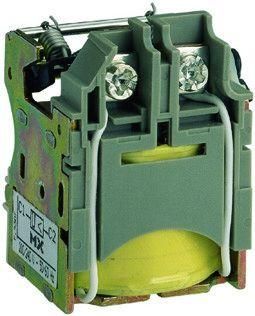

НЕЗАВИСИМЫЙ MX DC24V ПРАВЫЙ (630) | SPD-MXD-06-R Systeme Electric РАСЦЕПИТЕЛЬ APC

Расцепитель независимый MX DC24V правый (630) от Systeme Electric предназначен для дистанционного отключения автоматического выключателя при подаче управляющего сигнала. Устройство совместимо с сериями SystemePact CCB и устанавливается справа под передней крышкой выключателя, обеспечивая надёжную работу в системах с постоянным током 24 В.

Назначение и область применения

Расцепитель независимый MX DC24V правый (630) используется для удалённого отключения автоматического выключателя без физического воздействия на рукоятку. Он активируется при подаче напряжения 24 В постоянного тока на катушку расцепителя. Применяется в системах автоматизации, где требуется дистанционное управление питанием - например, в промышленных щитах, на конвейерах, в системах безопасности или при аварийном отключении.

Технические характеристики

• Тип: независимый расцепитель (не зависит от тока нагрузки)
• Род тока: постоянный (DC)
• Напряжение управления: 24 В
• Диапазон срабатывания: 0,7–1,1 А (ток, необходимый для запуска механизма)
• Гарантийный срок: 24 месяца
• Максимальный номинальный ток выключателя, с которым совместим: 630 А
• Положение установки: правостороннее (монтаж справа под передней крышкой)

Совместимость и монтаж

Расцепитель независимый MX DC24V правый (630) предназначен исключительно для автоматических выключателей серии SystemePact CCB DC. Монтаж выполняется только под передней крышкой выключателя, на правой стороне корпуса. Для установки необходимо открыть крышку, зафиксировать расцепитель в предусмотренном гнезде и подключить управляющие провода. Подключение осуществляется к внешнему источнику 24 В постоянного тока. Не совместим с другими сериями выключателей, даже от того же бренда.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов коммутационной аппаратуры. Гарантированная работа при температуре окружающей среды, указанной для серии SystemePact CCB. Отсутствие явного указания IP-класса означает, что устройство предназначено для внутреннего монтажа в закрытых щитах - не рассчитано на открытую установку или агрессивные среды.

Преимущества

• Стабильное срабатывание при точном напряжении 24 В DC - минимум ложных срабатываний
• Правосторонняя установка позволяет оптимизировать расположение проводов в плотных щитах
• Не требует дополнительного питания для удержания - срабатывает импульсом
• Интегрирован в конструкцию системы SystemePact CCB - гарантирует механическую и электрическую совместимость

Ограничения применения

• Не работает при переменном токе - только 24 В постоянного тока
• Не подходит для выключателей других серий, даже если они имеют аналогичный номинал
• Не имеет функции самоблокировки - после срабатывания требует ручного возврата выключателя в положение «вкл»
• Не предназначен для частого включения/выключения - рекомендовано до 500 операций в год
• Требует наличия внешнего источника 24 В DC - не содержит собственного блока питания

Примеры использования

• Автоматическое отключение оборудования при сработавшей пожарной сигнализации
• Дистанционное отключение станка из пункта управления
• Энергосбережение: отключение неиспользуемых участков цепи через PLC
• Обеспечение безопасности персонала - быстрое отключение питания при аварии

Практические советы

• Перед установкой проверьте соответствие модели выключателя - только SystemePact CCB DC с номиналом 630 А
• Убедитесь, что источник 24 В DC способен обеспечивать ток не менее 1,1 А при старте
• Подключайте провода к клеммам расцепителя строго по полярности - неверная полярность может повредить катушку
• При проектировании учтите, что расцепитель занимает место справа - это влияет на планировку шины и кабельных трасс
• Не используйте в условиях повышенной вибрации без дополнительной фиксации - хотя механизм прочный, длительная вибрация снижает долговечность контактов
