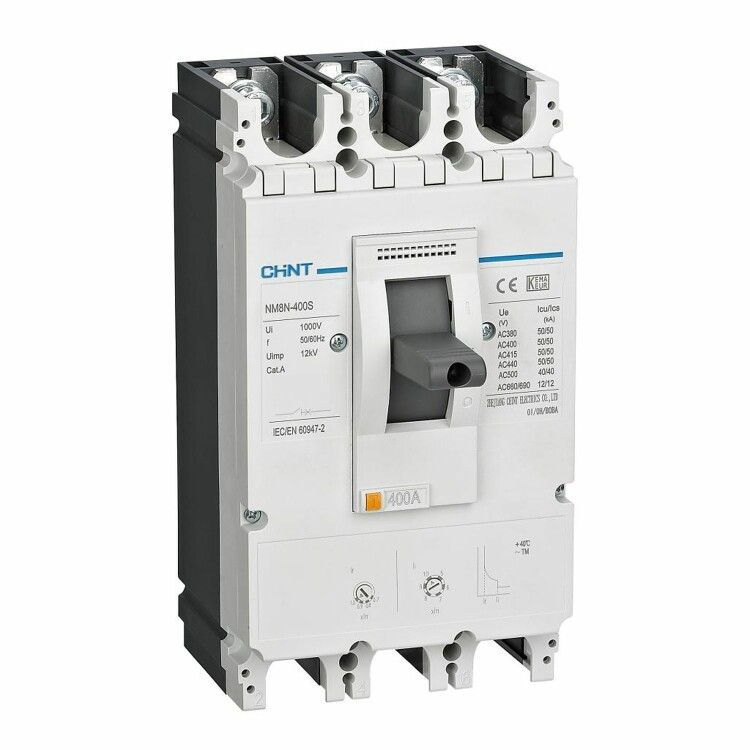

Выключатель автоматический NM8N-400H TM 3P 400А 100кА с рег. термомаг. расцепителем (R) | 268974 CHINT

Автоматический выключатель NM8N-400H TM с регулируемым термомагнитным расцепителем (R) от CHINT - это надёжное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и точная настройка защитных параметров.

Назначение и область применения

Выключатель NM8N-400H TM используется для коммутации и защиты электрических цепей переменного тока с напряжением до 690 В и постоянного тока до 1000 В. Обеспечивает защиту от перегрузок, коротких замыканий и внезапного снижения напряжения. Применяется в распределительных устройствах, на входе в крупные нагрузки, для защиты двигателей, конвейеров, сварочного оборудования и других промышленных потребителей с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Количество полюсов: 3
• Отключающая способность: 100 кА - способен безопасно прервать максимальный ток короткого замыкания даже в условиях высоких энергопотерь
• Защита от перегрузки: регулируемый порог от 280 до 400 А - позволяет точно адаптировать чувствительность под реальную нагрузку
• Защита от короткого замыкания: регулируемый порог от 2000 до 4000 А - исключает ложные срабатывания при пусковых токах двигателей
• Степень защиты: IP40 - защищён от доступа к опасным частям предметами более 1 мм, но не герметичен; не предназначена для уличной или влажной среды
• Тип исполнения: выключатель в литом корпусе - прочная, компактная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

NM8N-400H TM совместим со штангами DIN 35 мм и монтируется в распределительные щиты любого типа. Разрешено вертикальное и горизонтальное расположение. Возможна нижняя подводка силовых проводов - удобно при организации кабельных трасс из-под пола или через нижние каналы. Для подключения используются болтовые зажимы - требуют затяжки моментом, соответствующим нормам (не переусердствуйте!). Убедитесь, что сечение кабеля соответствует рекомендациям производителя для тока 400 А - обычно это медные жилы 120–185 мм2.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с требованиями безопасности для промышленного оборудования. Наличие регулируемых расцепителей повышает уровень контроля и предотвращает случайные отключения. Не содержит материалов, запрещённых директивой RoHS.

Преимущества

• Регулируемые параметры защиты позволяют настроить выключатель под конкретную нагрузку - минимизируются ложные срабатывания
• Высокая отключающая способность (100 кА) делает его подходящим для сетей с большими потенциальными токами КЗ - например, рядом с трансформаторами
• Литой корпус обеспечивает долговечность и устойчивость к вибрациям - идеален для заводских условий
• Поддержка нижнего подключения упрощает организацию кабельных маршрутов и экономит место в щите

Ограничения применения

• Не предназначен для установки во влажных, пыльных или агрессивных средах - степень защиты IP40 не обеспечивает герметичность
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется внешний УЗО
• Не рассчитан на частые операции включения/выключения - оптимален для основной защиты, а не для управления оборудованием
• Максимальный рабочий ток 400 А - нельзя использовать для цепей выше этого значения, даже временно

Примеры использования

• Главный ввод в промышленном цехе с несколькими двигателями суммарной мощностью >150 кВт
• Щит питания конвейерной линии с частотниками и насосами
• Распределительный пункт на заводе с высокой плотностью нагрузки и риском КЗ из-за старой проводки
• Узел защиты трансформатора 630 кВА, подключенного к сети 400 В

Практические советы

• Перед первым включением проверьте настройки расцепителей: ток перегрузки должен быть чуть выше рабочего тока нагрузки, но не выше 400 А
• При использовании с двигателями - задайте ток срабатывания КЗ не менее 2,5× от пускового тока, чтобы избежать ложных отключений
• Обязательно используйте изолированные наконечники на кабелях - они обеспечивают надёжный контакт и предотвращают нагрев
• Не устанавливайте NM8N-400H TM вблизи источников тепла или открытых пламени - температурный режим внутри щита должен оставаться в пределах -5C…+40C
• Проверяйте состояние контактов каждые 1–2 года - особенно после аварийных отключений
