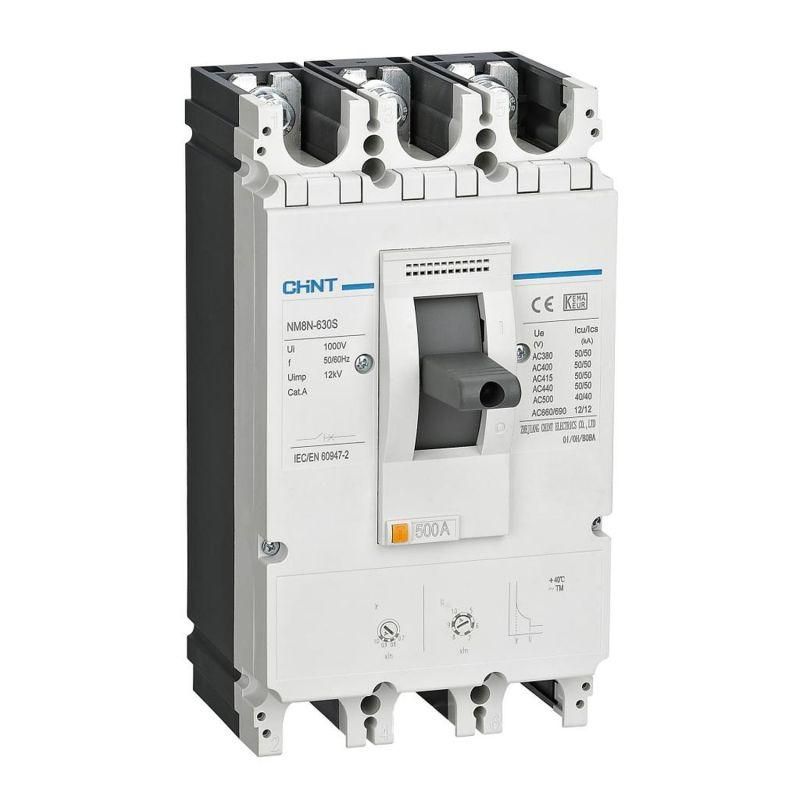

Выключатель автоматический NM8N-630Q TM 3P 500А 70кА с рег. термомаг. расцепителем (R) | 269267 CHINT

Автоматический выключатель NM8N-630Q TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство для защиты мощных электрических цепей в промышленной сети. Бренд CHINT предлагает эту модель как часть серийной линейки NM8N, рассчитанную на работу с высокими нагрузками и требующую точной настройки защиты. Артикул 269267 соответствует модели с номиналом 500 А и отключающей способностью 70 кА.

Назначение и область применения

Этот трёхполюсный автоматический выключатель используется для защиты электрических сетей от перегрузок, коротких замыканий и внезапного снижения напряжения. Подходит для установки в распределительных щитах промышленных объектов, где требуется управление большими токами - например, на участках питания крупных двигателей, конвейеров, компрессоров, сварочных аппаратов и других энергоёмких потребителей. Также применяется там, где важна возможность точной настройки порогов срабатывания защиты.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (до 1000 В постоянного тока)
• Частота: 50 / 60 Гц
• Номинальный ток: 500 А
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток КЗ этого уровня
• Количество полюсов: 3
• Защита от перегрузки: регулируемый тепловой расцепитель - диапазон 350–500 А
• Защита от КЗ: регулируемый магнитный расцепитель - диапазон 2500–5000 А
• Степень защиты IP40: защищён от доступа проволокой ≥1 мм и твёрдыми частицами >1 мм; не защищён от воды
• Тип исполнения: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям

Совместимость и монтаж

Может устанавливаться в шкафах и распределительных устройствах в любом положении: вертикальном, горизонтальном, а также с нижним подключением силовых кабелей - что удобно при организации сборки щита с нижней маршрутизацией. Для подключения используются болтовые зажимы, совместимые с медными жилами подходящего сечения. Убедитесь, что площадка монтажа позволяет соблюсти требования по свободному пространству вокруг аппарата для теплоотвода и обслуживания.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Применяет принцип двойной защиты - комбинацию теплового (для длительных перегрузок) и магнитного (для импульсных КЗ) расцепления. Наличие регулируемых порогов повышает уровень безопасности при работе с нестандартными нагрузками, такими как пуск больших .

Преимущества

• Регулируемые параметры защиты позволяют точно адаптировать выключатель под конкретную нагрузку, избежав ложных срабатываний
• Высокая отключающая способность (70 кА) делает его пригодным для использования в местах с большой потенциальной энергией КЗ - например, рядом с главными трансформаторами
• Литой корпус обеспечивает долговечность, устойчивость к вибрациям и химическим воздействиям в условиях производства
• Поддержка нижнего подключения упрощает проектирование и сборку щитов, особенно при использовании кабельных каналов снизу

Ограничения применения

• Не предназначена для внешних установок - степень защиты IP40 исключает использование в сыром, пыльном или открытых помещениях без дополнительной оболочки
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока необходимо использовать отдельный УЗО
• Не рекомендован для частых операций включения/выключения - оптимально для редких аварийных отключений, а не для обычного управления оборудованием
• Установка возможна только при температуре окружающего воздуха в пределах, указанных в документации производителя (обычно –25C…+70C); проверьте условия эксплуатации перед монтажом

Примеры использования

• Главный входной автомат в промышленном щите, защищающий группу двигателей суммарной мощностью ~300–400 кВт
• Щитовая защита на заводе по переработке пластиков, где есть массивные экструдеры и насосы
• Распределительный пункт на элеваторе или в грузовом терминале, обслуживающий несколько конвейерных линий
• Централизованная защита системы освещения и вентиляции на крупном складском комплексе

Практические советы

• Перед первым включением обязательно настройте пороги защиты согласно реальному рабочему току оборудования - используйте значения внутри диапазона 350–500 А для перегрузки и 2500–5000 А для КЗ
• Проверьте соответствие сечения кабелей и момент затяжки контактных зажимов - недостаточно плотное соединение вызывает нагрев даже при номинальном токе
• Обеспечьте достаточный воздушный зазор вокруг автомата - он нуждается в естественном охлаждении, особенно при работе близко к максимуму
• Для сервисного обслуживания предусмотрите доступ к механизму - хотя корпус литой, внутренние элементы можно менять через специальные крышки
• Не путайте этот автомат с модульными типами - NM8N-630Q TM является полноценным силовым аппаратом, требующим отдельного места в щите и правильного учета массы и габаритов
