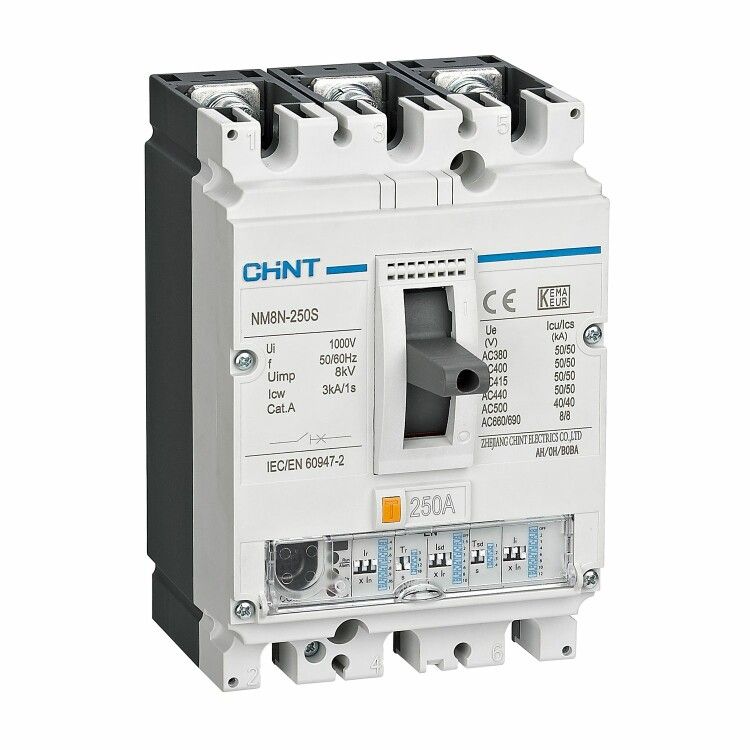

Выключатель автоматический NM8N-250H EN 3P 160А 100кА с электр. расцепителем (R) | 271354 CHINT

Автоматический выключатель NM8N-250H EN с электрическим расцепителем (R) от CHINT - трёхполюсное устройство в литом корпусе для защиты сетей переменного и постоянного тока от перегрузок, коротких замыканий и снижения напряжения. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая отключающая способность и точная настройка защит.

Назначение и область применения

Выключатель NM8N-250H EN используется для коммутации и защиты электрических цепей с номинальным током до 160 А. Применяется в промышленных распределительных устройствах, на вводах питания, у защите мощных двигателей, конвейеров, насосов и других оборудования с высокими пусковыми токами. Устройство рассчитано на работу в сетях переменного тока до 690 В и постоянного - до 1000 В, частотой 50–60 Гц. Электрический расцепитель позволяет удалённо отключать нагрузку по команде с внешнего управления, что удобно для автоматизации и дистанционного контроля.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Отключающая способность: 100 кА - способен безопасно прервать максимальный ток КЗ в условиях высоких коротких замыканий
• Защита от перегрузки: настраивается в диапазоне 64–160 А - можно точно адаптировать под реальную нагрузку
• Защита от короткого замыкания: регулируется от 320 до 1920 А - соответствует требованиям к быстродействию при аварийных режимах
• Степень защиты: IP40 - предохраняет от контакта с внутренними деталями и попадания твёрдых предметов размером более 1 мм; не защищает от воды
• Количество полюсов: 3
• Тип корпуса: литый - прочный, герметичный, не требует обслуживания

Совместимость и монтаж

NM8N-250H EN монтируется на DIN-рейку шириной 35 мм. Разрешено установка как вертикально, так и горизонтально. Возможна подача силовых проводов как сверху, так и снизу корпуса - это упрощает компоновку шкафов и экономит место. Для подключения используются болтовые зажимы - рекомендуется соблюдать момент затяжки, указанный в руководстве. Электрический расцепитель (R) требует подключения управляющего напряжения (обычно 24…240 В AC/DC); источник питания должен быть согласован с типом расцепителя. Максимальный сечение кабеля - до 120 мм2 (зависит от типа соединений).

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с требованиями безопасности для промышленного оборудования. Литой корпус исключает доступ к токоведущим частям при закрытой крышке. Наличие механической блокировки предотвращает случайное включение при проведении работ. Не предназначено для использования во взрывоопасной среде или в местах с повышенной влажностью без дополнительной защиты.

Преимущества

• Высокая отключающая способность (100 кА) - надёжно работает даже в крупных промышленных сетях с большими токами КЗ
• Гибкая настройка защит - возможность точной адаптации под конкретную нагрузку, минимизация ложных срабатываний
• Поддержка нижнего подключения - упрощает проектирование и сборку шкафов
• Электрический расцепитель - даёт возможность дистанционного отключения через PLC, SCADA или кнопочные посты
• Литой корпус - долговечный, не требует периодического обслуживания, устойчив к вибрациям

Ограничения применения

• Не предназначен для установки в помещениях с высокой влажностью, пылевыми или химически активными средами - степень защиты IP40 не обеспечивает защиту от брызг и пара
• Работает только при температуре окружающей среды от -25C до +70C - не использовать в холодильных камерах или на открытых площадках без термоконтроля
• Электрический расцепитель требует внешнего источника питания - без него функция дистанционного отключения недоступна
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока необходимо применять отдельный УЗО

Примеры использования

• Вводный автомат в распределительном щите цеха с несколькими двигателями мощностью до 75 кВт
• Защита главного контура конвейерной линии с частотниками и пускателями
• Коммутирующее устройство в системе бесперебойного питания (UPS) с постоянным током до 1000 В
• Щит управления технологическим оборудованием, где требуется дистанционное отключение по сигналу от системы автоматизации

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - настройка защиты должна быть выше рабочего тока, но ниже допустимого нагрева кабеля
• Используйте клеммы с правильным моментом затяжки - слабый контакт вызывает перегрев, избыточный - повреждает металл
• При использовании расцепителя R убедитесь, что управляющее напряжение совпадает с заявленным в спецификации (например, 24 В DC или 230 В AC)
• Для многократных пусков двигателей учитывайте время тепловой задержки - выбранная настройка перегрузки должна позволить пусковой ток пройти без срабатывания
• Маркировка на корпусе: всегда сверяйте артикул 271354 и серию NM8N перед заказом - другие модификации могут иметь другой расцепитель или токовые характеристики
