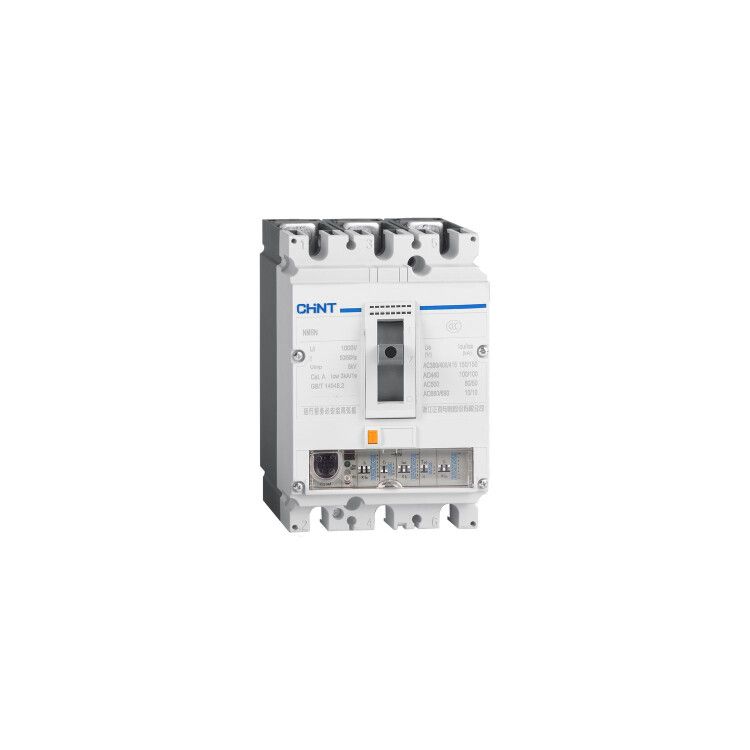

Выключатель автоматический NM8N-250R EM 3P 100А 150кА с электр. расцепителем, LCD (R) | 271413 CHINT

Автоматический выключатель NM8N-250R EM от CHINT - трёхполюсное устройство на 100 А с электрическим расцепителем и LCD-дисплеем, предназначенное для защиты силовых цепей высокой мощности от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов.

Назначение и область применения

NM8N-250R EM используется для коммутации и защиты электрических цепей переменного тока до 690 В. Устройство защищает оборудование от повреждений из-за длительной перегрузки и аварийных токов короткого замыкания. Применяется в промышленных системах: на входе в распределительные щиты, у станков, компрессоров, насосов, конвейеров и других нагрузках с высокими пусковыми токами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Отключающая способность: 150 кА - способен безопасно отключить даже самые большие токи КЗ, характерные для крупных промышленных сетей
• Номинальное напряжение: 690 В - работает в сетях с повышенным напряжением, включая системы 400–690 В
• Диапазон настройки защиты от перегрузки: 40–100 А - можно точно адаптировать под реальную нагрузку, снижая риск ложных срабатываний
• Диапазон регулировки защиты от короткого замыкания: 150–1200 А - позволяет задать порог срабатывания в зависимости от типа оборудования и длины кабеля
• Степень защиты: IP40 - защищён от твёрдых частиц размером более 1 мм, но не от воды; требует установки внутри закрытого шкафа
• Тип устройства: выключатель автоматический в литом корпусе - прочная, герметичная конструкция, устойчивая к механическим воздействиям
• Электрический расцепитель с LCD-дисплеем - отображает текущий ток, состояние сети и историю срабатываний, что упрощает диагностику

Совместимость и монтаж

NM8N-250R EM монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - подходят провода сечением до 95 мм2 (медные) и до 120 мм2 (алюминиевые). Электрический расцепитель требует внешнего питания 24–240 В AC/DC - проверьте наличие источника управления перед установкой. Монтаж допускается только в сухих помещениях, где температура не выходит за пределы –25…+70 C. Не рекомендуется устанавливать рядом с источниками сильных помех или вибраций.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2. Обеспечивает класс отключения C, что гарантирует быстрое отключение при КЗ. Литой корпус обеспечивает электроизоляцию и предотвращает доступ к токоведущим частям при открытой крышке. Расцепитель имеет функцию самодиагностики - при отказе внутренней электроники система сигнализирует через LCD-дисплей.

Преимущества

• Широкий диапазон настройки защиты - точная адаптация под конкретную нагрузку, минимизация ложных срабатываний
• LCD-дисплей - позволяет оперативно видеть токовые параметры и причины отключения без дополнительных приборов
• Высокая отключающая способность (150 кА) - надёжная работа даже в сетях с большой короткозамкнутой мощностью
• Литой корпус - долговечность, устойчивость к химическим и механическим воздействиям
• Поддержка внешнего управления - совместим с системами АСУ ТП и удалённого контроля

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP40 исключает использование вне закрытых шкафов
• Требуется внешнее питание для электрического расцепителя - без него функции дисплея и телеметрии недоступны
• Не подходит для частых циклов включения/выключения - рассчитана на основную защиту, а не на частую коммутацию
• Регулировка параметров требует специальных инструментов и знаний - не рекомендуется для самостоятельной настройки без подготовки

Примеры использования

• Защита главного ввода в промышленном цехе с мощными двигателями
• Щитовая автоматика на заводе по переработке пластиков - управление конвейерами и экструдерами
• Распределительный щит насосной станции - защита трёхфазных насосов от перегрева и КЗ
• Инверторные системы с высокими пусковыми токами - где обычные автоматы не справляются с импульсами

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 100 А используйте медный кабель не менее 25 мм2
• Настройте токи защиты с учётом пусковых токов оборудования - например, двигатель может иметь пусковой ток в 6–8 раз выше рабочего
• Обязательно подключите питание к расцепителю - иначе LCD-дисплей не будет работать, и вы потеряете важную информацию о состоянии сети
• Проверяйте периодически показания дисплея - внезапные скачки тока могут указывать на проблемы в оборудовании
• При замене старого автомата убедитесь, что новый NM8N-250R EM имеет аналогичный посадочный размер и тип крепления
