Выключатель автоматический NXM-630S/3Р 400A 50кА (R) | 844374 CHINT

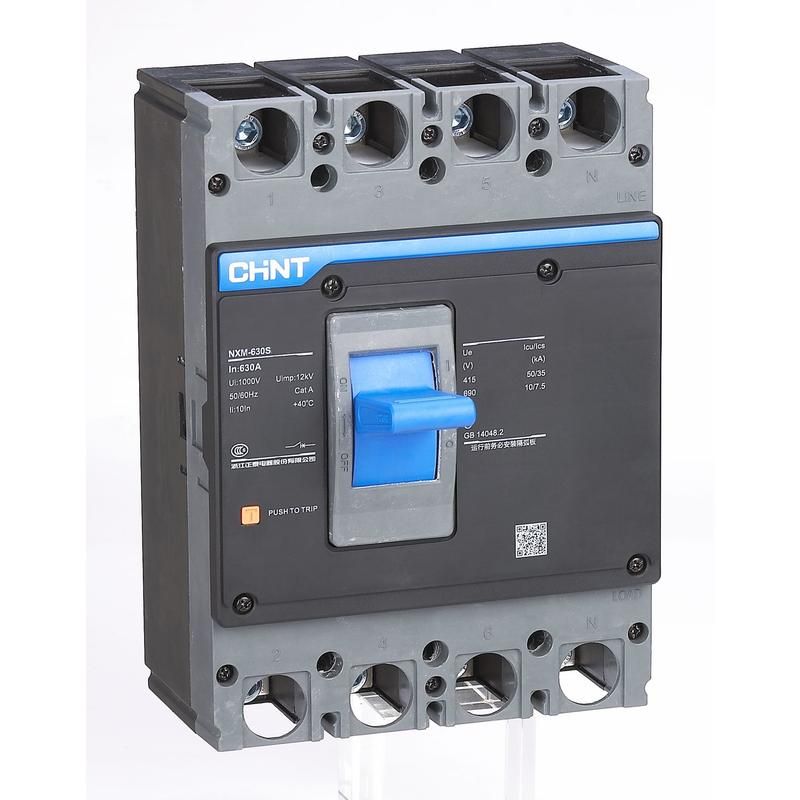

Автоматический выключатель NXM-630S/3P (R) от CHINT предназначен для защиты силовых цепей до 400 А в распределительных щитах. Выключатель отличается высокой отключающей способностью - 50 кА - и встроенным моторным приводом, что делает его удобным для удалённого управления и автоматизации.

Назначение и область применения

NXM-630S/3P (R) применяется в вводно-распределительных устройствах: АВР, ВРУ, ГРЩ. Он защищает оборудование от перегрузки, короткого замыкания и снижения напряжения ниже допустимого уровня. Подходит для установки в промышленных объектах, энергообъектах, на производствах с крупными нагрузками - например, на насосных станциях, компрессорных узлах, конвейерах.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Отключающая способность (Icu): 50 кА - способность безопасно отключить цепь при сверхтоке короткого замыкания до 50 тысяч ампер.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до этого значения, включая трёхфазные системы 400–690 В.
• Защита от перегрузки: настраивается в пределах 400 А - термическая защита активируется при длительном превышении установленной нагрузки.
• Защита от КЗ: порог срабатывания - 4800 А - электромагнитный расцепитель отключает цепь при внезапном скачке тока.
• Степень защиты IP30: защищён от доступа к опасным частям инструментами и частицами больше 2,5 мм; не защищён от воды.
• Конструктивное исполнение: встроенное - устройство монтируется внутрь шкафа, без внешнего корпуса.
• Моторный привод: есть - позволяет дистанционно включать и отключать выключатель через сигнал управления (например, от PLC или пульта).

Совместимость и монтаж

NXM-630S/3P (R) совместим со шкафами и DIN-рейками, соответствующими стандартам IEC 60947-2. Для монтажа требуется свободное место в щите - габариты устройства рассчитаны под типовые рамки для выключателей класса 630 А. Моторный привод требует подключения управляющего сигнала 24 В DC / AC или другого, указанного в паспорте. Подключение проводов - верхнее и нижнее, с моментом затяжки 10–12 Нм. Обязательно соблюдать порядок фаз при подключении. Не рекомендуется использовать в условиях повышенной влажности без дополнительной герметизации.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-2. Применяет технологию литого корпуса - исключает риск механического повреждения и попадания сторонних предметов внутрь. Все контакты выполнены из медных сплавов с серебряными вставками для долговечности и минимального нагрева. Сертифицирован для работы в промышленных системах с высокой степенью надёжности.

Преимущества

• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже при аварийных режимах в мощных сетях.
• Интегрированный моторный привод - позволяет реализовать автоматизацию без дополнительных устройств.
• Литой корпус - прочная, герметичная конструкция, устойчивая к вибрациям и химическим воздействиям.
• Чёткая настройка расцепителей - возможность точной адаптации под конкретную нагрузку без замены аппарата.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP30 не защищает от влаги и пыли.
• Не подходит для бытовых сетей - слишком большая номинальная мощность и цена.
• Требует профессионального монтажа и настройки - неквалифицированное вмешательство может привести к отказу защиты.
• Моторный привод требует наличия источника управляющего напряжения - без него функция дистанционного управления недоступна.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью 250 кВт.
• Компонент АВР на тепловой электростанции - управление включением/выключением через SCADA-систему.
• Защита главного питания конвейерной линии с несколькими двигателями суммарной мощностью более 150 кВт.
• Распределительный щит на нефтеперекачивающей станции - где необходима надёжная защита от КЗ при больших токах.

Практические советы

• Перед установкой проверьте соответствие посадочного места - NXM-630S/3P (R) занимает около 15 модулей на DIN-рейке.
• Настройку тока срабатывания перегрузки выполняйте после запуска оборудования - используйте тестовый ток, близкий к рабочему.
• Подключайте моторный привод только при отключенном питании - риск возникновения дуги при подаче напряжения под нагрузкой.
• Регулярно осматривайте контакты - особенно при работе с высокими токами, возможен окислительный налёт.
• При использовании в составе АВР убедитесь, что время переключения привода не превышает допустимые интервалы для вашей системы.
