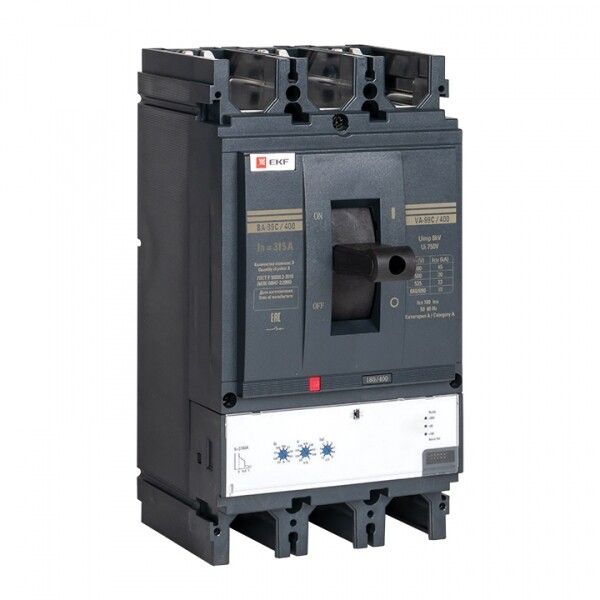

Автоматический выключатель ВА-99C (Compact NS) 400/315А 3P 45кА EKF PROxima | mccb99C-400-315

Автоматический выключатель трехполюсный 400/315А 45кА ВА-99C (Compact NS) от EKF предназначен для защиты промышленных электросетей от перегрузок и коротких замыканий, обеспечивает надежное отключение при высоких токах и совместим с шинными системами. Артикул mccb99c-400-315 относится к серии PROxima и соответствует требованиям ГОСТ Р 50030.2-2010.

Назначение и область применения

Автоматический выключатель ВА-99C используется для редких операций включения и отключения нагрузки в нормальных условиях, а также для аварийного отключения при перегрузке или коротком замыкании. Применяется в промышленных распределительных щитах: на входе в оборудование, на участках с высокой мощностью - например, на станках, конвейерах, насосных группах, вентиляционных системах. Подходит для установки в компактных щитах благодаря возможности монтажа «бок о бок».

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Номинальный ток: 315 А
• Количество полюсов: 3
• Номинальная отключающая способность: 45 кА - способен безопасно отключить максимальный ток КЗ этого уровня
• Тип расцепителя: электронный - точная настройка и быстрая реакция на аномалии
• Защита от перегрузки: диапазон настройки 113,4–315 А - можно задать порог срабатывания в зависимости от нагрузки
• Защита от КЗ: фиксированный порог 3150 А - срабатывает при токе в 10 раз выше номинала
• Степень защиты: IP30 - защищает от доступа пальцев и твердых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +55 C, подходит для неотапливаемых помещений
• Способ подключения: шинное - через DIN-рейку и контактные шины, болтовое соединение на выводах
• Способ монтажа: монтажная плата - устанавливается на жесткую поверхность, не требует специального крепления
• Привод: ручной, рычажный - управление вручную, визуальный индикатор положения
• Индикация: есть указатель расцепления - видно, почему выключился (по перегрузке или КЗ)
• Гарантия: 84 месяца

Совместимость и монтаж

Автоматический выключатель ВА-99C (Compact NS) рассчитан на установку в стандартные распределительные щиты с DIN-рейкой. Подключение осуществляется исключительно через шинные системы - не допускается прямое подведение проводов к клеммам. Благодаря компактному дизайну, несколько аппаратов можно располагать рядом без зазора. Для подключения силовой цепи используются болты - требуется момент затяжки согласно руководству производителя. Моторный привод - опционально, не входит в базовую комплектацию. Индикатор отключения можно установить дополнительно, если нужна удаленная сигнализация состояния.

Безопасность и стандарты

Автоматический выключатель ВА-99C соответствует ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2-2006). Электронный расцепитель обеспечивает стабильную работу даже при наличии коммутационных помех и грозовых импульсов. Конструкция минимизирует риск возникновения дуги внутри аппарата. Наличие указателя расцепления предотвращает случайное включение после аварии. IP30 не обеспечивает защиту от влаги - не применяйте во влажных средах без дополнительной герметизации щита.

Преимущества

• Высокая отключающая способность (45 кА) - снижает риск повреждения кабелей и других устройств при КЗ
• Точно настраиваемая защита от перегрузки - можно адаптировать под реальную нагрузку, избежать ложных срабатываний
• Функция токоограничения - ускоряет отключение и снижает тепловые и механические нагрузки на сеть
• Устойчивость к электромагнитным помехам - не влияет на соседнее оборудование
• Компактность и возможность плотного монтажа - экономия места в щите
• Долгий срок гарантии (7 лет) - подтверждает надежность сборки

Ограничения применения

• Не предназначен для частых операций включения/выключения - не является контактором
• IP30 - нельзя использовать в открытых или влажных помещениях без защиты корпуса
• Нет встроенных вспомогательных контактов - для сигнализации потребуется внешний модуль
• Подключение только шинное - невозможно подключить одиночные кабели напрямую
• Требует правильной настройки расцепителя - некорректные значения могут привести к отказу защиты

Примеры использования

• Главный ввод в промышленный щит питания станка с мощностью до 150 кВт
• Защита группы конвейеров в пищевой или химической производственной линии
• Распределительный щит на объекте с холодильными установками
• Щит освещения и вентиляции в крупном складском комплексе

Практические советы

• При настройке тока перегрузки выбирайте значение не более 90% от номинала кабеля - чтобы не перегревались провода
• Обязательно проверьте соответствие сечения кабеля и номинала автомата - 315 А требует медного кабеля не менее 95 мм2
• При монтаже используйте только рекомендованную шину - не допускается использование самодельных перемычек
• Если нужна дистанционная сигнализация - установите отдельный индикатор отключения, он совместим с этой моделью
• Проверяйте состояние контактов и затяжку болтов каждые 1–2 года - особенно в условиях вибраций
• Не устанавливайте в местах с постоянной влажностью, пылью или маслом - даже при IP30 возможна коррозия контактов
