Электропривод к ВА-99С (Compact NS) CD/2-630 EKF PROxima | mccb99c-a-21

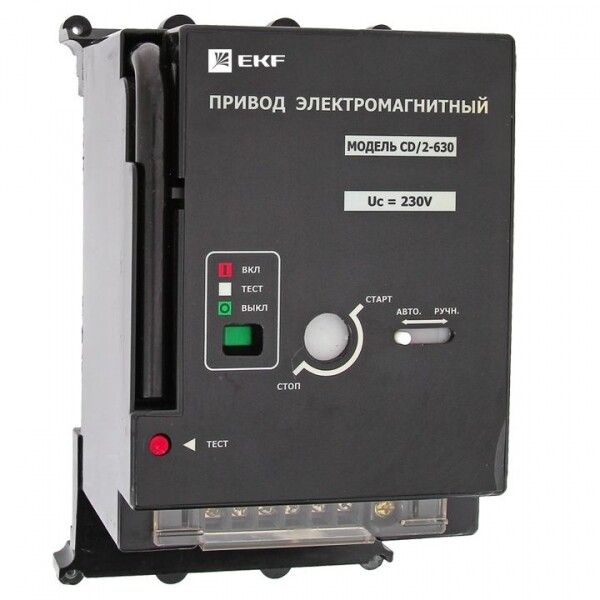

Электропривод к автоматическому выключателю ВА-99С CD/2-630 (Compact NS) от EKF предназначен для удалённого включения и отключения автомата серии ВА-99С через управление по цепям 230 В AC. Артикул mccb99c-a-21 обеспечивает надёжную работу в условиях промышленной автоматизации, особенно там, где требуется дистанционное управление без доступа к самому выключателю.

Назначение и область применения

Электропривод к автоматическому выключателю ВА-99С CD/2-630 (Compact NS) позволяет дистанционно управлять автоматическим выключателем - включать и отключать нагрузку издалека, например, с пульта, панели управления или системы АСУ ТП. Применяется в системах автоматизации производственных линий, на насосных станциях, в щитах распределения энергии, где важно минимизировать ручной контакт с оборудованием. Подходит для компактных шкафов благодаря компактному монтажу на плате.

Технические характеристики

• Тип тока: переменный (AC) - работает от сети 230 В
• Напряжение питания цепи управления: 230 В
• Номинальный ток цепи управления: 2 А
• Тип привода: моторный - движение осуществляется за счёт встроенного электродвигателя
• Способ монтажа: на монтажную плату - крепится внутри шкафа, не требует отдельного корпуса
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Диапазон рабочих температур: от -40 C до +55 C - подходит для холодных и жарких помещений
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток
• Соответствие стандартам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Электропривод к автоматическому выключателю ВА-99С CD/2-630 (Compact NS) совместим со всеми модификациями автоматов серии ВА-99С, включая модели на 630 А. Устанавливается в специальное гнездо под фальшпанелью выключателя - не требует переделки шкафа. Кабели вторичных цепей (до 1,5 мм2) подключаются к встроенным клеммам. Для монтажа необходимо:

• Выдвинуть фальшпанель вверх
• Закрепить привод в гнезде
• Уложить провода в боковые пазы корпуса
• Подсоединить проводники к клеммам
• Закрыть фальшпанель

Не поддерживается установка на автоматы других серий, даже если они имеют аналогичный номинал.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-99 (МЭК 60947-2-98), что гарантирует безопасность при работе в сетях до 1000 В AC. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания пыли или влаги - поэтому применение допускается только во внутренних помещениях с контролируемой средой. Климатическое исполнение УХЛ3 позволяет использовать устройство в неотапливаемых зонах при соблюдении температурного режима.

Преимущества

• Работает от стандартной сети 230 В - не нуждается в преобразователях
• Минимальные габариты - легко интегрируется в плотные шкафы
• Совместим с широким спектром автоматов ВА-99С - замена без переделки
• Монтаж на плату снижает количество внешних проводов и повышает надёжность
• Работает в экстремальных температурах - от -40 C до +55 C

Ограничения применения

• Не предназначено для работы на открытом воздухе - IP20 не защищает от влаги и пыли
• Не подходит для автоматов вне серии ВА-99С - даже если они имеют похожую мощность
• Требует наличия свободного места под фальшпанелью - нельзя установить на уже смонтированные выключатели без демонтажа
• Не имеет механической блокировки - при отказе питания привод не удерживает положение выключателя
• Не рекомендован для частых циклов включения/отключения более 10 раз в час - возможен перегрев двигателя

Примеры использования

• Автоматизация технологической линии на пищевом заводе - дистанционное отключение при аварии
• Щитовая в холодильном комплексе - управление питанием компрессоров с центрального пульта
• Объекты ЖКХ - включение/отключение насосов в подвале без входа в помещение
• Производственные участки с высокими требованиями к безопасности - оператор управляет выключателем из безопасной зоны

Практические советы

• Проверьте посадочные размеры под фальшпанелью вашего ВА-99С - привод должен точно входить в гнездо
• Используйте провода сечением не более 1,5 мм2 - большие сечения не поместятся в клеммы
• При монтаже в шкафу с высокой запылённостью - используйте дополнительную герметизацию вокруг проходов кабелей
• Не подключайте привод к цепям с импульсными сигналами - требуется стабильное напряжение 230 В AC
• При длительном хранении - сохраняйте изделие в сухом месте при температуре выше -20 C
• Для контроля состояния привода - подключите сигнализационные контакты, которые есть в комплекте серии ВА-99С
