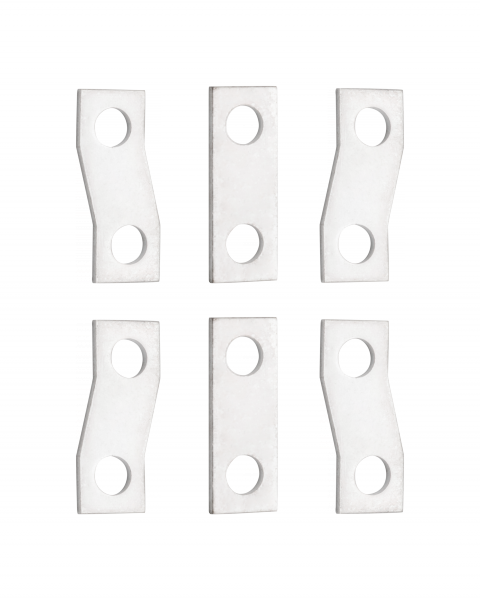

Соединительные пластины к ВА-99С (Compact NS) 400-630А (6 штук) EKF PROxima | mccb99c-a-24-630a

Пластины соединительные к ВА-99С (Compact NS) 400-630А (6 штук) от EKF предназначены для надёжной электрической связи между контактами автоматического выключателя и внешними цепями управления. Эти пластины используются в системах автоматизации, где требуется передача сигнала от вспомогательных контактов или расцепителей, особенно в условиях промышленного оборудования. Артикул mccb99c-a-24-630a соответствует серии PROxima.

Назначение и область применения

Пластины соединительные к ВА-99С (Compact NS) 400-630А (6 штук) применяются для создания электрических соединений с вспомогательными контактами, расцепителями и другими модулями, установленными на автоматических выключателях серии ВА-99С. Они позволяют передавать сигналы в системы контроля, блокировки или сигнализации - например, для определения состояния выключателя (включен/выключен) или срабатывания защиты.

Подходят для использования в промышленных щитах: на станках, конвейерах, насосных станциях, системах вентиляции и других объектах, где требуются удалённый контроль и управление силовым оборудованием.

Технические характеристики

• Номинальный ток: 400 А - способны работать с нагрузками до этого значения, но не предназначены для прохождения основного тока через себя; служат исключительно для вторичных цепей.
• Количество контактов: 3 - обеспечивают три точки подключения, что позволяет использовать несколько функций одновременно (например, нормально замкнутый, нормально разомкнутый и общий).
• Материал: пластик - обеспечивает изоляцию, устойчивость к механическим воздействиям и химически стойкую оболочку.
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не защищена от пыли и воды. Применяется только внутри закрытых щитов.
• Способ монтажа: винтовой - подключение проводов осуществляется с помощью зажимных винтов, что гарантирует прочную фиксацию.
• Климатическое исполнение УХЛ3 - рассчитаны на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны с температурой от -40 до +55 C.
• Толщина материала: 4 мм - достаточна для жесткости и долговечности при многократном монтаже и демонтаже.
• Соответствие ГОСТ Р 50030.2-99 (МЭК 60947-2-98) - сертифицированы по международному стандарту для аппаратов низковольтного распределения.

Совместимость и монтаж

Пластины совместимы со всеми автоматическими выключателями серии ВА-99С (Compact NS) номиналом 400–630 А. Установка происходит в специальные гнёзда под фальшпанелью выключателя - после её подъёма. Подключение проводов выполняется к встроенной клемме, которая уже находится в зоне доступа после открывания панели.

Рекомендуется использовать провода сечением до 1,5 мм2 (не мкв.м - в описании производителя ошибка). Для алюминиевых и медных проводов допускается одинаковый метод подключения. После монтажа провода следует аккуратно уложить в боковые пазы корпуса, чтобы не мешать работе механизма выключателя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-99 (МЭК 60947-2-98), что подтверждает соответствие безопасности и надёжности для использования в промышленных сетях. Степень защиты IP20 обязывает применять пластины только во внутренних электрошкафах с классом защиты не ниже IP54. Открытая установка вне щита недопустима.

Преимущества

• Универсальность - подходят ко всем габаритам ВА-99С, включая модели до 630 А.
• Высокая надёжность соединения - винтовые зажимы обеспечивают устойчивый контакт даже при вибрациях.
• Простота обслуживания - возможность быстрой замены или диагностики без снятия всего выключателя.
• Совместимость с алюминием и медью - снижают затраты на подбор проводников.

Ограничения применения

• Не предназначены для прохождения основного тока нагрузки - только для вторичных цепей управления.
• IP20 не допускает использование в сырых, пыльных или открытых средах - обязательна установка в герметичный щит.
• Не совместимы с выключателями серии 1250 А - для них нужны другие пластины.
• Запрещено использовать провода сечением свыше 1,5 мм2 - риск плохого контакта и перегрева.

Примеры использования

• Подключение сигнализации “Автомат отключён” к пульту управления цеха.
• Передача сигнала с независимого расцепителя в систему АСУ ТП.
• Формирование цепи блокировки при срабатывании теплового расцепителя.
• Обеспечение работы интерфейса “Remote ON/OFF” через вспомогательные контакты.

Практические советы

• Перед монтажом проверьте, что фальшпанель выключателя легко поднимается - если она заедает, возможно, повреждён механизм.
• Не перетягивайте винты клеммы - это может повредить пластиковую основу или деформировать контакт.
• При использовании алюминиевых проводов обязательно используйте антиоксидантную пасту и контролируйте момент затяжки.
• При сборке щита оставляйте запас провода около 10–15 см - это упрощает будущий ремонт или замену.
• Пластины поставляются набором из 6 штук - используйте лишние как запасные части для ремонта.
