Комплект пластин соединительных ВА-99М 400 (6 шт) | mccb99m-400-ocp-k2 EKF

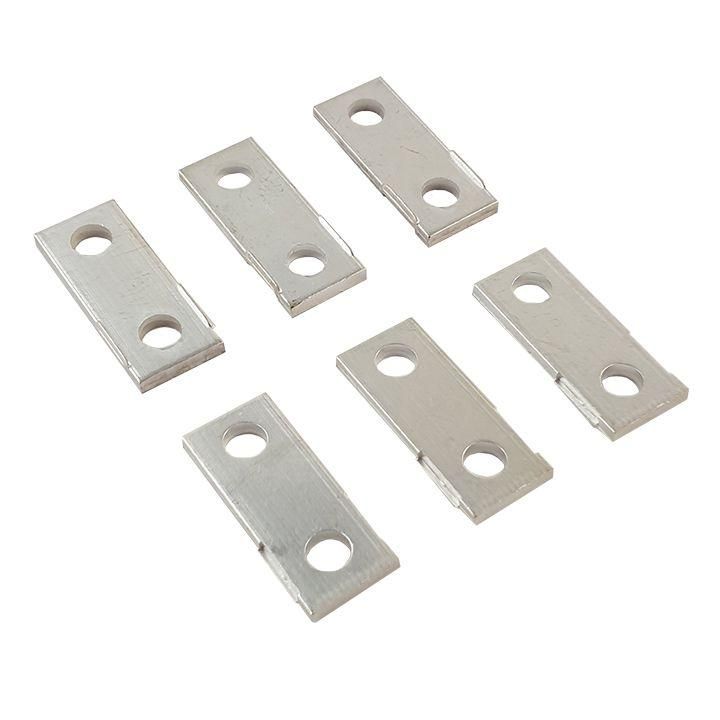

Комплект пластин соединительных ВА-99М 400 (6 штук) от EKF предназначен для организации надёжного электрического соединения между модульными компонентами автоматических выключателей серии ВА-99М. Этот комплект используется при сборке распределительных щитов и позволяет упростить монтаж дополнительных устройств - контактов и расцепителей - без нарушения герметичности корпуса.

Назначение и область применения

Комплект пластин соединительных ВА-99М 400 (6 штук) применяется для создания электрических связей между основным автоматическим выключателем и дополнительными модулями: аварийными и дополнительными контактами, расцепителями, электроприводами. Он обеспечивает передачу сигнала или тока между этими элементами внутри одного корпуса выключателя. Подходит для использования в промышленных щитах, на станках, конвейерах, системах управления энергоносителями - там, где требуется компактная и надёжная коммутация.

Технические характеристики

• Количество пластин в комплекте: 6 штук
• Совместим с автоматическими выключателями ВА-99М с габаритом 400
• Изготовлен из высоконаполненного полиамида - материал устойчив к перегреву и механическим нагрузкам
• Работает в температурном диапазоне, соответствующем классу защиты IP20
• Не содержит активных электронных компонентов - исключительно пассивные соединительные элементы

Совместимость и монтаж

Комплект пластин ВА-99М 400 совместим только с автоматами серии ВА-99М, имеющими габарит 400. Установка возможна только на устройства с термомагнитным расцепителем. На моделях с электронным расцепителем этот комплект не применяется - для них используются другие типы соединений.

Установка выполняется после демонтажа фальшпанели: пластины вставляются в специальные гнёзда на корпусе, провода заводятся в боковые канавки. После этого фальшпанель возвращается на место. Все работы должны проводиться при отключенном питании. Сборка производится в обратном порядке: сначала подключение проводов, затем фиксация пластин, последним - установка фальшпанели.

Преимущества

• Обеспечивает плотный и долговечный контакт без необходимости внешней проводки
• Сохраняет степень защиты корпуса выключателя - не требует сверления или вскрытия
• Уменьшает время монтажа за счёт готовой системы соединений
• Снижает риск ошибок при подключении благодаря жёсткой привязке к гнездам

Ограничения применения

• Не подходит для автоматов ВА-99М с электронным расцепителем
• Не предназначена для использования вне габарита 400 - несовместима с другими размерами (например, 100, 250, 630)
• Не является заменой для силовых клемм - работает только с сигналами и слаботочными цепями
• Не рассчитана на частые разборки - многократное извлечение снижает надёжность контакта

Примеры использования

• Подключение аварийного контакта к PLC для сигнализации отключения автомата
• Связь с электроприводом для удалённого включения/выключения через кнопку на панели
• Передача состояния “замыкание” от дополнительного контакта на индикационную лампу
• Интеграция с системой безопасности, использующей сигнал от независимого расцепителя

Практические советы

• Перед монтажом проверьте, что ваш выключатель - именно ВА-99М с габаритом 400; другие модели не подходят
• Не используйте комплект, если в корпусе уже установлен другой набор пластин - они не совмещаются
• При подключении проводов следите, чтобы они не зажимались фальшпанелью - это вызывает обрыв
• Запомните порядок установки: сначала все контакты, потом провода, потом фальшпанель - так проще избежать ошибок
• Храните комплект в сухом месте - даже пассивные элементы могут деформироваться при повышенной влажности
