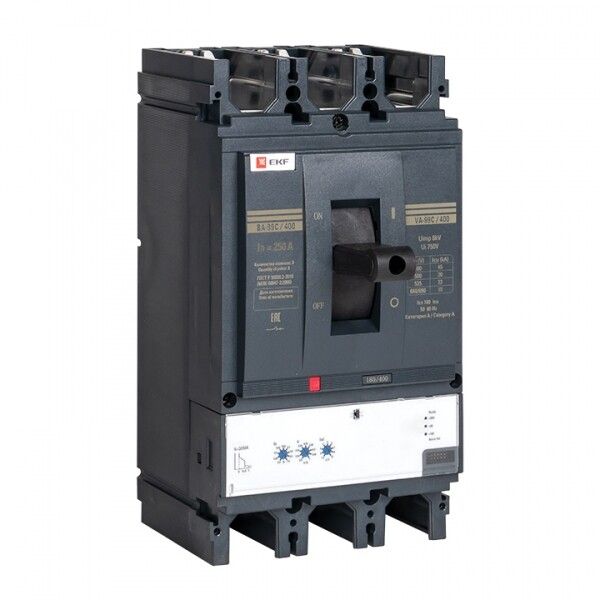

Автоматический выключатель ВА-99C 400/250А 3P 45кА EKF PROxima | mccb99C-400-250

Автоматический выключатель ВА-99C 400/250А 3P 45кА Compact NS от EKF предназначен для защиты промышленных электросетей от перегрузок и коротких замыканий, обеспечивает надёжное отключение при высоких токах и совместим с шинными системами. Модель из серии PROxima отличается компактностью и высокой предельной отключающей способностью - 45 кА.

Назначение и область применения

Автоматический выключатель ВА-99C 400/250А 3P 45кА Compact NS используется для редких операций включения и отключения нагрузки в нормальных условиях, а также для аварийного отключения при перегрузках и коротких замыканиях. Применяется в промышленных распределительных щитах: на входе в оборудование, на участках с мощными двигателями, конвейерами, насосами и другими потребителями с высокими пусковыми токами. Подходит для установки в помещениях с контролируемым климатом согласно исполнению УХЛ3.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC), частота 50 Гц
• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальная отключающая способность: 45 кА - способен безопасно отключить максимальный ток КЗ без выхода из строя
• Тип расцепителя: сочетание электромагнитного (быстрое отключение при КЗ) и теплового (защита от длительной перегрузки)
• Диапазон настройки защиты от перегрузки: 90–250 А - можно регулировать чувствительность под конкретную нагрузку
• Уставка срабатывания магнитного расцепителя: 2500 А - отключение происходит при токе в 10 раз выше номинала
• Степень защиты: IP30 - защищён от доступа к опасным частям и твёрдым предметам, но не от воды
• Диапазон рабочих температур: от –40 C до +55 C - работает в холодных и жарких производственных средах
• Тип подключения: болтовое, шинное - совместим с DIN-шинами и сборными шинопроводами
• Способ монтажа: на монтажную плату - фиксируется на специальной планке внутри щита
• Индикатор отключения и указатель расцепления: есть - наглядно показывает состояние аппарата
• Моторный привод: да - возможность удалённого управления через внешний привод (не входит в комплект)
• Комплектное устройство с защитой: да - все функции реализованы в одном корпусе
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99C 400/250А 3P 45кА Compact NS устанавливается на DIN-рейку в стандартные распределительные щиты. Благодаря компактному дизайну, устройства можно располагать плотно друг к другу без зазора - экономится место в щите. Подключение осуществляется исключительно через шины или болтовые зажимы; провода напрямую не подсоединяются. Для работы требуется наличие подходящего шинного контура или подготовленных контактных площадок. Отсутствие вспомогательных контактов требует дополнительных решений при необходимости сигнализации состояния.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности при работе в промышленных сетях. Защита IP30 исключает случайный доступ к токоведущим частям, но не предусматривает защиту от влаги - применение вне закрытых щитов запрещено. Наличие индикатора положения и указателя расцепления снижает риск ошибочных действий при обслуживании.

Преимущества

• Высокая предельная отключающая способность (45 кА) - обеспечивает безопасность даже при серьёзных авариях
• Токоограничивающее действие - снижает ударные токи КЗ, продлевая жизнь оборудованию и кабелям
• Устойчивость к импульсным помехам и грозовым перенапряжениям - работает в сложных электромагнитных условиях
• Поддержка шинного подключения - удобно для модульных систем и быстрого монтажа
• Регулируемый порог тепловой защиты - точная адаптация под реальные условия нагрузки
• Долгий срок службы и 84 месяца гарантии - снижают затраты на обслуживание

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных помещениях - степень защиты IP30 не защищает от воды и пыли
• Отсутствуют встроенные вспомогательные контакты - для сигнализации состояния нужны внешние решения
• Требуется обязательное использование шинной системы или болтового подключения - нельзя подключать гибкие провода напрямую
• Не рассчитан на частые операции включения/выключения - предназначен для редких коммутаций, не является контактором
• Максимальная температура окружающей среды +55 C - при более высоких значениях возможны отказы

Примеры использования

• Защита главного ввода в промышленном цехе с мощными станками
• Отключение питания конвейерной линии при перегрузке
• Щитовая защита насосных групп на водопроводных станциях
• Распределительный щит на объектах с высокими пусковыми токами (электродвигатели >15 кВт)

Практические советы

• Выбирая ВА-99C 400/250А 3P 45кА Compact NS, проверьте соответствие номинального тока вашей нагрузке - уставка защиты должна быть ниже максимального рабочего тока
• Для монтажа используйте качественные медные шины с достаточным сечением - плохой контакт увеличивает нагрев и снижает надёжность
• Если нужна дистанционная командировка - подключите внешний моторный привод, совместимый с сериями EKF PROxima
• Проверяйте положение рычага перед включением - индикатор отключения помогает избежать попыток включения при сработавшей защите
• Не устанавливайте рядом с источниками тепла - превышение температуры свыше +55 C вызывает ложные срабатывания
• При проектировании щита учтите, что аппарат занимает один модуль - он не требует дополнительного места для теплоотвода
