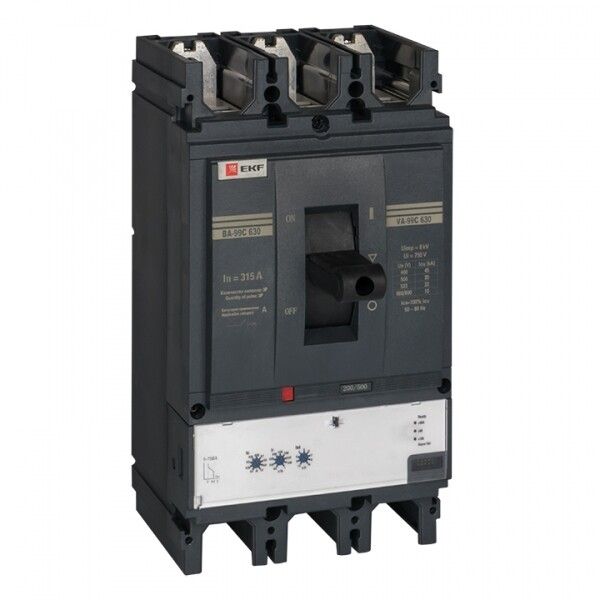

Выключатель автоматический ВА-99C (Compact NS) 630/315А 3P 45кА EKF PROxima | mccb99c-630-315

Автоматический выключатель ВА-99C (Compact NS) 630/315А 3P 45кА от EKF - надёжное коммутационное устройство для защиты трёхфазных цепей с током до 315 А. Выполнен в компактном моноблоке с механической индикацией состояния, подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Выключатель ВА-99C (Compact NS) 630/315А 3P 45кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных системах питания: станках, конвейерах, насосных группах, воздушных компрессорах и других устройствах с высокими пусковыми токами. Подходит для установки в щитах с ограниченным пространством благодаря компактному исполнению.

Технические характеристики

• Номинальный ток: 315 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 45 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока с этим диапазоном
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ
• Диапазон настройки защиты от перегрузки: 113,4–315 А - можно задать порог срабатывания в этом пределе
• Диапазон регулировки расцепителя короткого замыкания: 3150 А - мгновенное отключение при токе выше этого уровня
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды
• Моторный привод: да - возможность подключения внешнего привода для удалённого управления
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу
• Тип подключения: болтовое - силовые кабели крепятся винтами
• Индикатор отключения и указатель расцепления: есть - визуально показывают состояние выключателя (вкл/выкл/сработал)
• Количество вспомогательных контактов: 0 - нет возможности подключить сигнализацию или блокировку

Совместимость и монтаж

Выключатель ВА-99C (Compact NS) 630/315А 3P 45кА рассчитан на установку на монтажную плату. Для правильного монтажа требуется подготовленная поверхность с соответствующими крепёжными отверстиями. Болтовые зажимы позволяют подключать медные кабели сечением до 120 мм2. Убедитесь, что посадочные размеры совпадают с габаритами вашего шкафа. Моторный привод требует отдельного подключения - он не встроен, но совместим с типовыми приводами EKF PROxima.

Безопасность и стандарты

Выключатель ВА-99C (Compact NS) 630/315А 3P 45кА соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает безопасную работу при температуре от -25C до +60C. Корпус изготовлен из самозатухающего материала, не поддерживающего горение. Индикатор положения и указатель расцепления снижают риск случайного включения после аварийного отключения.

Преимущества

• Компактный моноблочник - экономит место в щите
• Чёткая визуальная индикация - легко определить причину отключения
• Настройка защиты в широком диапазоне - адаптация под нагрузку
• Поддержка моторного привода - готов к автоматизации
• Жёсткая сборка контактной группы - повышена долговечность

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP30 исключает воздействие воды
• Нет вспомогательных контактов - нельзя использовать для дистанционной сигнализации состояния
• Требуется точная настройка расцепителей - некорректная настройка может вызывать ложные срабатывания
• Не рекомендован для частых операций включения/отключения - не является аппаратом управления, а лишь защитным

Примеры использования

• Защита главного входа в промышленный станок с мощностью двигателя до 100 кВт
• Коммутирование питание конвейерной линии с высокими пусковыми токами
• Распределительный щит на заводе с напряжением 400 В и током 315 А
• Щитовая система с возможностью дальнейшей модернизации через моторный привод

Практические советы

• Перед первым запуском проверьте настройку расцепителя перегрузки - она должна быть чуть выше рабочего тока нагрузки
• При монтаже затягивайте болты равномерно, чтобы избежать деформации зажимов
• Используйте тестовую кнопку ежемесячно - это проверяет работоспособность механизма отключения
• Если нужна сигнализация срабатывания - выбирайте модель с вспомогательными контактами, так как эта версия их не имеет
• Для установки в условиях повышенной вибрации используйте виброизоляцию под монтажную плиту
