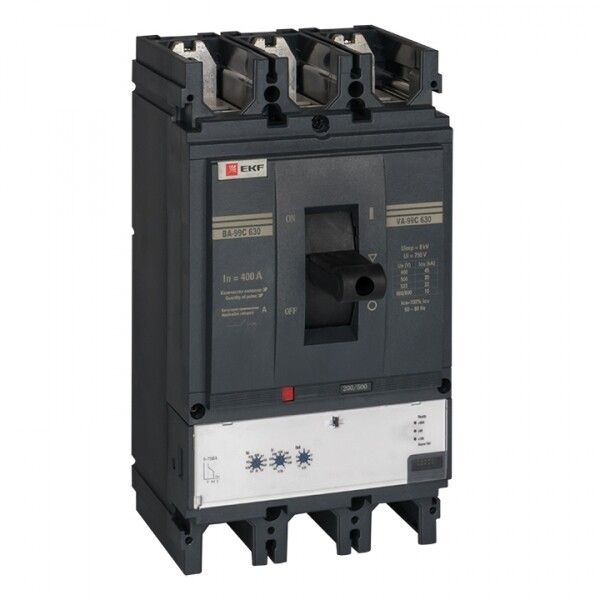

Выключатель автоматический ВА-99C (Compact NS) 630/400А 3P 45кА EKF PROxima | mccb99c-630-400

Автоматический выключатель ВА-99C (Compact NS) 630/400А 3P 45кА от EKF - это надёжное коммутационное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Выполнен в компактном моноблоке с моторным приводом и подходит для установки на монтажную плату в распределительных щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель ВА-99C (Compact NS) 630/400А 3P 45кА предназначен для защиты трёхфазных сетей переменного тока с напряжением до 690 В. Он обеспечивает автоматическое отключение при превышении допустимых значений тока - как при длительной перегрузке, так и при внезапном коротком замыкании. Применяется в промышленных системах: на станках, конвейерах, насосных группах, в распределительных щитах крупных объектов. Подходит для условий с высокими требованиями к надёжности и быстрому восстановлению работы после аварии.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 45 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400–690 В - работает в широком диапазоне промышленных сетей
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от короткого замыкания
• Диапазон настройки защиты от перегрузки: 144–400 А - можно точно подстроить порог срабатывания под нагрузку
• Диапазон регулировки расцепителя короткого замыкания: 4000 А - фиксированный порог срабатывания при КЗ
• Моторный привод: да - позволяет управлять выключателем дистанционно через внешний привод
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу внутри шкафа
• Подключение силовой цепи: болтовое - требует затяжки кабелей гаечными ключами
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды и пыли
• Индикатор отключения и указатель расцепления: да - наглядно показывают состояние устройства
• Тип элемента управления: рычажковый - удобен для ручного включения/выключения
• Комплектное устройство с защитой: да - все функции собраны в одном корпусе, без необходимости докупать модули

Совместимость и монтаж

Автоматический выключатель ВА-99C (Compact NS) 630/400А 3P 45кА совместим с DIN-рейками стандарта EN 60715. Монтаж осуществляется на монтажную плату - важно заранее подготовить место с достаточным свободным пространством вокруг, чтобы обеспечить теплоотвод. Болтовые зажимы требуют точной затяжки: недостаточно - риск перегрева; слишком сильно - повреждение контактной поверхности. Для дистанционного управления необходимо подключить внешний моторный привод, совместимый с сериями PROxima. Устройство не имеет переключающих контактов - не предназначено для коммутации нагрузки, только для защиты.

Безопасность и стандарты

Автоматический выключатель ВА-99C соответствует международным нормам IEC 60947-2. Конструкция выполнена из самозатухающей термостойкой пластмассы, что исключает распространение пламени при перегреве. Индикация состояния и наличие указателя расцепления позволяют оперативно определить причину отключения. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях или на улице без дополнительной герметизации шкафа.

Преимущества

• Цельный моноблочный дизайн снижает вероятность отказа из-за плохих контактов между модулями
• Широкий диапазон настройки защиты от перегрузки (144–400 А) позволяет адаптировать устройство под различные типы нагрузок
• Фиксированная настройка защиты от КЗ на 4000 А гарантирует быстрое отключение при серьёзных авариях
• Наличие моторного привода и индикаторов упрощает интеграцию в системы автоматизации
• Комплектность - всё необходимое уже встроенное, не требуется докупать дополнительные блоки

Ограничения применения

• Не предназначен для эксплуатации во влажной среде - степень защиты IP30 не защищает от брызг и пыли
• Не подходит для частых включений/выключений под нагрузкой - рассчитан на защиту, а не на коммутацию
• Требует профессионального монтажа: болтовое подключение и настройка расцепителей должны выполняться квалифицированным персоналом
• Не имеет встроенных контактов для сигнализации - для удалённого контроля потребуется внешнее оборудование

Примеры использования

• Защита главного входа в промышленный станок с мощностью до 250 кВт
• Обеспечение безопасности трёхфазного конвейера в пищевой промышленности
• Установка в распределительном щите производственного цеха с высокой плотностью оборудования
• Интеграция в систему автоматического управления с дистанционным управлением через моторный привод

Практические советы

• Перед установкой проверьте соответствие номинала тока (400 А) реальной нагрузке - не используйте с меньшим запасом
• При настройке защиты от перегрузки начинайте с минимального значения (144 А) и постепенно увеличивайте до рабочего тока
• Для обслуживания используйте только изолированные инструменты - даже при отключенном питании возможен остаточный потенциал
• Проверяйте работу тестовой кнопки ежемесячно - она имитирует срабатывание расцепителя без реального тока
• При использовании с моторным приводом убедитесь, что он установлен правильно и не препятствует механическому перемещению рычага
• Не открывайте корпус при включённом питании - даже при IP30 внутренние части находятся под напряжением
