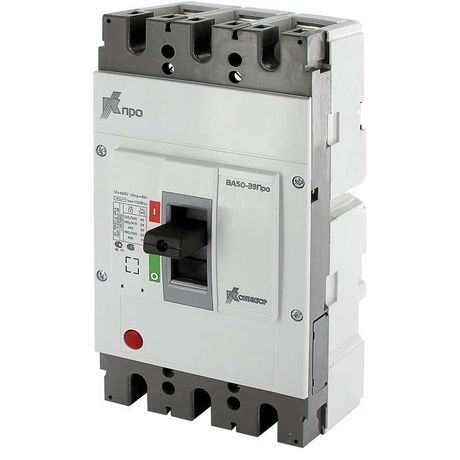

Выключатель автоматический 3п 400А 70кА ВА50-39Про ЭР Контактор 7003018 Legrand

Автоматический выключатель ВА50-39Про S2 от КОНТАКТОРА (Legrand) - трёхполюсное устройство с номинальным током 400 А и отключающей способностью 70 кА, предназначенное для защиты силовых цепей от коротких замыканий, перегрузок и просадок напряжения. Выполнен в литом корпусе, рассчитан на стационарную установку на монтажную плату и подходит для промышленных объектов с напряжением до 660 В.

Назначение и область применения

ВА50-39Про S2 используется для защиты электрических цепей в промышленных установках. Он обеспечивает надёжное отключение при аварийных ситуациях: коротком замыкании, длительной перегрузке или значительном снижении напряжения. Также допускает нечастые ручные включения и отключения нагрузки. Подходит для использования в распределительных щитах, на входе в оборудование, на участках с высокими требованиями к надёжности - например, на станках, конвейерах, насосных станциях и системах вентиляции.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение: 660 В переменного тока
• Номинальная отключающая способность: 70 кА
• Частота сети: 50/60 Гц
• Тип расцепителя: электронный - позволяет точно задавать пороги срабатывания по току и времени
• Тип изделия: выключатель в литом корпусе - повышенная механическая прочность и герметичность
• Исполнение: стационарное - не предназначено для перемещения после монтажа
• Привод: ручной - управление осуществляется через рычаг на лицевой панели
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на металлической пластине или DIN-рейке с соответствующим креплением

Совместимость и монтаж

ВА50-39Про S2 устанавливается исключительно на монтажную плату. Для правильного монтажа требуется подготовить отверстия под крепёжные болты согласно габаритному чертежу устройства. Не совместим с типовыми DIN-рейками без специальных переходных кронштейнов. Электронный расцепитель требует подключения внешнего питания - проверьте наличие источника 24 В постоянного тока или 230 В переменного тока (зависит от версии расцепителя). Монтаж следует выполнять только при отключенном питании. После установки обязательно проверьте затяжку контактов и целостность заземления.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Литой корпус обеспечивает изоляцию и предотвращает распространение дуги. Наличие электронного расцепителя повышает точность срабатывания и снижает риск ложных отключений. Серия KPRO прошла сертификацию на соответствие требованиям безопасности в условиях повышенной запылённости и вибраций.

Преимущества

• Электронный расцепитель даёт возможность настраивать время и ток срабатывания - удобно для сложных нагрузок
• Литой корпус обеспечивает долговечность даже при частых коммутациях и вибрациях
• Унифицированные аксессуары позволяют легко заменять или модифицировать функции (например, добавить блокировку или сигнализацию)
• Компактные габариты при высоких показателях отключения - экономят место в шкафах
• Поддерживается производителем КОНТАКТОРА (Legrand) - доступны запчасти и сервис

Ограничения применения

• Не предназначен для частых операций включения/выключения - более 10–15 раз в час может снизить срок службы механизма
• Требует внешнего питания для работы электронного расцепителя - без него защита не активируется
• Не работает при температуре ниже –25 C или выше +60 C без дополнительного обогрева/охлаждения
• Запрещена установка в местах с постоянным воздействием воды, масла или химически активных сред - IP-класс не указан, значит, защита только базовая
• Не подходит для бытовых сетей - слишком мощный и дорогой для нагрузок менее 100 А

Примеры использования

• Защита главного ввода на производственной линии с двигателями суммарной мощностью до 250 кВт
• Отключение цепи питания крупного конвейера при скачке напряжения
• Щит управления насосной станцией в условиях колебаний сети
• Распределительный пункт на заводе с высокими требованиями к селективности защиты

Практические советы

• Перед установкой сверьте посадочные размеры ВА50-39Про S2 с отверстиями на монтажной плате - отклонение более 1 мм может вызвать перекос и плохой контакт
• Для электронного расцепителя используйте стабилизированный источник питания - импульсы и помехи могут вызывать ложные срабатывания
• Настройку токовой уставки выполняйте только после полного подключения всех проводов и проверки фазировки
• Регулярно осматривайте контакты на предмет нагара - особенно при работе с высокими токами
• Если нужна сигнализация об отключении - выбирайте модель с возможностью подключения дополнительного контакта (аксессуар продается отдельно)
