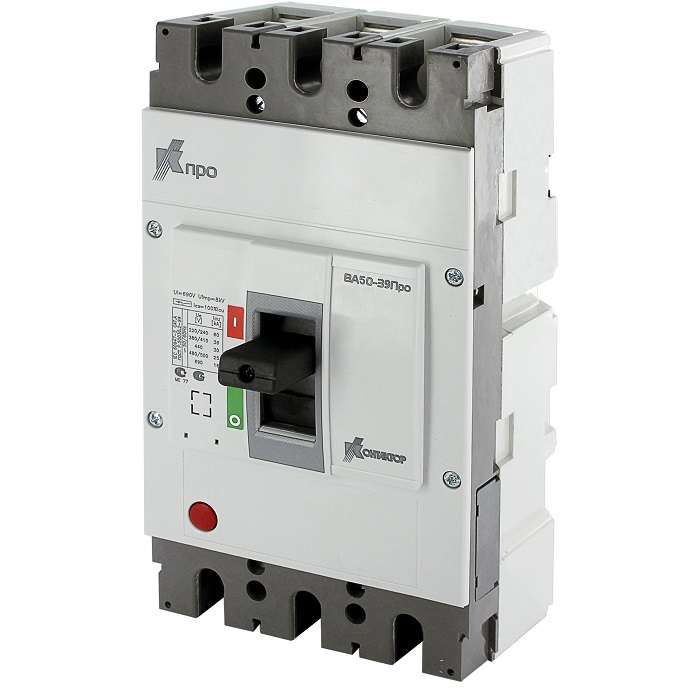

Выключатель автоматический 3п 500А 70кА ВА50-39Про регулир. Контактор 7003019 Legrand

Автоматический выключатель ВА50-39Про S2 с регулируемыми контактами - трёхполюсный аппарат в литом корпусе, рассчитанный на работу с током до 500 А и отключающей способностью 70 кА. Применяется в силовых цепях промышленного оборудования для защиты от перегрузок, КЗ и проседаний напряжения. Бренд КОНТАКТОР (Legrand), артикул 7003019, относится к серийному решению KPRO.

Назначение и область применения

ВА50-39Про S2 используется для коммутации и защиты электрических цепей постоянного и переменного тока с частотой 50–60 Гц. Подходит для установки в щитах управления, на производстве, в энергообъектах и объектах инфраструктуры. Обеспечивает надёжную защиту при аварийных ситуациях: коротком замыкании, длительной перегрузке, значительном падении напряжения. Также допускает нечастые ручные включения и отключения - например, при обслуживании оборудования.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 500 А
• Номинальная отключающая способность: 70 кА
• Номинальное напряжение: 660 В
• Тип аппарата: Выключатель автоматический в литом корпусе
• Тип расцепителя: Электронный - позволяет точно задавать пороги срабатывания по току и времени
• Привод: Ручной - управление осуществляется через рычаг на лицевой панели
• Исполнение: Стационарное - фиксируется жестко на монтажной плате, не предназначено для перемещения
• Способ монтажа: Монтажная плата - крепление болтовыми соединениями, без DIN-рейки

Совместимость и монтаж

ВА50-39Про S2 устанавливается исключительно на монтажную плиту с предварительно подготовленными отверстиями. Для правильного монтажа необходимо соблюдать габариты и шаг крепления, указанные в чертежах производителя. Нельзя использовать этот выключатель в шкафах с DIN-рейкой - он не имеет защёлок для такого типа крепления. Соединение проводов выполняется через зажимы с моментом затяжки, соответствующим рекомендациям в руководстве. Рекомендуется проверить соответствие сечения кабеля: для 500 А требуется медный кабель минимум 185 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Произведён из самозатухающего материала, обеспечивает класс изоляции II. Электронный расцепитель гарантирует точное срабатывание даже при сложных формах тока, что повышает безопасность при работе с чувствительной нагрузкой. Защита от случайного включения достигнута за счёт механической блокировки положения рычага.

Преимущества

• Электронный расцепитель даёт возможность настраивать три уровня защиты: долговременную перегрузку, кратковременный ток и мгновенное отключение при КЗ
• Регулируемые контакты позволяют оптимизировать контактное давление и продлевают срок службы устройства
• Литой корпус обеспечивает герметичность, устойчивость к внешним воздействиям и повышенную прочность
• Унифицированные аксессуары совместимы с другими моделями серии KPRO - упрощает запасание деталей
• Компактные габариты при высоких показателях тока и отключающей способности экономят место в щите

Ограничения применения

• Не для частых операций включения/выключения - более 10 раз в час; для таких задач нужен контактор
• Не работает при температуре ниже –25 C и выше +60 C - требует контроля микроклимата в щите
• Нельзя применять в средах с взрывоопасными газами или пылью - отсутствует взрывозащита
• Требуется профессиональная настройка расцепителя - неквалифицированная регулировка может привести к ложным сработкам
• Не поддерживает дистанционное управление - только ручной привод

Примеры использования

• Защита главного входа на промышленном станке мощностью свыше 200 кВт
• Общий автомат перед преобразователем частоты в системе конвейера
• Щит питания насосной группы на водопроводной станции
• Распределительный пункт в цехе с большим количеством асинхронных двигателей

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они заводе установлены на максимальные значения
• При использовании нескольких устройств одного типа - используйте одинаковые уставки для согласованной работы системы
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - особенно после многократных отключений
• Для удобства диагностики можно подключить сигнализатор состояния (доступен как аксессуар)
• При замене старого автомата - сравнивайте не только ток, но и тип монтажа: ВА50-39Про S2 нельзя просто “вставить” вместо DIN-рейки
