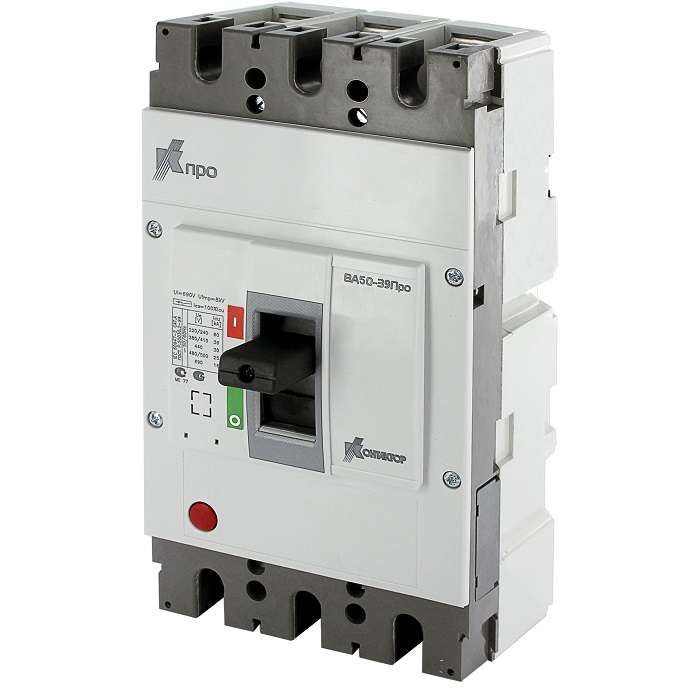

Выключатель автоматический 3п 320А 70кА ВА50-39Про регулир. Контактор 7003017 Legrand

Автоматический выключатель ВА50-39Про S2 с регулируемыми контактами от КОНТАКТОР(группа Legrand) - трёхполюсное устройство в литом корпусе для защиты сетей до 660 В и токов до 320 А. Подходит для стационарной установки на монтажную плату, обеспечивает надёжное отключение при коротком замыкании и перегрузке.

Назначение и область применения

ВА50-39Про S2 используется для защиты электрических цепей от коротких замыканий, перегрузок и значительного снижения напряжения. Также допускает нечастые ручные включения и отключения нагрузки. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с высокой мощностью.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 320 А
• Номинальная отключающая способность: 70 кА - способен безопасно прервать максимальный ток короткого замыкания до этого значения
• Номинальное напряжение: 660 В переменного тока, частота 50/60 Гц
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени
• Тип изделия: выключатель в литом корпусе - прочная герметичная конструкция, защищённая от внешних воздействий
• Исполнение: стационарное - предназначено для жёсткой фиксации, не для перемещаемых решений
• Способ монтажа: на монтажную плату - крепится через отверстия и болты, требует подготовленной панели
• Привод: ручной - управление осуществляется только механически, без дистанционного управления

Совместимость и монтаж

ВА50-39Про S2 рассчитан на установку на монтажную плату с соответствующими отверстиями и крепёжными элементами. Для правильной сборки необходимо соблюдать шаг крепления и момент затяжки болтов, указанные в руководстве производителя. Электронный расцепитель требует подключения контрольных проводов - они должны быть защищены от помех и правильно экранированы. Устройство совместимо с аксессуарами серии KPRO: дополнительными контактами, блокировками и сигнализаторами положения.

Безопасность и стандарты

ВА50-39Про S2 соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим частям. Наличие электронного расцепителя повышает точность срабатывания и снижает риск ложных отключений.

Преимущества

• Регулируемые контакты позволяют настроить параметры срабатывания под конкретную нагрузку - увеличивает гибкость применения
• Электронный расцепитель даёт возможность задавать времятоковые характеристики (например, длительную перегрузку vs. импульсный скачок)
• Литой корпус обеспечивает долговечность даже в условиях повышенной запылённости и вибраций
• Унифицированные аксессуары из серии KPRO упрощают модернизацию и обслуживание
• Компактные габариты при высоких показателях отключающей способности экономят место в шкафах

Ограничения применения

• Не предназначен для частых операций включения/выключения - более 10–15 раз в час может сократить срок службы механизма
• Не работает при постоянном токе - только для переменного тока 50/60 Гц
• Требует стационарной установки; не подходит для мобильных или переносных устройств
• Электронный расцепитель чувствителен к сильным электромагнитным помехам - требуется правильная прокладка сигналов и заземление
• Не имеет встроенного дистанционного управления - для удаленного управления нужны дополнительные модули

Примеры использования

• Защита главного входа на производственной линии с двигателями суммарной мощностью до 200 кВт
• Щитовая распределения питания на заводе с несколькими крупными насосами и компрессорами
• Центральный автомат перед преобразователями частоты в системах автоматизации
• Распределительный щит на объектах с высокой плотностью оборудования и ограниченным пространством

Практические советы

• Перед установкой проверьте соответствие посадочного отверстия на плате - размеры должны точно совпадать с габаритами ВА50-39Про S2
• При использовании электронного расцепителя обязательно выполните правильное заземление корпуса и экранирование управляющих проводов
• Настройте уставки расцепителя согласно реальной нагрузке - слишком высокая уставка снижает защиту, слишком низкая вызывает ложные отключения
• Не используйте устройство в средах с температурой ниже -25C или выше +60C - указаны в спецификации производителя
• Регулярно осматривайте контакты и клеммы - особенно после аварийных отключений, чтобы исключить оплавление или окисление
